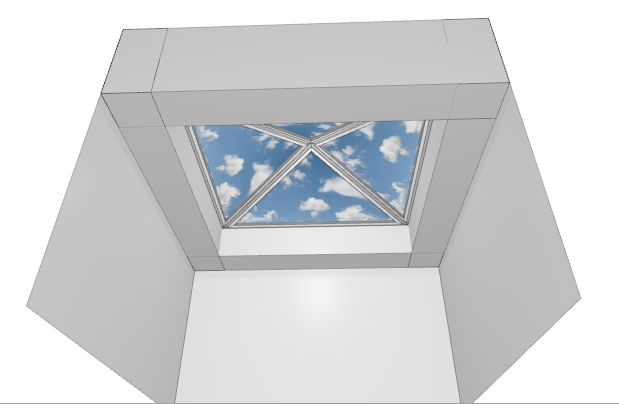

Cet article vous guide à travers les étapes de création d'une simple verrière pour le plafond de votre pièce:
Note: Si vous avez besoin d'une structure plus complexe, veuillez contacter votre Équipe Support et fournissez-leur des photos ou un schéma de ce que vous souhaitez réaliser.
Création d'une verrière pour le plafond
Dans le mode Définition de la pièce:
- Dans les Propriétés de la pièce, réglez la Hauteur de plafond jusqu'au sommet souhaité de la verrière, où le toit en verre viendra former son sommet.
Note: Pour plus d'informations, voir Comment changer la hauteur du plafond. - Sélectionnez un mur extérieur et insérez un mur intérieur contre celui-ci. Dans la fenêtre Indiquer l'épaisseur réglez la Profondeur du mur intérieur pour simuler la surface plane du plafond ; une profondeur moindre équivaut à une verrière plus grande et une profondeur plus grande équivaut à une verrière plus petite. Cliquez sur OK.
Note: Pour plus d'informations, voir Dessiner un mur intérieur. - Dans les Propriétés des murs intérieurs, réglez la Hauteur avec la différence entre la hauteur de plafond souhaitée et le sommet de la verrière. Par exemple, si le sommet avait une hauteur de 3000 mm et que la hauteur de plafond souhaitée était de 2400 mm, la différence serait de 600 mm. Cliquez ensuite sur les Paramètres avancés et définissez la Distance du sol à la hauteur de plafond souhaitée, puis cliquez sur OK.
Note: Pour plus d'informations, voir Propriétés des murs intérieurs. - Sélectionnez le bord intérieur du mur intérieur, puis faites un clic-droit et sélectionnez Ajouter un plafond incliné.
Note: Vous devrez peut-être d'abord faire un glisser-déposer du mur intérieur en position. - Dans la fenêtre Sélectionnez l'objet, sélectionnez W005 001 et cliquez OK.
Note: Ce plafond en pente vous permet de spécifier la hauteur et la profondeur, qui sont toutes deux requises. - Dans Définir les propriétés de l'objet, entrez les dimensions de votre verrière :
- Largeur = Correspondrait normalement à la largeur du bord de mur intérieur sélectionné.
- Hauteur = Entrez la valeur qui est la différence entre le plafond et le sommet. Cette valeur doit correspondre à la hauteur du mur intérieur que vous avez inséré précédemment.
- Profondeur = À quelle distance la pente se projette (le déplacement latéral). Cette valeur doit être au sommet de la verrière, où toutes les pentes se rejoindront en un point.
- Dans Sélectionnez l'emplacement de l'objet, dans le champ Distance entrer 0.
Note: Vous pouvez faire un glisser-déposer de l'objet pour le repositionner ultérieurement si nécessaire. - Sélectionnez le mur intérieur avec le plafond incliné attaché et cliquez avec le bouton droit de la souris et Copier.
- En les sélectionnant un par un, collez-le sur les trois murs extérieurs restants. Dans notre exemple, ils ont tous la même longueur. Si vous avez des murs extérieurs de longueurs différentes, vous devrez ajuster la longueur du mur intérieur et la largeur de l'objet du plafond incliné pour qu'ils correspondent au mur extérieur auquel ils sont attachés.
- Dans Perspective, sélectionnez une des faces des pentes, faites un clic-droit et sélectionnez Ajouter un objet.
- Dans Sélectionnez l'objet, sélectionnez une fenêtre de forme appropriée. Dans notre exemple, nous avons utilisé une Fenêtre pignon W006 004. Cliquez sur OK.
- Dans Définir les propriétéspour objet, entrez la Largeur et la Hauteur de la face inclinée et cliquez sur OK. Dans Sélectionnez l'emplacement de l'objet, assurez-vous que les deux valeurs de distance sont 0 et cliquez OK.
Note: Vous devriez pouvoir voir ces mesures dans Élévation avant. - Sélectionnez la fenêtre que vous venez de placer, puis faits un clic-droit et sélectionnez Propriétés. Dans la fenêtre Propriétés de l'objet, entrez la Profondeur comme étant de 0 et cliquez OK.
Note: Ici, les utilisateurs peuvent également ajuster d'autres paramètres, tels que la largeur du cadre et du châssis de la fenêtre. - Répétez les étapes 10 à 13 pour les trois faces restantes de la pente.
