Cet article vous guide à travers les étapes de création d'une lucarne simple :

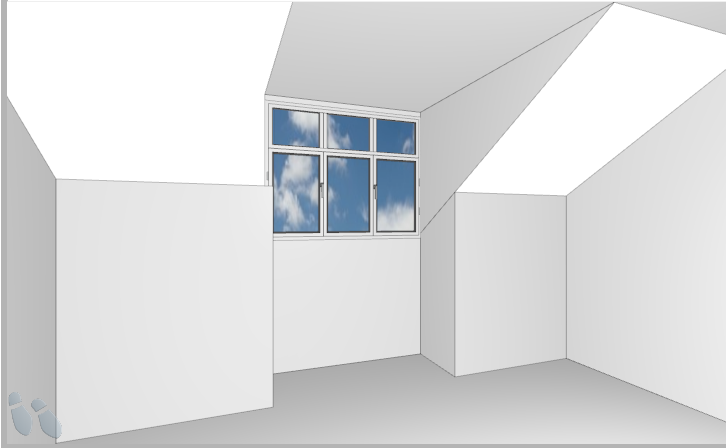

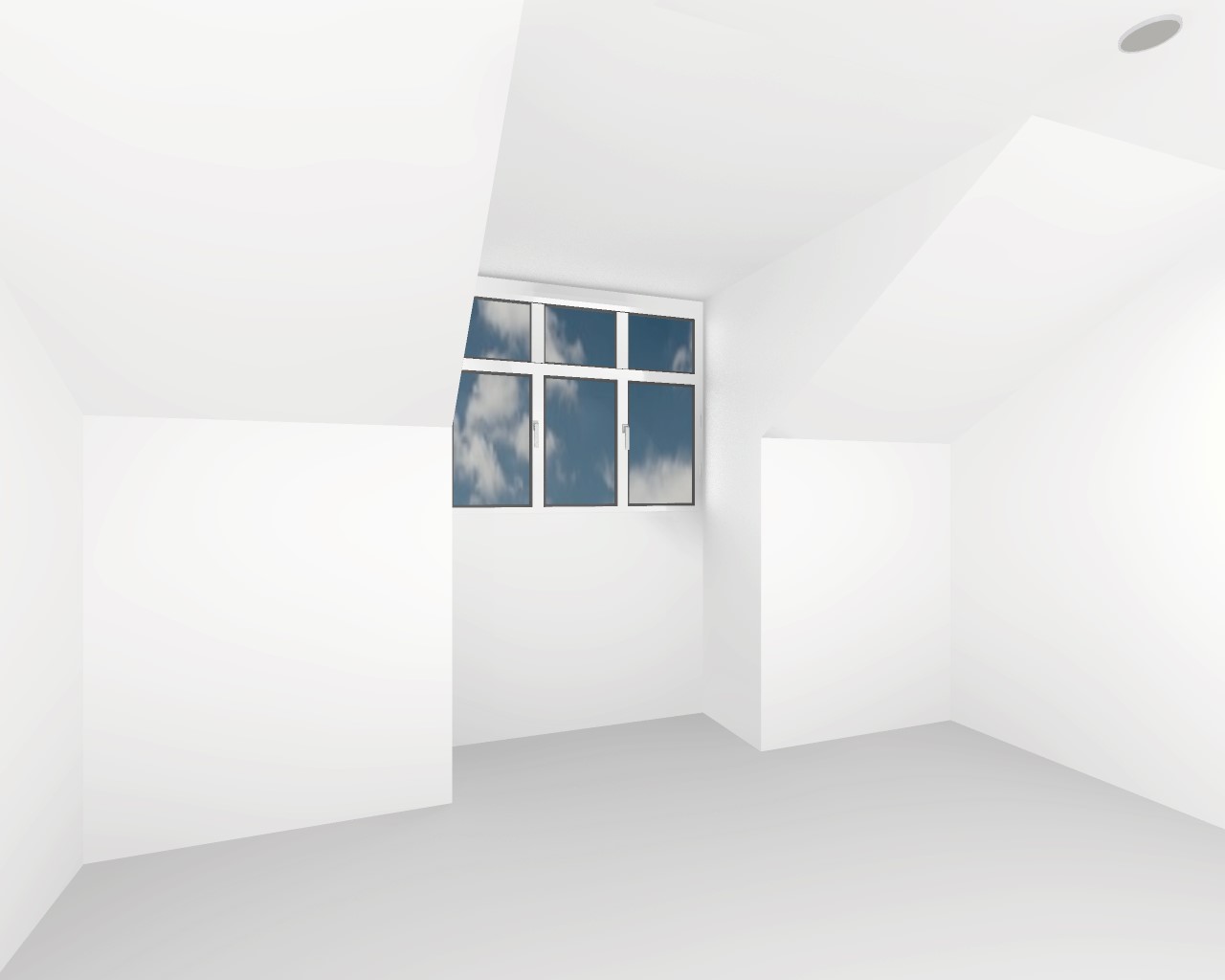

| Avant le rendu: | Après rendu: |
 |
 |
Note: Si vous avez besoin d'une structure plus complexe, celles-ci peuvent être créées avec une combinaison de formes de plafond en pente et de murs intérieurs. Si vous avez besoin d'aide, veuillez contacter votre Équipe Support et fournissez-leur des photos ou un schéma de ce que vous souhaitez réaliser.
Étape 1 - Créer le plafond en pente avec ouverture
Dans le mode Définition de la pièce:
- Sélectionnez le mur extérieur auquel la lucarne sera attachée.
- Faites un clic-droit et sélectionnez Ajouter un objet de plafond incliné.
- Dans la fenêtre Sélectionnez l'objet, sélectionnez le plafond approprié à la forme de votre découpe et cliquez sur OK.
Note: Dans notre exemple, nous avons utilisé Plafond en pente avec sculpture carrée W005 009C. - Définissez vos dimensions dans les Paramètres d'objet:
- Largeur - correspond par défaut à la largeur du mur extérieur sélectionné, mais peut être modifiée si nécessaire.
- Hauteur - jusqu'où descend la pente du mur.
- Profondeur - à quelle distance du mur extérieur la pente fait saillie dans la pièce (déplacement latéral).
- Ouverture en hauteur - Si vous voulez que le haut de l'ouverture soit au ras du plafond (comme dans notre exemple), réglez-le de la même manière que Hauteur.
- Distance du mur, à gauche et Distance du mur, à droite - Les distances entre les extrémités gauche et droite du mur, mesurées comme si vous vous teniez face au mur sélectionné. Dans notre exemple, nous les avons rendus égaux car nous voulions que l'ouverture soit centrale. Cependant, ces paramètres peuvent également être utilisés pour décaler la fenêtre, si vous le souhaitez.
- Cliquez sur OK.
Étape 2 - Créer les piliers avec des murs intérieurs
Dans le mode Définition de la pièce:
- Cliquez sur l'icône Dessiner un mur intérieur:
- En sélectionnant le crayon, cliquez une fois et relâchez là où vous voulez commencer à dessiner le mur intérieur, puis faites glisser la ligne vers l'extérieur.
Note: Pour activer la saisie des mesures exactes, cliquez avec le bouton droit sur la ligne tracée et sélectionnez Propriétés. Vous pouvez saisir ici la longueur exacte du mur. - Faites un clic droit et sélectionnez Fermer la forme avec l'épaisseur indiquée.
- Dans le menu en cours : indiquer l'épaisseur de la fenêtre, entrez la deuxième dimension du mur intérieur pour créer le pilier et choisissez la direction pour fermer la figure :
- La gauche = Dans le sens inverse des aiguilles d'une montre à partir de la direction de la flèche du curseur.
- Droit = Dans le sens des aiguilles d'une montre à partir de la direction de la flèche du curseur.
Note: Vous pourrez voir un aperçu ombré du mur dans le plan.
- Dans Propriétés des murs intérieurs la Hauteur par défaut correspond à la hauteur totale de la pièce. Ne modifiez pas cela, car le pilier doit rencontrer la pente du plafond pour former un joint sans soudure. Au lieu de cela, cliquez simplement sur OK.
Répéter l'Étape 2 - Créer les piliers avec des murs intérieurs pour créer un deuxième pilier, si nécessaire.
Étape 3 - Ajouter une fenêtre
Voir Ajouter une fenêtre à un mur pour savoir comment ajouter une fenêtre.
Note: Après avoir ajouté une fenêtre, vous pouvez glisser-déposer pour repositionner la fenêtre le long du mur. Vous pouvez également faire un clic-droit et sélectionnez Propriétés de l'objet pour modifier les paramètres, tels que le cadre, le moulage et la profondeur.
