Cet article fournit une description détaillée des Propriétés du mur à partir de la version 12.4a3. Lorsque vous avez dessiné un mur extérieur, vous pouvez modifier ses propriétés. Cela peut être fait pendant que vous dessinez la pièce ou une fois que vous avez terminé la pièce.
Note: Pour modifier les propriétés d'un mur intérieur ou d'une cloison voir l'article Propriétés des murs intérieurs
Pendant que vous dessinez la pièce

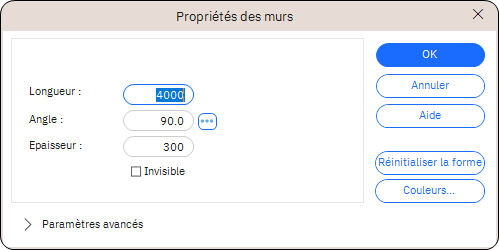

Lorsque vous dessinez chaque mur extérieur, un + Le symbole apparaît à une extrémité du mur. Si vous cliquez sur le symbole + Cela fait apparaître les propriétés essentielles du mur.

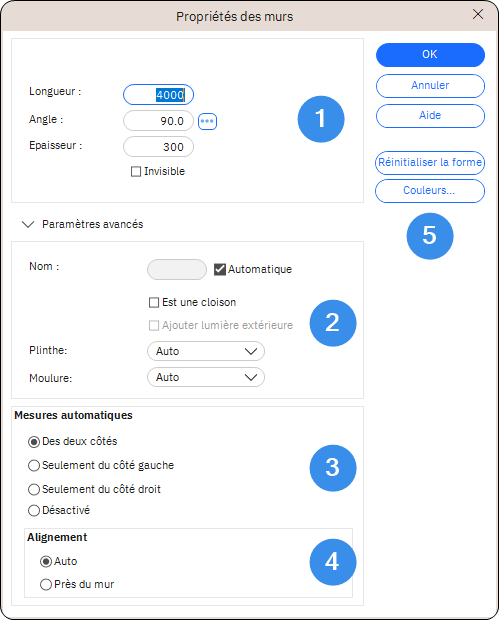

Pour voir toutes les Propriétés du mur, cliquez sur Réglages avancés.
Zone 1
Longueur
Ce champ indique la longueur du mur. La valeur peut être modifiée.
Épaisseur
Ce champ indique l'épaisseur du mur. La valeur peut être modifiée.
Dans Winner, les objets muraux seront automatiquement ajustés à la profondeur du mur lorsque vous modifiez l'épaisseur. Cela s'applique si l'objet mural a la même profondeur que le mur d'origine ou si l'objet mural est plus profond que le nouveau mur. Dans les deux cas, ils s'ajusteront automatiquement à la nouvelle épaisseur.
Angle
Ce champ indique l'angle du mur par rapport au mur précédent. La valeur peut être modifiée.
Invisible
Si vous souhaitez que le mur soit invisible, vous devez cocher la case. Le mur invisible apparaîtra sous forme d'une ligne pointillée dans la vue en plan. Cocher cette case ajoutera de la lumière extérieure à la pièce.
Ceci est décrit dans la section Comment rendre un mur invisible.
Remarque: Lorsque vous définissez un mur invisible, les côtes automatiques seront désactivées pour les murs concernés. De plus, les côtes sur les murs voisins disparaîtront. Si celles-ci doivent être conservées, le paramètre "Des deux côtés" doit être sélectionné dans les Propriétés des mur, en dessous de Mesures automatiques. Ceci devra être fait pour chaque mur où les côtes doivent être affichées.
Zone 2
Nom
Ce champ affiche le nom/numéro du mur.
Si vous utilisez l'attribution automatique des numéros, Winner attribuera automatiquement un numéro dans ce champ.
Si vous décochez la case et modifiez ce champ, Winner DÉSACTIVÉRA la numérotation automatique des murs.
Cela signifie que les nouveaux murs ou vues en coupe que vous créez à partir de maintenant ne recevront pas automatiquement de numéro. Une nomination manuelle dans les propriétés du mur sera possible pour chaque nouveau mur dessiné.
Plinthes
Auto : la plinthe sera automatiquement activée.
Oui : La plinthe sera activée.
Non : la plinthe sera désactivée.
Moulure
Auto : la moulure sera automatiquement activée.
Oui : La moulure sera activée.
Non : la moulure sera désactivée.
Zone 3 Cotes automatiques
Dans cette zone, vous pouvez sélectionner si les côtes doivent être affichées dans la vue en plan et en élévation et si oui, comment.
REMARQUE: L'orientation concernant les directions "droite" et "gauche" est telle que vous vous situez à l'intérieur de la pièce, face au mur concerné.
Des deux côtés - Les dimensions des deux côtés du mur sont affichées. Cette option est par défaut pour les murs visibles.
Seulement du côté gauche - Seules les cotes à partir du mur gauche sont affichées.
Seulement du côté droit - Seules les cotes à partir du mur droit sont affichées.
Désactivé - Les cotes automatiques sur le mur sont désactivées.
Cette option est par défaut pour les murs invisibles. Si la case invisible est coché, l'option "Désactivé" sera automatiquement sélectionnée.
Alignement de la zone 4
Réglez les côtes affichées sur Auto ou Près du mur.
Auto alignera la côte sur le mur le plus à l'extérieur du plan où il est placé, tant que la mesure ne traverse pas un autre mur:
Près du mur aligne la mesure près du mur, sans tenir compte des autres murs avec lesquels elle peut entrer en conflit.
Zone 5
Réinitialiser la forme
Cliquez sur ce bouton si vous faites une erreur et souhaitez réinitialiser la forme de la pièce.
Couleur
Si vous cliquez sur le bouton Couleur, vous pouvez sélectionner la couleur du mur. la fenêtre Matériaux des surfaces apparaîtra.
Une fois que vous avez terminé la pièce
La boîte de dialogue initiale des propriétés du mur propose des options supplémentaires par rapport à celle affichée lors de la création de la pièce. Dans Mode de définition de la pièce, cliquez pour mettre en surbrillance le mur extérieur puis faites un clic droit et sélectionnez Mur Propriétés...

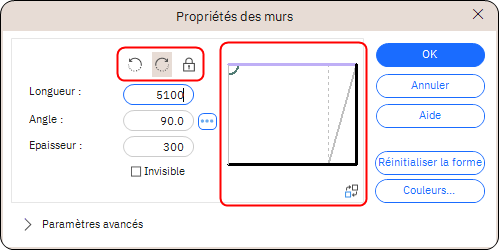

Vous avez maintenant quelques boutons supplémentaires en haut =
| Déplacer le(s) mur(s) précédent(s) | |
| Déplacer le(s) mur(s) suivant(s), c'est la valeur par défaut | |
| Ajustez uniquement le mur sélectionné - conservez tous les autres murs et angles. |
Vous pouvez également voir un aperçu de la forme de la pièce et si vous modifiez la longueur d'un mur ou l'angle, vous verrez apparaître un bouton de bascule : Vous pouvez basculer entre les options pour choisir la manière dont les modifications affectent la forme de la pièce.
Le code couleur de l’aperçu de la pièce est le suivant :
- Le mur actuel (sélectionné) est violet.
- Les anciens murs sont signalés par une ligne pointillée grise.
- Les murs modifiés par la nouvelle forme de la pièce sont noirs.
- Les murs qui ne sont pas modifiés sont représentés par des lignes grises.
