À partir de la version 12.3a1, lors de l'ajout d'une fenêtre dans une conception, vous pouvez désormais choisir de faire apparaître la fenêtre à l'intérieur ou à l'extérieur du mur.
- Dans Mode de définition de pièce sélectionner le mur auquel vous ajoutez une fenêtre.
- Faire un clic droit et sélectionner Ajouter un objet.
- Parmi les options disponibles, sélectionner la fenêtre dont vous avez besoin et cliquer sur OK.

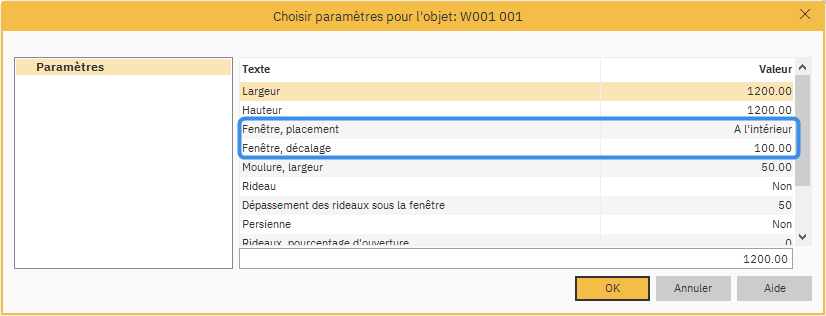

- Dans la boîte de dialogue Définir les paramètres, sélectionner Position de la fenêtre et définir comme À l'intérieur ou À l'extérieur, via le menu déroulant au bas de la boîte de dialogue.
- Sélectionner Décalage de fenêtre et modifier la profondeur, via la liste déroulante au bas de la boîte de dialogue.
Voici comment cela apparaîtra dans le plan:
Vous pouvez définir une valeur par défaut pour la position et le décalage de la fenêtre. Suivre les étapes ci-dessous:

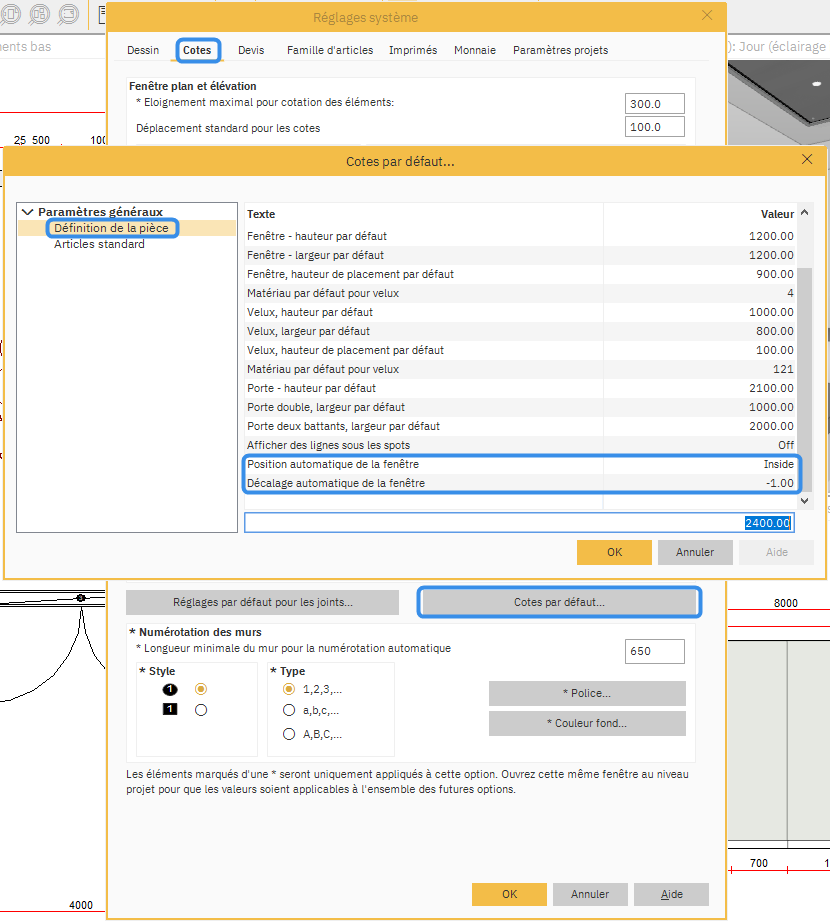

- Aller dans Paramétrages dans la barre d'outils et sélectionner Réglages système.
- Dans Réglages système aller dans l'onglet Cotes et sélectionner Cotes par défaut.
- Dans la liste déroulante Définition de la pièce, vous verrez les options pour Position de la fenêtre et Décalage de la fenêtre.
REMARQUE: si vous sélectionnez le décalage de fenêtre par défaut sur - 1.00 comme indiqué ci-dessous, la moitié de l'épaisseur du mur sera sélectionnée et l'emplacement sera le milieu du mur.
