Une fois que les murs extérieurs ont été ajoutés à une option, l'outil de dessin de mur intérieur peut être utilisé pour insérer des murs intérieurs ou des faux murs. Par exemple, pour ajouter une cloison ou une buanderie.
Au niveau de l'option, en mode Définition de pièce ou en mode Aménagement :
- Clique l'icône Dessiner/modifier une cloison:
- Clique sur l'outil dessiner côté:
Note: L'outil Dessiner un rectangle peut également être utilisé :
Cependant, il est plus facile de spécifier la longueur et la largeur de chaque mur en utilisant l'outil dessiner côté.
Les instructions ci-dessous se réfèrent à l'utilisation de l'outil dessiner côté.
- Cliquez sur le plan où le mur intérieur commencera. Le point de départ sera marqué par un carré rouge dans un cercle noir.
Note: Cliquez avec le bouton gauche de la souris et maintenez enfoncé pour afficher les mesures le long du mur extérieur, permettant un placement plus précis. - Cliquez avec le bouton gauche sur le point de départ défini, faites glisser et relâchez pour dessiner le mur, représenté par une ligne rouge et une zone ombragée.
Note: Pour spécifier les dimensions exactes, par exemple la longueur, faites un clic droit sur la ligne rouge en surbrillance et sélectionnez Propriétés. Faites un clic droit et utilisez Sélectionner côté pour mettre en surbrillance les lignes précédemment tracées:
- Une fois terminé, cliquez sur l'icône Compléter la figure en indiquant l'épaisseur ou cliquez sur Sélectionnez côté, qui ouvrira automatiquement Compléter la figure en indiquant l'épaisseur:
ou
- Dans la fenêtre Compléter : Indiquer la profondeur, entrez l'épaisseur du ou des murs dans Profondeur.
Direction (Gauche = dans le sens inverse des aiguilles d'une montre et Droite = dans le sens des aiguilles d'une montre) détermine comment Winner fermera la figure. Ceci est basé sur l'emplacement du curseur et détermine de quel côté du ou des murs dessinés la profondeur du mur sera ajouté. - Cliquez sur OK.

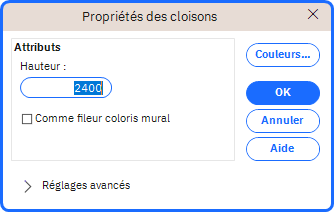

- Dans Propriétés des cloisons, d'autres ajustements peuvent être faits voir l'article Propriétés des murs intérieurs. Cliquer sur Réglages avancés pour voir toutes les options.
Note: La sélection de l'option Comme fileur coloris mural présentera le(s) mur(s) intérieur(s) comme remplissage, ce qui signifie qu'ils ne seront pas numérotés.
-
Cliquez sur OK.
