Uma vez que as paredes externas tenham sido adicionadas a uma Alternativa, a ferramenta Desenhar parede interna pode ser usada para inserir paredes internas ou paredes falsas. Por exemplo, para adicionar uma parede divisória ou uma sala de serviço.
No nível de Alternativa, no modo Definição de sala ou no modo Mobilia:
- Clique no ícone Desenhe a parede interna:
- Clique na Ferramenta de desenho:
Observação: A Ferramenta Desenhar Retângulo também pode ser usada:
No entanto, especificar o comprimento e a largura de cada parede é mais fácil usando a Ferramenta de desenho.
As instruções abaixo referem-se ao uso da Ferramenta de desenho.
- Clique na planta onde a parede interior começará. O ponto de partida será marcado por um quadrado vermelho em um círculo preto.
Observação: Clique com o botão esquerdo e segure para exibir as medições ao longo da parede externa, permitindo um posicionamento mais preciso. - Clique com o botão esquerdo do rato no ponto inicial definido, arraste e solte para desenhar a parede, representada por um linha Vermelha e área sombreada.
Observação: Para especificar as dimensões exatas, por exemplo, o comprimento, clique com o botão direito do rato na linha vermelha destacada e selecione Propriedades. Clique com o botão direito e use Selecionar ferramenta para destacar linhas previamente desenhadas:
- Assim que terminar, clique no ícone Feche a figura com a espessura indicada ou clique no ícone Modo de seleção, que abre automaticamente a ferramenta Feche a figura com a espessura indicada:
ou
- Dentro de Completo: A espessura indicada será inserida nas parede(s) em Profundidade.
Direção (Esquerda = sentido anti-horário e Direita = no sentido horário) determina como o Winner fechará a figura. Isso é baseado em onde o cursor está localizado e determina de que lado da(s) parede(s) desenhada(s) a Profundidade da parede é adicionada. - Clique em OK.

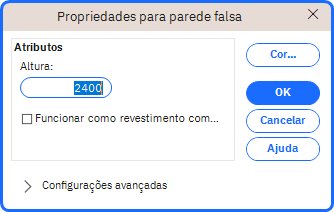

- Dentro de Propriedades da parede interior mais ajustes podem ser feitos veja o artigo Propriedades da parede interior. Clique em Configurações avançadas para ver todas as opções.
Observação: Selecionar a opção Agir como enchimento com material de parede apresentará as paredes internas como enchimento, ou seja, não serão numeradas.
-
Clique em OK.
