A partir da versão 12.3a1, ao adicionar uma janela a um projeto, agora você pode escolher se a revelação da janela ficará no lado interno ou externo da parede.
- No modo de definição do cômodo , selecione a parede à qual você está adicionando uma janela.
- Navegue até o Navegador no lado direito e clique em
.
- Nas opções disponíveis, selecione a janela desejada e clique em OK.

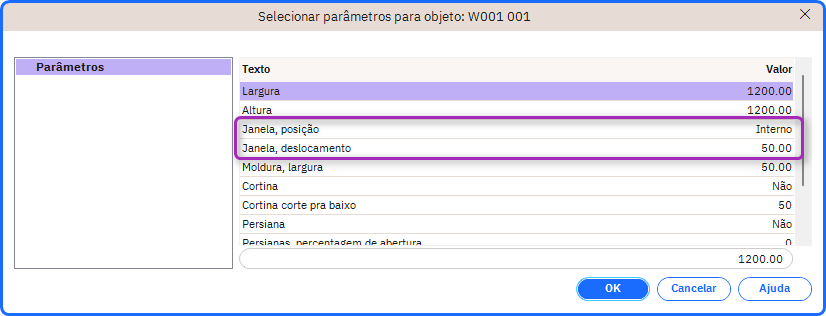

- Na caixa de diálogo Definir parâmetros, selecione Posição da janela e defina como Interna ou Externa, usando o menu suspenso na parte inferior da caixa de diálogo.
- Selecione Deslocamento da janela e altere a profundidade da revelação usando o menu suspenso na parte inferior da caixa de diálogo.
É assim que ela será exibida na planta:
Você pode definir um valor padrão para a posição e o deslocamento da janela. Siga as etapas abaixo:

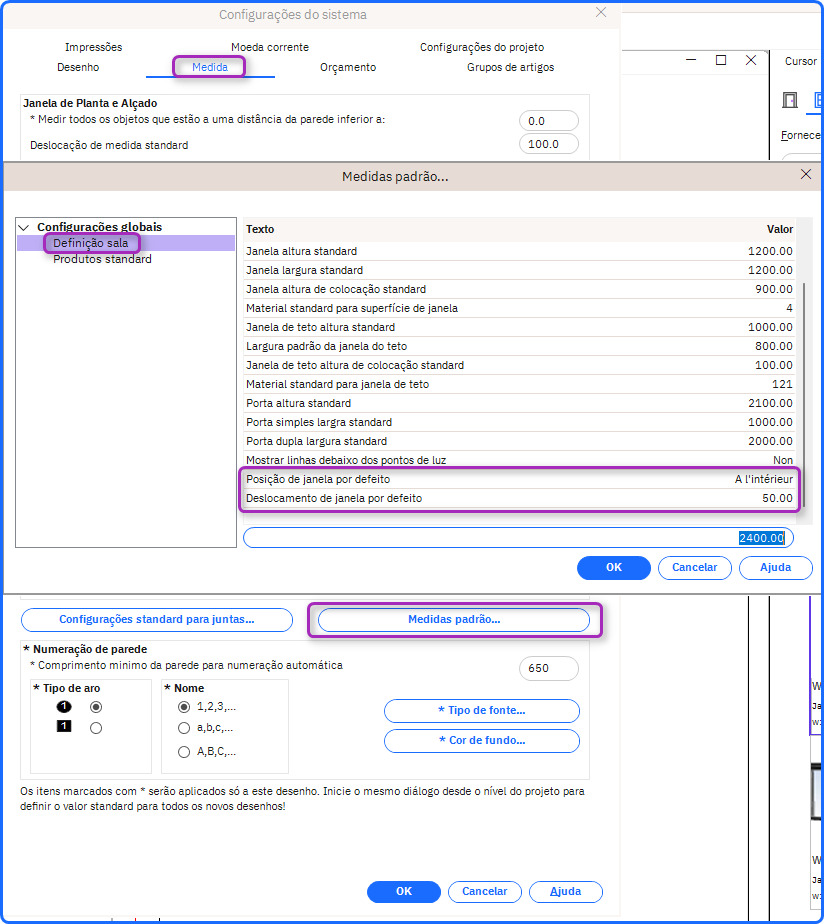

- Acesse Configurações globais na barra de ferramentas e selecione Configurações do sistema.
- Em Configurações do sistema, acesse a guia Medidas e selecione Medidas padrão.
- Na lista suspensa Definição do cômodo , você verá as opções de Posição da janela e Deslocamento da janela.
OBSERVAÇÃO: Se você selecionar o Deslocamento padrão da janela como -1.00 , conforme mostrado abaixo, será selecionada metade da espessura da parede e o posicionamento será exibido no meio da parede.
