Este artigo leva pelas etapas de criação de uma janela de lucarna simples:

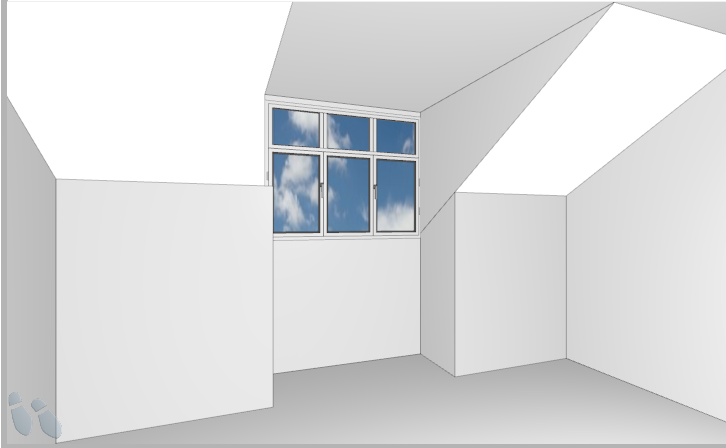

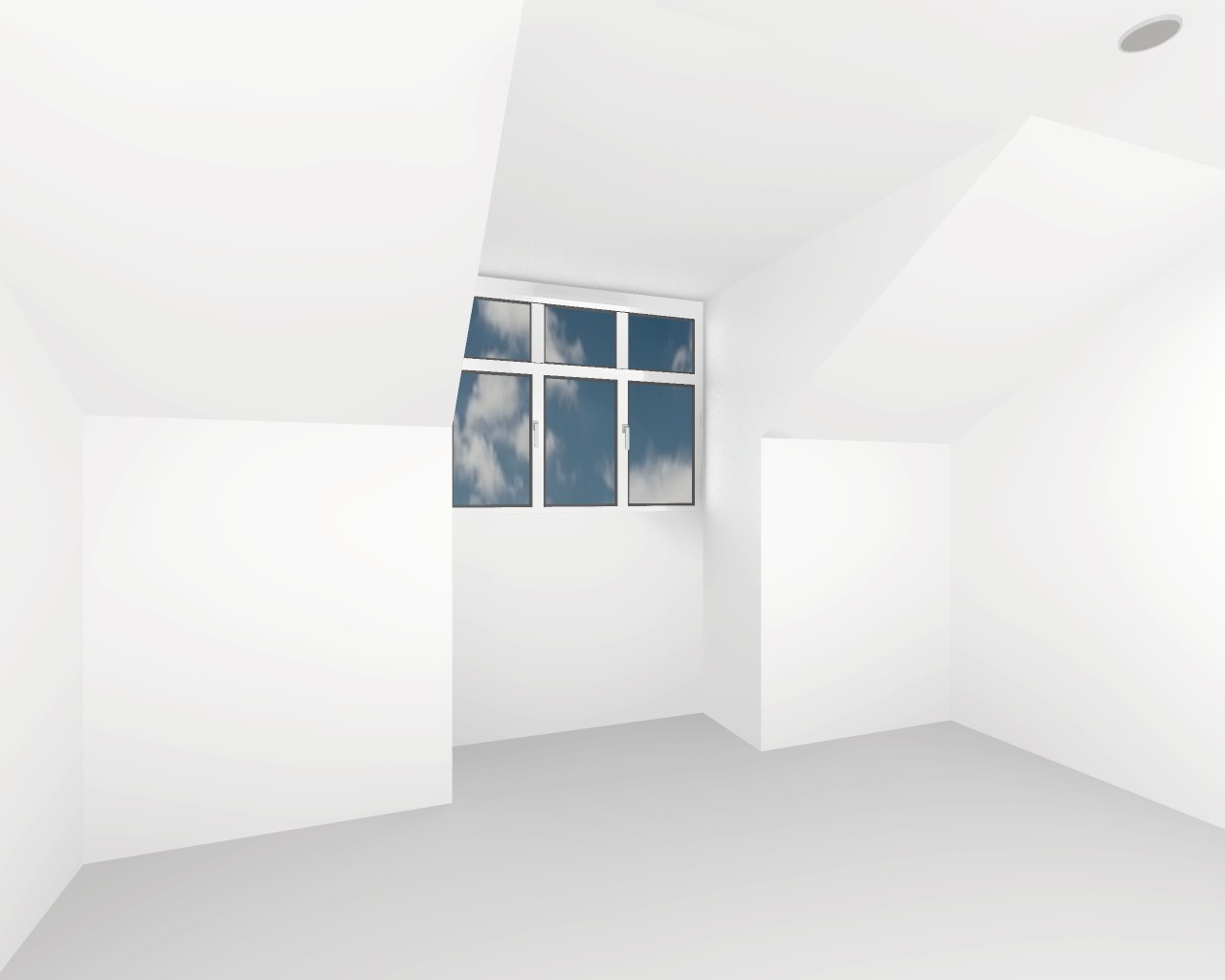

| Antes de renderizar: | Após renderização: |
 |
 |
Observação: Se precisar de uma estrutura mais complexa, ela pode ser criada com uma combinação de formas de teto inclinadas e paredes internas. Se precisar de ajuda com isso, entre em contacto com o seu Equipe de suporte e forneça-lhes fotos ou um diagrama do que deseja alcançar.
Passo 1 - Crie o teto inclinado com abertura
Dentro do modo Definição sala:
- Selecione a parede externa à qual a água-furtada será anexada.
- Clique com o botão direito e selecione Adicionar objeto de teto inclinado.
- Na janela Selecionar objeto, selecione o teto apropriado para a forma do seu recorte e clique em OK.
Observação: Em nosso exemplo usamos Teto inclinado com escultura quadrada W005 009C. - Defina suas dimensões na janela Parâmetros do objeto:
- Largura - padrão para a largura da parede externa selecionada, mas pode ser alterado se necessário.
- Altura - a que distância da parede desce a inclinação.
- Profundidade - a que distância do exterior parede a inclinação projeta-se na sala (deslocamento lateral).
- Abertura em altura - Se quiser que a parte superior da abertura fique nivelada com o teto (como em nosso exemplo), defina-a como Altura.
- Distância da parede, esquerda e Distância da parede, à direita - As distâncias das extremidades esquerda e direita da parede, medidas como se estivesse de frente para a parede selecionada. Em nosso exemplo, nós os igualamos, pois queríamos que a abertura fosse central. No entanto, essas configurações também podem ser usadas para compensar a janela, se desejado.
- Clique em OK.
Passo 2 - Crie os pilares com paredes internas
Dentro do modo Definição sala:
- Clique no ícone Desenhe a parede interna:
- Com o único lápis selecionado, clique uma vez e solte onde deseja começar a desenhar a parede interna, depois arraste a linha para fora.
Observação: Para habilitar a entrada de medidas exatas, clique com o botão direito na linha desenhada e selecione Propriedades. É possível inserir o comprimento exato da parede aqui. - Clique com o botão direito e selecione Forma fechada com espessura indicada.
- Na janela Completo: indique a espessura, insira a segunda dimensão da parede interna para criar o pilar e escolha a direção para fechar a figura:
- Esquerda = Sentido anti-horário da direção da seta do cursor.
- Direito = Sentido horário a partir da direção da seta do cursor.
Observação: Poderá ver uma visualização sombreada da parede na planta.
- Dentro de Propriedades da parede interior o valor padrão de Altura é a altura total da sala. Não altere isso, pois o pilar deve encontrar a inclinação do teto para formar uma junção perfeita. Em vez disso, basta clicar em OK.
Repetir Passo 2 - Crie os pilares com paredes internas para criar um segundo pilar, se necessário.
Passo 3 - Adicionar uma janela
Veja Adicionando uma janela a uma parede para obter instruções sobre como adicionar uma janela.
Observação: Depois de adicionar uma janela, é possível arraste e solte para reposicionar a janela ao longo da parede. Também pode clique com o botão direito e selecione Propriedades do objeto para editar parâmetros, como moldura, moldagem e profundidade.
