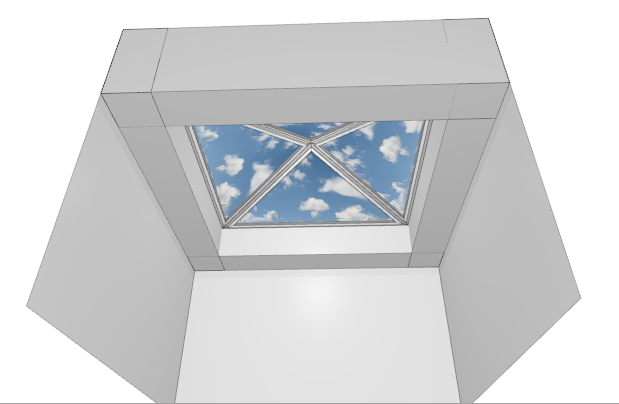

Questo articolo ti guida attraverso i passaggi per creare un semplice lucernario da tetto:
Nota: Se hai bisogno di una struttura più complessa contatta il tuo Team di supporto locale e fornisci loro foto o un diagramma di ciò che desideri ottenere.
Creazione di un lucernario
In modalità Definizione locale:
- Nella finestra Proprietà della stanza, impostare l'Altezza del soffitto all'apice desiderato del lucernario, dove il tetto di vetro arriverà a un punto.
Nota: Per ulteriori informazioni, vedere Come modificare l'altezza del soffitto. - Seleziona un muro esterno e inserisci un muro interno contro di esso. Nella finestra Completo: indicare lo spessore, impostare il Profondità della parete interna per simulare la zona piana del soffitto; una profondità minore sarà uguale a una lanterna da tetto più grande e una profondità maggiore sarà uguale a una lanterna da tetto più piccola. Cliccare OK.
Nota: Per ulteriori informazioni, vedere Disegna una parete interna. - Nella finestra Proprietà delle pareti interne, impostare l'Altezza come differenza tra l'altezza del soffitto desiderata e l'apice della lanterna da tetto. Ad esempio, se l'apice fosse alto 3000 mm e l'altezza del soffitto desiderata fosse alta 2400 mm, la differenza sarebbe di 600 mm. Quindi fare clic sul menu a tendina Impostazioni avanzate e impostare il Distanza dal piano all'altezza del soffitto desiderata e cliccare OK.
Nota: Per ulteriori informazioni, vedere Proprietà del muro interno. - Seleziona il bordo interno del muro interno, quindi fare clic con il pulsante destro del mouse e seleziona Aggiungi oggetto soffitto spiovente.
Nota: Potrebbe essere necessario prima trascinare e rilasciare il muro interno in posizione. - Nella finestra Seleziona oggetto, seleziona W005 001 e clicca OK.
Nota: Questo soffitto inclinato consente di specificare l'altezza e la profondità, entrambe richieste. - Nella finestra Imposta i parametri per l'oggetto, inserisci le misure della tua lanterna da tetto:
- Larghezza = Normalmente corrisponderebbe alla larghezza del bordo della parete interna selezionato.
- Altezza = Immettere il valore che è la differenza tra il soffitto e l'apice. Questo valore deve corrispondere all'altezza del muro interno inserito in precedenza.
- Profondità = Quanto lontano dal pendio sporge (lo spostamento laterale). Questo valore dovrebbe essere all'apice della lanterna del tetto, dove tutte le pendenze si uniranno fino a un certo punto.
- Nella finestra Seleziona il posizionamento per l'oggetto, nel Distanza campo entrare 0.
Nota: È possibile trascinare e rilasciare l'oggetto per riposizionarlo in seguito, se necessario. - Selezionare la parete interna con il soffitto spiovente attaccato e fare clic con il pulsante destro del mouse e copiare.
- Selezionandoli uno alla volta, incollalo sulle tre pareti esterne rimanenti. Nel nostro esempio questi sono tutti della stessa lunghezza, se hai pareti esterne di lunghezza diversa dovrai regolare la lunghezza della parete interna e la larghezza dell'oggetto del soffitto inclinato, in modo che corrisponda alla parete esterna a cui sono fissate.
- Nella finestra Prospettiva, selezionare una delle facce delle piste, fare clic con il pulsante destro del mouse e seleziona Aggiungi oggetto.
- Nella finestra Seleziona oggetto, selezionare una finestra di forma appropriata. Nel nostro esempio abbiamo usato Finestra a timpano W006 004. Clicca OK.
- Nella finestra Impostare i parametriper oggetto, inserire il Larghezza e Altezza della parete del pendio e cliccare OK. Nella finestra Seleziona il posizionamento per l'oggetto, assicurarsi che entrambi i valori di distanza siano 0 e fare clic su OK.
Nota: Dovresti essere in grado di vedere queste misurazioni nella finestra Elevazione frontale. - Seleziona la finestra che hai appena posizionato, quindi fare clic con il pulsante destro del mouse e seleziona Proprietà. Nella finestra Parametri oggetto, immettere la Profondità come 0 e cliccare OK.
Nota: Qui gli utenti possono anche regolare altre impostazioni, come la larghezza del telaio della finestra e dell'anta. - Ripetere i passaggi 10 a 13 per i restanti tre versanti.
