Dalla versione 12.3a1, quando si aggiunge una finestra in un disegno, ora è possibile scegliere di far visualizzare la finestra all'interno o all'esterno del muro.
- In Modalità di definizione del locale selezionare il muro nel quale aggiungere una finestra.
- Fare clic con il tasto destro e selezionare Aggiungi oggetto.
- Dalle opzioni disponibili selezionare la finestra desiderata e fare clic su OK.

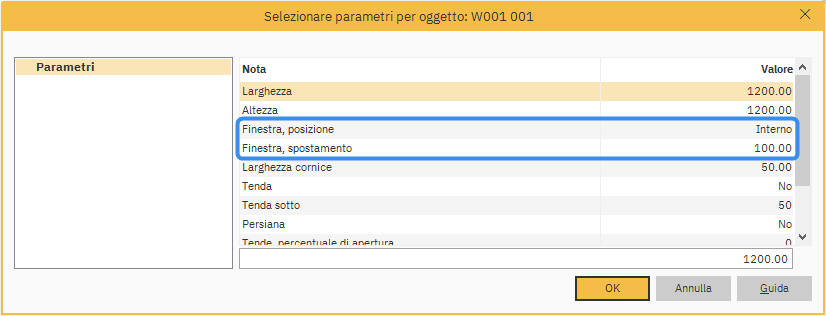

- Nella finestra di dialogo Selezionare parametri evidenziare la riga Posizione della finestra e impostare il parametro Interno o Esterno, tramite l'elenco a discesa in fondo alla finestra di dialogo.
- Selezionare Spostamento della finestra e modificare la profondità della scanalatura tramite l'elenco a discesa in fondo alla finestra di dialogo.
Ecco come verrà mostrato nella pianta:
È possibile impostare un valore predefinito per la posizione della finestra e l'offset della finestra. Segui i passaggi seguenti:

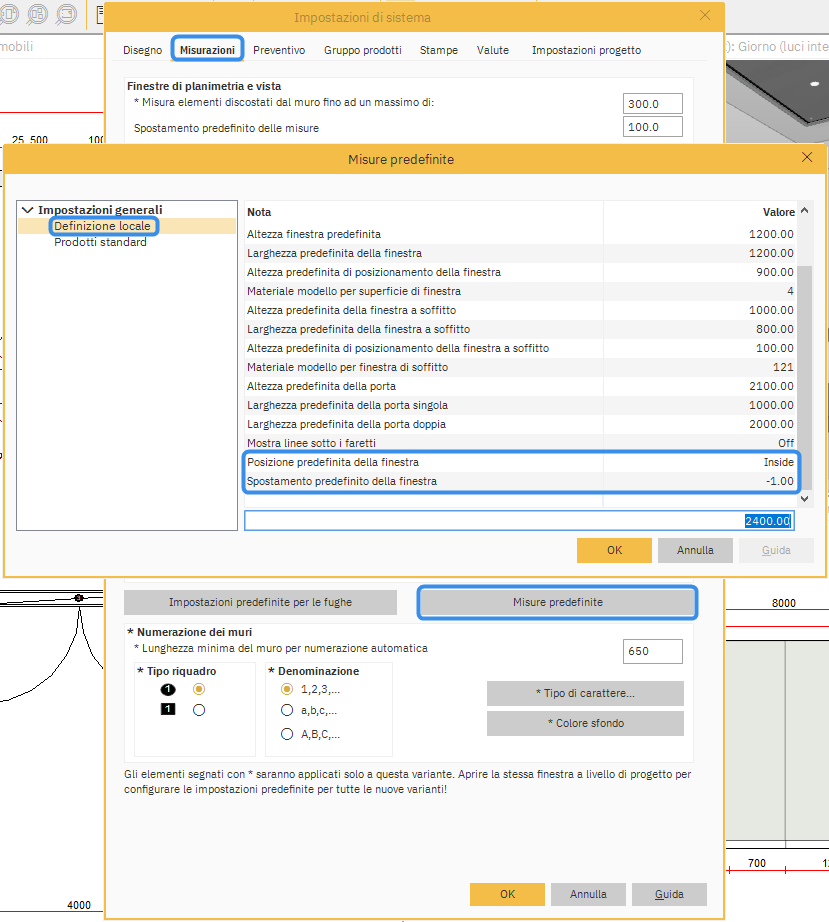

- Vai nelle Impostazioni globali nella barra degli strumenti e seleziona Impostazioni di sistema.
- In Impostazioni di sistema vai alla scheda Misurazione e seleziona Misure predefinite.
- In Definizione della stanza vedrai le opzioni Posizione della finestra E Spostamento della finestra.
NOTA: Se selezioni lo Scostamento predefinito della finestra a -1.00 come mostrato di seguito, selezionerà metà dello spessore del muro e mostrerà il posizionamento come centro del muro.
