Questo articolo ti guida attraverso i passaggi per creare un semplice abbaino:

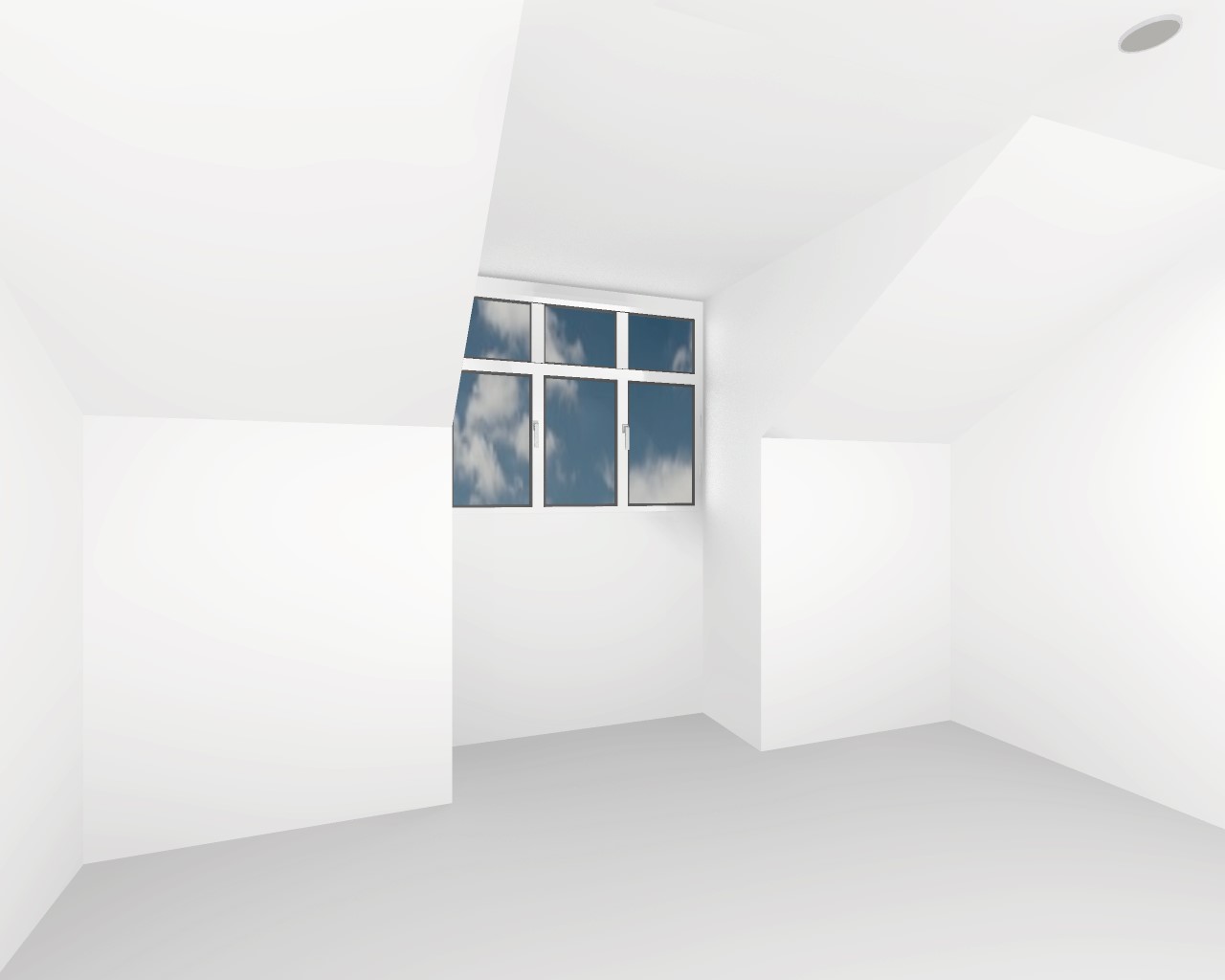

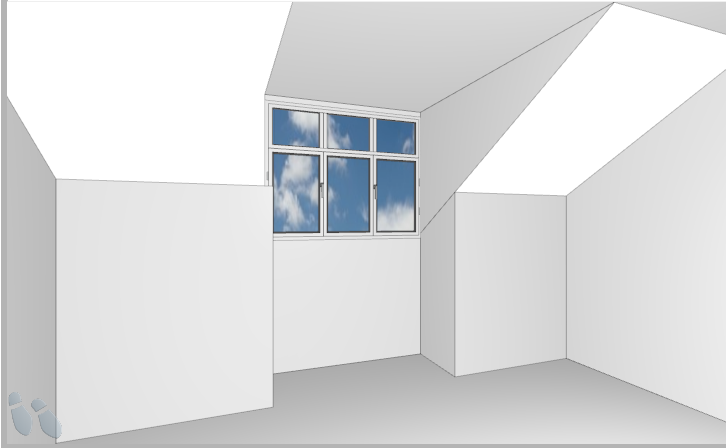

| Prima del rendering: | Dopo il rendering: |
Nota: Se hai bisogno di una struttura più complessa, solitamente queste sono create con una combinazione di forme del soffitto spiovente e pareti interne. Se hai bisogno di assistenza, contatta il tuo locale Team di supporto e fornisci loro delle foto o un diagramma di ciò che si vorrebbe ottenere.
Passaggio 1: creare il soffitto spiovente con lucernario
In modalità Definizione locale:
- Seleziona il muro esterno sul quale verrà aggiunta la mansarda.
- Fare clic con il pulsante destro del mouse e seleziona Aggiungi soffitto a mansarda.
- Nella finestra Seleziona oggetto, seleziona il tipo di mansarda appropriato per la forma del progetto e fai clic su OK.
Nota: Nel nostro esempio abbiamo usato la mansarda cod. W005 009C. - Imposta le dimensioni nella finestra Proprietà dell'oggetto:
- Larghezza - il valore predefinito è pari alla lunghezza del muro esterno selezionato, ma può essere modificato se necessario.
- Altezza - quanto è alta la mansarda.
- Profondità - di quanto la pendenza dalla parete della mansarda entra nella stanza (spostamento laterale).
- Apertura pezzo centrale - Se si desidera che la parte superiore del pezzo centrale sia a filo soffitto (come nel nostro esempio) impostarla con un valore pari a quello impostato per l'Altezza.
- Distanza dal muro, sinistra e Distanza dal muro, destra - Sono le distanze dalle estremità sinistra e destra del muro, misurate come se ci si trovasse di fronte al muro selezionato. Nel nostro esempio li abbiamo resi uguali perché volevamo che l'apertura fosse centrale alla mansarda. Tuttavia, queste impostazioni possono essere utilizzate anche per spostare la finestra, se lo si desidera.
- Clicca OK.
Passaggio 2: creare dei pilastri con le pareti interne
In modalità Definizione locale:
- Clicca sull'icona Disegna un muro interno:
- Con la singola matita selezionata, fare clic una volta e rilasciarla nel punto in cui si vuole iniziare a disegnare il muro interno, quindi trascinare la linea verso l'esterno.
Nota: Per impostare delle misure esatte, fare clic con il pulsante destro del mouse sulla linea tracciata e selezionare Proprietà. Qui puoi inserire la lunghezza esatta della parete. - Fare clic con il tasto destro e selezionare Chiudi la forma con lo spessore indicato.
- Nella finestra Completa la forma: indicare lo spessore, impostare uno spessore per creare il pilastro e scegliere la direzione per chiudere la figura:
- Sinistra = In senso antiorario rispetto la direzione del cursore.
- Destra = In senso orario rispetto la direzione del cursore.
Nota: Si sarà in grado di vedere un'anteprima ombreggiata del muro nella Planimetria se si seleziona un'opzione piuttosto di un'altra.
- In Proprietà muro diviorio l'Altezza predefinita è pari al valore dell'intera altezza della stanza. Non modificarlo, poiché il pilastro deve incontrare la pendenza del soffitto per formare una forma continua. Invece, fai clic su OK.
Ripetere il Passaggio 2: creare un secondo pilastro con la creazione del muro interno, se necessario.
Passaggio 3: aggiungere una finestra
Vedere Aggiungere una finestra a un muro per istruzioni su come aggiungere una finestra.
Nota: Dopo aver aggiunto una finestra, puoi trascinare e rilasciarla per riposizionarla lungo la parete. Puoi anche fare clic con il pulsante destro del mouse e seleziona re Proprietà per modificare i parametri, come il telaio, la modanatura e profondità.
