Qualsiasi parte del tuo progetto che è disegnata (ad esempio Piani di lavoro, Muri e Piastrelle), può essere modificata dividendo una delle linee/bordi disegnati in due o più nuove linee/bordi.
Nota: Il nostro esempio utilizza i muri per illustrare il metodo. Tuttavia i passaggi possono essere applicati anche a piani di lavoro, pannelli di copertura, riempitivi, bordi delle piastrelle ecc.
- Nel tuo Alternativo, clicca per evidenziare la linea che vuoi dividere.
Nota: Assicurati di essere nella modalità di definizione corretta (ad esempio per muri esterni seleziona Modalità definizione stanza).
Potrebbe essere necessario selezionare lo strumento di disegno che hai usato per creare originariamente la linea disegnata e cliccare sull'icona Strumento selezione nella barra degli strumenti:
- Una volta evidenziata, clicca sull'icona Aggiungi punto nella barra degli strumenti (o dalla sotto-barra dalla versione 12.5a6) oppure clicca con il tasto destro e seleziona Aggiungi punto.

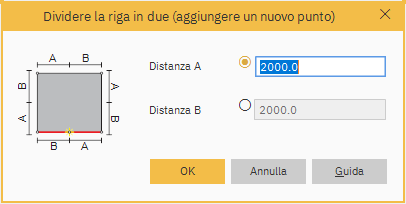

- Appare la finestra Dividere la linea in due (aggiungere un nuovo punto):
Il posizionamento delle immagini A e B serve ad aiutare a visualizzare la distanza di ciascuna sezione nella stanza.

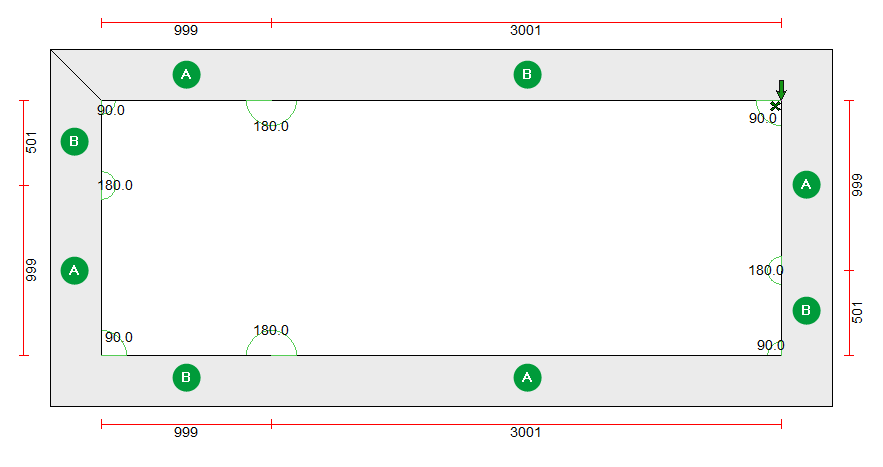

Ad esempio, se il muro superiore del tuo progetto deve essere diviso e il lato sinistro deve essere 999mm, inserisci 999 nella Distanza A. Se deve essere sul muro inferiore sul lato sinistro, inserisci 999 nella Distanza B:
- Specifica la distanza A o la distanza B. Se ad esempio modifichi la distanza A, Winner calcolerà automaticamente la distanza B.
- Clicca OK.
Nota: Ripeti i passaggi da 1 a 5 se vuoi creare più di due sezioni in un bordo.
Ognuna delle sezioni ora diventa una linea/bordo separato che può essere evidenziato e modificato indipendentemente l'uno dall'altro. Ad esempio, puoi cambiare un bordo in un arco o modificare le proprietà del bordo su una delle linee. Puoi anche spostare o traslare parallelamente un bordo.
