Chiudere la figura con lo spessore indicato – Winner Flex

Il Chiudere la figura con lo spessore indicato è uno strumento utilizzato nelle seguenti opzioni di disegno:

Disegna il muro esterno			Riempitivo
Disegna un muro interno			Piano di lavoro
Disegna la decorazione parete			Pannelli di chiusura
			Disegno libero delle piastrelle

Questo strumento è utile quando hai bisogno di misurazioni molto specifiche per la profondità e anche per aumentare la velocità del tuo disegno. L'icona appare nella barra degli strumenti, dopo aver disegnato una linea.

Segui i passaggi seguenti come esempio di utilizzo Chiudere la figura con lo spessore indicato :

In questo esempio viene creata una parete interna. Questo può essere fatto in modalità Definizione locale o in modalità Arredamento:

Fare clic nel piano. Clicca l'icona Disegna muro interno :

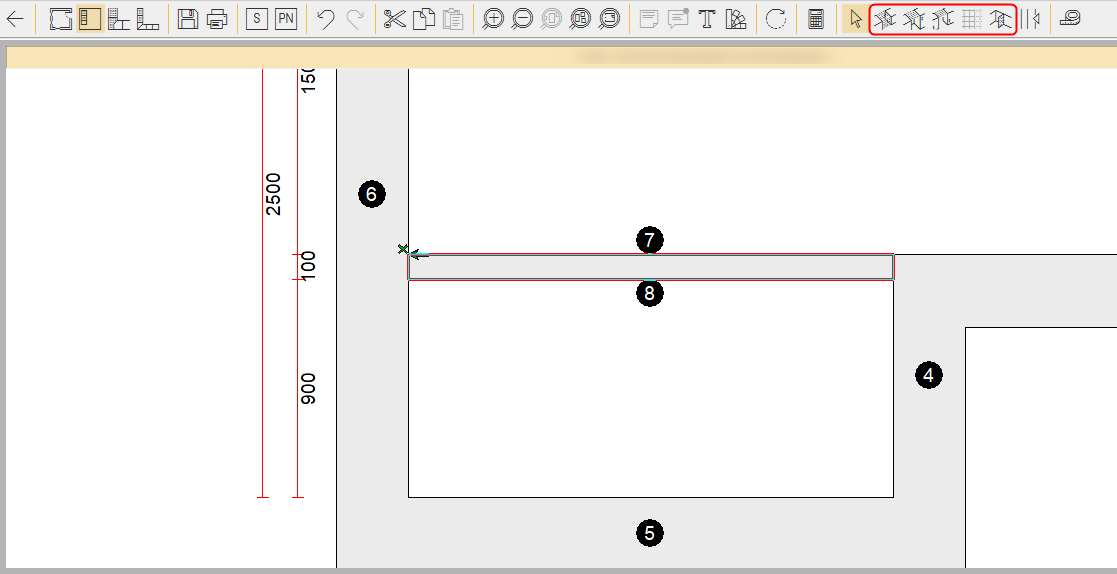

Le icone degli strumenti di disegno saranno ora disponibili a destra dell'icona Disegna muro interno. 'L'icona Disegno libero disegnerà una sola linea.
Fai clic nel punto in cui desideri iniziare a disegnare.
Fai nuovamente clic nel punto in cui desideri completare la riga.

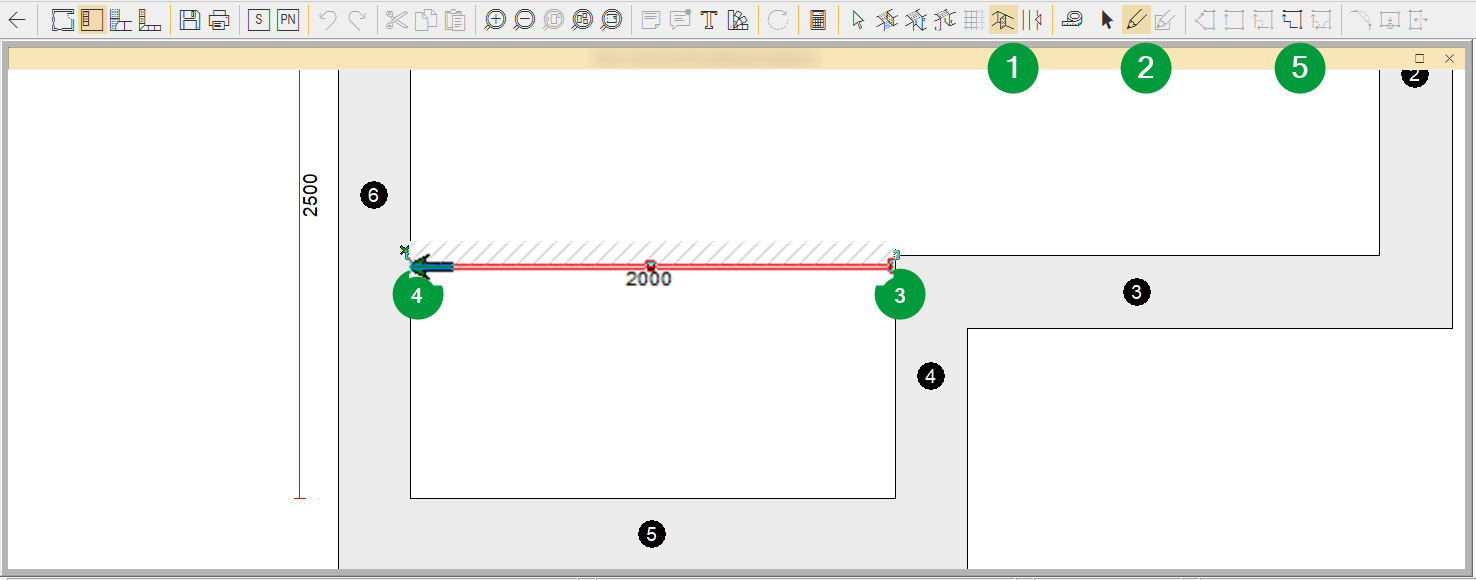

La linea disegnata dovrebbe ora essere evidenziata e l'icona Chiudere la figura con lo spessore indicato adesso è disponibile.
Fare clic su questa icona o, se si preferisce, fare clic sull'icona della freccia bianca e apparirà la seguente finestra di dialogo:

Nella finestra Completa: indica lo spessore specifica la profondità e la direzione del muro.
In questo esempio, i 100 mm suggeriti vanno bene, ma è necessario modificare la direzione Sono partiti (che è in senso antiorario) in modo che la parete interna scorra a filo con la parete esterna.
Nota: Viene calcolata la direzione relativa al punto del cursore
Una volta selezionato clicca OK.
Conferma i dettagli nel Proprietà delle pareti interne e fare clic OK.

Il muro è stato ora disegnato con quattro lati automaticamente allo spessore indicato.
