Toute partie de votre plan qui est dessinée (par exemple Plans de travail, Murs et Carrelages), peut être modifiée en divisant l’une des lignes/bords dessinés en deux ou plusieurs nouvelles lignes/bords.
Remarque : Notre exemple utilise des murs pour illustrer la méthode. Cependant, les étapes peuvent également être appliquées aux plans de travail, panneaux de recouvrement, remplissages, bords de carrelage, etc.
- Dans votre Alternative, cliquez pour sélectionner la ligne que vous souhaitez diviser.
Remarque : Assurez-vous d’être en mode de définition correct (par exemple, pour les murs extérieurs, sélectionnez le mode de définition de pièce).
Vous devrez peut-être sélectionner l’outil de dessin que vous avez utilisé pour créer initialement la ligne dessinée et cliquer sur l’icône Outil de sélection dans la barre d’outils :
- Une fois la ligne sélectionnée, cliquez sur l’icône Ajouter un point dans la barre d’outils (ou depuis la sous-barre d’outils de la version 12.5a6) ou faites un clic droit et sélectionnez Ajouter un point.

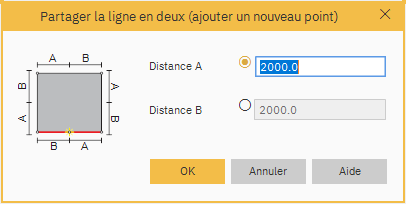

- La fenêtre Diviser la ligne en deux (ajouter un nouveau point) apparaît :

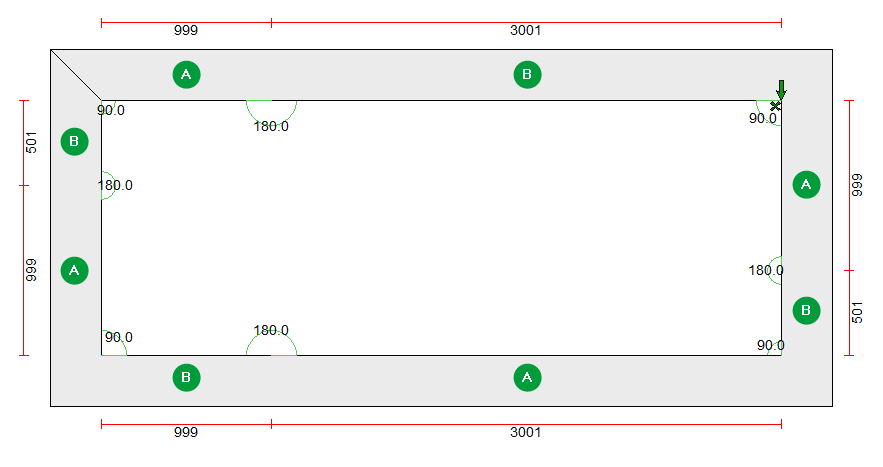

Le positionnement des images A et B sert à visualiser la distance de chaque section dans la pièce.
Par exemple, si le mur du haut de votre plan doit être divisé et que le côté gauche doit mesurer 999 mm, saisissez 999 dans la distance A. Si cela concerne le mur du bas côté gauche, saisissez 999 dans la distance B :
- Spécifiez la distance A ou la distance B. Par exemple, si vous modifiez la distance A, Winner calculera automatiquement la distance B.
- Cliquez sur OK.
Remarque : Répétez les étapes 1 à 5 si vous souhaitez créer plus de deux sections sur un bord.
Chacune des sections devient désormais une ligne/un bord séparé qui peut être sélectionné et modifié indépendamment des autres. Par exemple, vous pouvez transformer un bord en arc ou modifier les propriétés du bord sur l’une des lignes. Vous pouvez également déplacer ou décaler parallèlement un bord.
