Qualquer parte do seu plano que seja desenhada (por exemplo, Bancadas, Paredes e Azulejos), pode ser editada dividindo uma das linhas/bordas desenhadas em duas ou mais novas linhas/bordas.
Nota: Nosso exemplo usa paredes para ilustrar o método. No entanto, os passos também podem ser aplicados a bancadas, painéis de revestimento, preenchimentos, bordas de azulejos etc.
- No seu Alternativa, clique para destacar a linha que deseja dividir.
Nota: Certifique-se de estar no modo de definição correto (por exemplo, para paredes externas selecione modo de definição de sala).
Pode ser necessário selecionar a ferramenta de desenho que você usou para criar originalmente a linha desenhada e clicar no ícone Ferramenta de seleção na barra de ferramentas:
- Uma vez destacado, clique no ícone Adicionar ponto na barra de ferramentas (ou a partir da sub-barra de ferramentas da versão 12.5a6) ou clique com o botão direito e selecione Adicionar ponto.

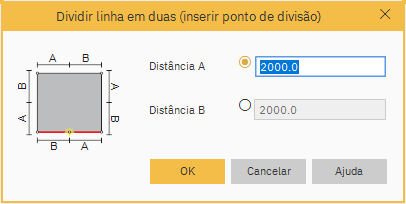

- A janela Dividir linha em duas (adicionar novo ponto) aparece:

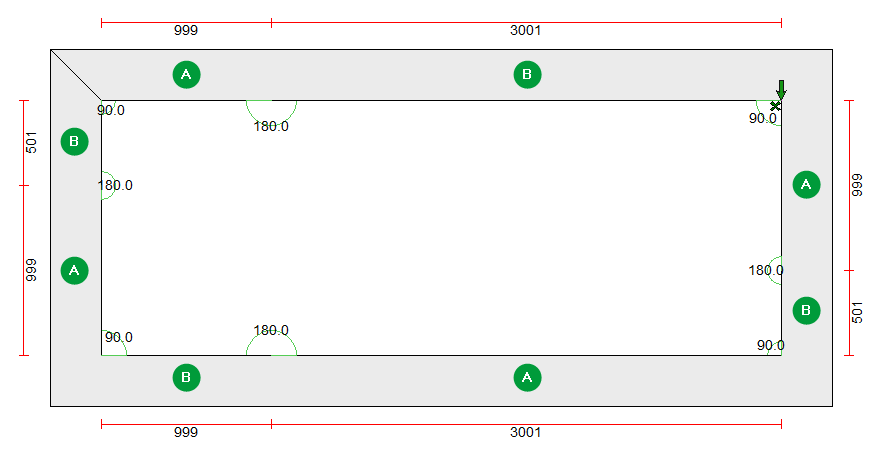

O posicionamento das imagens A e B é para ajudar a visualizar a distância de cada seção na sala.
Por exemplo, se a parede superior do seu plano for dividida e o lado esquerdo deve ter 999mm, insira 999 na Distância A. Se for na parede inferior no lado esquerdo, insira 999 na Distância B:
- Especifique a distância A ou a distância B. Se, por exemplo, você alterar a distância A, o Winner calculará automaticamente a distância B.
- Clique em OK.
Nota: Repita os passos 1 a 5 se desejar criar mais de duas seções em uma borda.
Cada uma das seções agora se torna linhas/bordas separadas que podem ser destacadas e alteradas independentemente uma da outra. Por exemplo, você pode transformar uma borda em um arco ou alterar as propriedades da borda em uma das linhas. Você também pode mover ou deslocar paralelamente uma borda.
