No Winner a palavra instalações é usado para interruptores, tubos, tomadas. Às vezes é necessário exibir os símbolos em uma ilha ou em uma parede com cantos ou moldura.
Por exemplo:
“Quero desenhar instalações em uma ilha de cozinha, como posso fazer?”
“Tenho uma moldura ou uma parede com cantos mas não consigo ver as instalações no alçado, quais são as minhas possibilidades?”
Para fazer isso, você usa uma vista seccional.
- Clique no ícone Definição da sala modo no canto superior esquerdo:
- Como é útil ver os móveis da cozinha na planta para as próximas etapas, clique com o botão direito do mouse na planta e selecione Mostrar.
- Escolha a opção Sala com instalações e móveis inferiores.
Você também pode precisar ver outros móveis além dos móveis inferiores. No mesmo menu Mostrar há a opção Definir perfil onde você pode clicar unidades entre B e W (inferior e superior) e Unidade superior botões encontrados em Objeto>visibilidade.
Dica: O menu mostrar também está disponível clicando com o botão direito do mouse no Alçado ver onde você pode encontrar opções como Plano de instalação com objetos ou com objetos e códigos.
- Desenhe uma vista seccional na planta:
Ver artigo Vistas seccionais para como fazer isso.

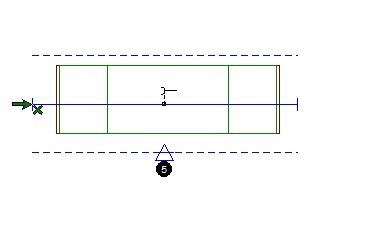

Exemplo 1: Se você tem uma ilha na planta, desenhe a vista seccional no meio dela e cubra toda a sua extensão:

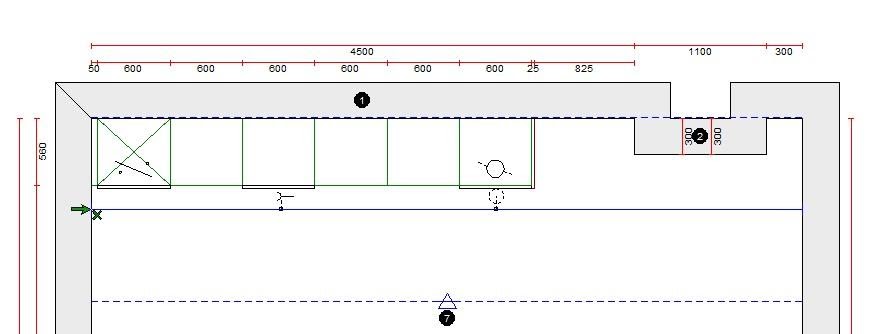

Exemplo 2: Quando você tem uma moldura ou uma parede com cantos, desenhe a vista em corte oposta à parede, rente a ela e cubra toda a sua extensão:
- Clique na ferramenta Selecionar e clique na linha da vista seccional. Uma vez selecionada, a vista seccional fica ativa e amarelo no plano. Isso significa que é possível escolher diferentes opções de vista seccional usando o botão direito do mouse. Para mais detalhes sobre as opções disponíveis, consulte o artigo Vistas seccionais.
Inserir instalações em uma vista seccional
- Quando a linha de vista seccional estiver ativa (veja o ponto 5 acima), com o botão direito do rato botão.
- Selecionar adicionar símbolo de instalação.
- Escolha a instalação que deseja como se fosse uma parede e clique OK.
Dica: Para uma pesquisa rápida, os símbolos de instalação são classificados em diferentes grupos na área esquerda do Selecione a janela do objeto: equipamentos elétricos, hidráulicos, gás, números, letras e diversos.
Clique no botão de pesquisa à direita para encontrar o símbolo que desejado digitando o tipo de instalação na caixa de pesquisa, por exemplo, furo retangular. O Winner mostrará todos os símbolos que contêm o texto de pesquisa na descrição. - É possível definir a posição do objeto na janela Selecione o posicionamento do objeto. É possível modificar os diferentes valores de um parâmetro clicando em sua linha e inserindo o valor no campo de digitação na parte inferior da janela.
- Clique OK e será exibido o símbolo na planta e ou vista de alçado
