O que é visível em uma planta baixa ou alçado é ditado pelo que é selecionado em Mostrar.
Se você não consegue ver seus objetos de instalação, significa que você selecionou a opção Sala sem instalações do menu Mostrar ou qualquer outra opção que não inclua instalações.
Para alterar isso siga os passos abaixo:
Para ambas as opções comece em Modo definição de sala:
Como mostrar objetos de instalação na planta:
- Clique com o botão direito no plano e selecione Mostrar.
- Escolha a opção mais adequada para você - Se você estiver projetando um eletroplano, provavelmente as melhores opções para você escolher são sala com instalações e todas as medidas ou sala com instalações e unidades básicas.

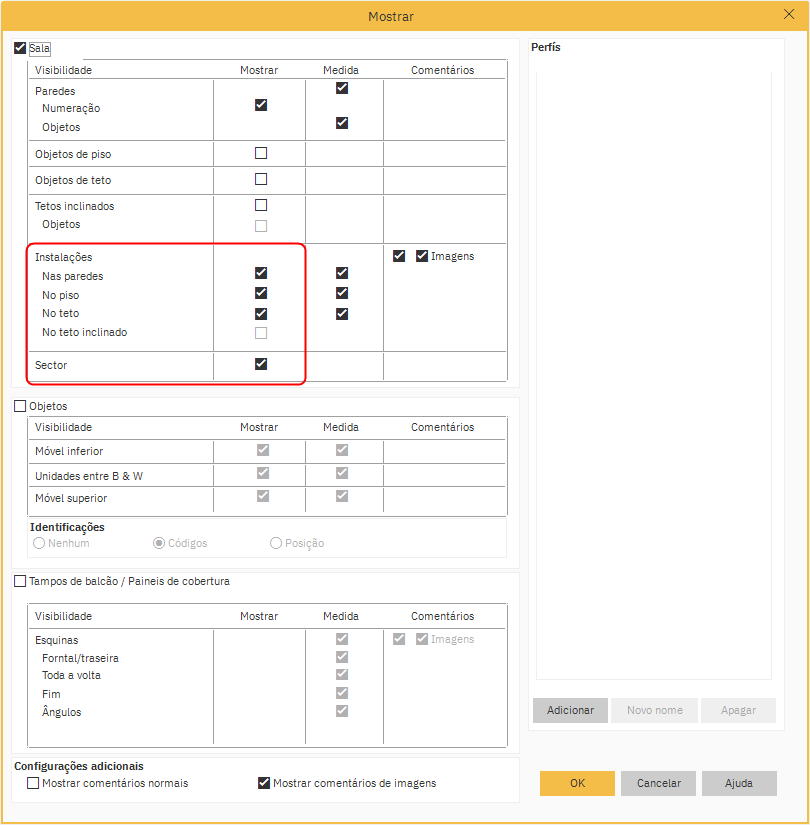

- Clique com o botão direito no plano novamente e selecione Mostrar Definir perfil.
- Verifique se as caixas de seleção em Instalações coluna Mostrar estão marcadas adequadamente.
Como mostrar objetos de instalação no alçado:
- Clique com o botão direito no alçado e selecione Mostrar.
- Escolha a opção mais adequada (Se você estiver criando um eletroplano, provavelmente as melhores opções são Plano de instalação, plano de instalações com objetos ou plano de instalação com objetos e códigos).

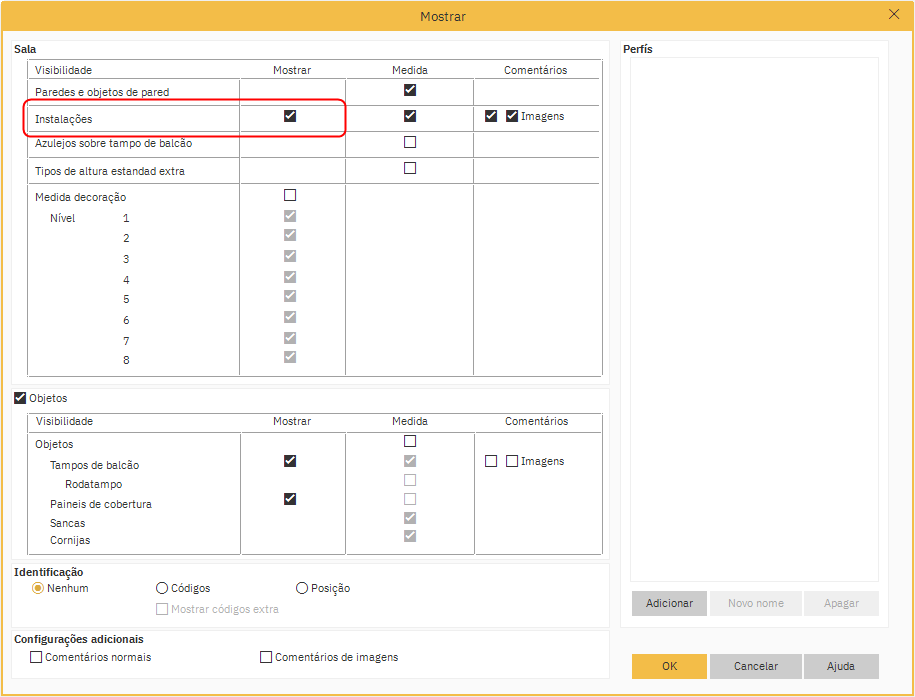

- Clique com o botão direito na elevação novamente e selecione Mostrar Definir perfil.
- Verifique se a caixa de seleção em Instalações coluna Mostrar está marcada.
