Este artigo fornece uma descrição detalhada da janela Propriedades da Parede a partir da versão 12.4a3. Depois de desenhar uma parede externa, é possível fazer ajustes em suas propriedades. Isso pode ser feito enquanto você está desenhando a sala ou depois de ter completado a sala.
Observação: Para alterar as propriedades de uma parede interna ou falsa, consulte o artigo Propriedades da parede interior
Enquanto está desenhando o quarto

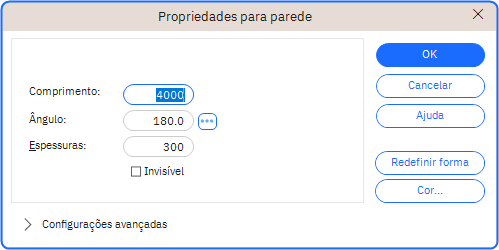

Conforme desenha cada parede externa, um símbolo de + aparece em uma extremidade da parede. Se clicar no símbolo de + isso traz as propriedades essenciais da parede.

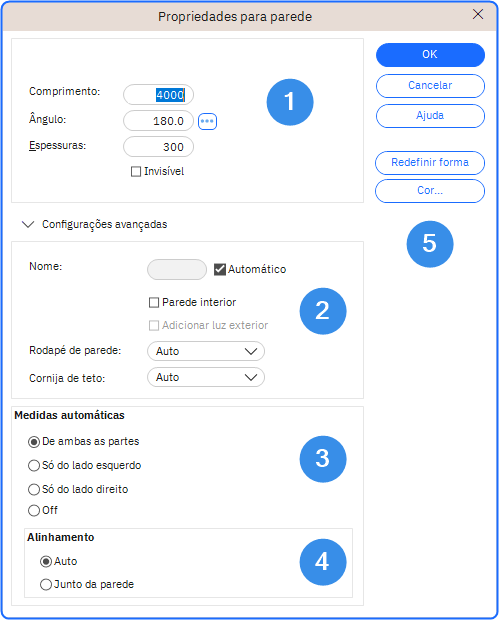

Para ver a lista completa de Propriedades da Parede, clique na seta de Configurações avançadas.
Área 1
Comprimento
Este campo mostra o comprimento da parede/borda. O valor pode ser editado.
Espessura
Este campo mostra a espessura da parede. O valor pode ser editado.
No Winner, os objetos da sala serão automaticamente ajustados à profundidade da parede quando alterar a espessura da parede. Isso se aplica se o objeto de ambiente tiver a mesma profundidade que a parede original ou se o objeto de ambiente for mais profundo que a nova parede. Em ambos os casos, eles se ajustarão automaticamente à nova espessura.
Ângulo
Este campo mostra o ângulo da parede em relação à parede/borda anterior. O valor pode ser editado.
Invisível
Se quiser que a parede fique invisível, marque a caixa. A parede invisível aparecerá como uma linha pontilhada no desenho da planta. Marcar esta caixa irá adicionar luz exterior para o quarto.
Isso é descrito na secção Como fazer uma parede invisível.
Observação: Quando define uma parede como Invisível, as medidas/dimensões automáticas serão definidas como Desligado para as paredes relevantes. Além disso, as medidas nas paredes vizinhas desaparecerão. Se estes forem mantidos, ' de ambos as partes' precisa ser selecionado em Propriedades da parede, sob Medidas automáticas. Isso precisará ser feito para cada parede onde as medidas precisam ser mostradas.
Área 2
Nome
Este campo mostra o nome/número da parede/aresta.
Se estiver a utilizar a atribuição automática de números, o Winner atribuirá automaticamente um número neste campo.
Se você desmarcar a caixa de seleção e alterar este campo, o Winner irá DESLIGAR a numeração automática das paredes.
Isso significa que novas paredes ou vistas seccionais que você criar a partir de agora não receberão um número automaticamente. Isso precisará ser alocado manualmente nas propriedades da parede para cada nova parede desenhada.
Rodapé de parede
Auto: O rodapé de parede será ativado automaticamente.
Ligado: O rodapé de parede será ativado automaticamente.
Desligado: O rodapé de parede será desligado automaticamente.
Cornija de teto
Auto: A cornija de teto será ligada automaticamente.
Ligado: A cornija de teto será ligada automaticamente.
Desligado: A cornija de teto será desligada automaticamente.
Área 3 Medidas automáticas
Neste grupo é possível selecionar se as medidas devem ser mostradas no desenho da planta e no Alçado e, em caso afirmativo, como.
NOTA: Seu ponto de orientação em relação às direções "direita" e "esquerda" é que você está dentro da sala olhando para a parede relevante.
De ambos os lados - As dimensões de ambos os lados da parede são mostradas. Esta opção é padrão para paredes visíveis.
Somente do lado esquerdo - Apenas as dimensões do lado esquerdo da parede são mostradas.
Somente do lado direito - Apenas as dimensões do lado direito da parede são mostradas.
Desligado - As dimensões automáticas na parede são desativadas.
Esta opção é padrão para paredes invisíveis. Se o campo Invisível estiver marcado, este campo será automaticamente desativado.
Área 4 Alinhamento
Defina as medidas mostradas para Auto ou Junto da parede.
Auto alinhará a medição com a parede mais externa do lado do plano em que for colocada, desde que a medição não cruze outra parede:
Junto da parede alinhará a medição perto da parede, ignorando outras paredes com as quais possa entrar em conflito.
Área 5
Redefinir forma
Clique neste botão se cometer um erro e quiser redefinir a forma da sala.
Cor
Se clicar no botão Cor, é possível selecionar a cor que a parede deve ter. A janela Atribuir material à superfície aparecerá.
Depois de ter completado a sala

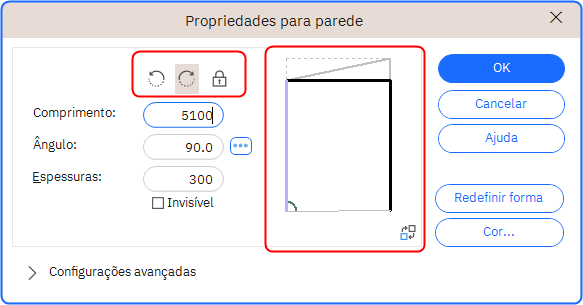

A caixa de diálogo de propriedades de parede inicial tem algumas opções adicionais àquela mostrada quando você está criando a sala. No Modo de definição de sala, clique para selecionar a parede externa, clique com o botão direito do mouse e selecione Propriedades da Parede
Agora você tem alguns botões extras na parte superior =
| A mudança afetará a(s) parede(s) anterior(es) | |
| A mudança afetará a(s) próxima(s) parede(s), este é o padrão | |
| Ajustar apenas a parede selecionada - manter todas as outras paredes e ângulos. | |
Você também pode ver uma visualização da forma da sala e, se alterar o comprimento de uma parede ou o ângulo, verá um botão de alternância aparecer: Você pode alternar entre as opções para escolher como as alterações afetam a forma da sala.
O código de cores da visualização da sala é o seguinte:
- A parede atual (selecionada) é roxa.
- As paredes antigas são indicadas por uma linha pontilhada cinzenta.
- As paredes que são alteradas pelo novo formato da sala são pretas.
- As paredes que não são alteradas são mostradas como linhas cinzentas.
