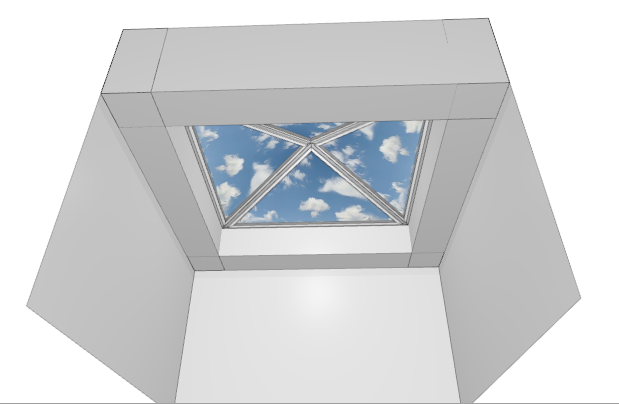

Este artigo o leva pelas etapas de criação de uma lanterna de telhado simples:
Observação: Se precisar de uma estrutura mais complexa, entre em contacto com o seu Equipe de suporte e forneça-lhes fotos ou um diagrama do que deseja alcançar.
Criando uma lanterna de telhado
Dentro de Modo Definição sala:
- Na janela Propriedades do quarto, defina a Altura do teto para o vértice desejado da lanterna do telhado, onde o telhado de vidro chegará a um ponto.
Observação: Para mais informações, veja Como alterar a altura do teto. - Selecione uma parede externa e insira uma parede interna contra ela. Na janela Completo: indique a espessura, defina a Profundidade da parede interna para simular a área plana do teto; uma profundidade menor será igual a uma lanterna de teto maior, e uma profundidade maior será igual a uma lanterna de teto menor. Clique em OK.
Observação: Para mais informações, veja Desenhe uma parede interna. - Na janela Propriedades da parede interior, defina a Altura como a diferença entre a altura do teto desejada e o vértice da lanterna do teto. Por exemplo, se o ápice tivesse 3000mm de altura e a altura do teto desejada fosse 2400mm de altura, a diferença seria de 600mm. Em seguida, clique no menu suspenso Configurações avançadas e defina a Distância do chão até a altura do teto desejada e clique em OK.
Observação: Para mais informações, veja Propriedades da parede interior. - Selecione a aresta interna da parede interna e, em seguida, clique com o botão direito e selecione Adicionar objeto de teto inclinado.
Observação: Pode ser necessário arrastar e soltar a parede interna na posição primeiro. - Na janela Selecionar objeto, selecione W005 001 e clique em OK.
Observação: Este teto inclinado permite especificar a altura e a profundidade, ambas necessárias. - Na janela Definir parâmetros para o objeto, insira as medidas da sua lanterna de teto:
- Largura = Normalmente corresponderia à largura da borda da parede interna selecionada.
- Altura = Insira o valor que é a diferença entre o teto e o ápice. Este valor deve corresponder à altura da parede interna que inseriu anteriormente.
- Profundidade = A que distância do declive se projeta (o deslocamento lateral). Este valor deve ser para o vértice da lanterna do telhado, onde todas as inclinações se unirão em um ponto.
- Na janela Selecione o posicionamento do objeto, no campo Distância digite 0.
Observação: É possível arrastar e soltar o objeto para reposicioná-lo posteriormente, se necessário. - Selecione a parede interna com o teto inclinado anexado e clique com o botão direito e cópia de.
- Selecionando-os um de cada vez, cole-o nas três paredes externas restantes. No nosso exemplo, todos têm o mesmo comprimento, se tiver paredes externas de comprimentos diferentes, precisará ajustar o comprimento da parede interna e a largura do objeto de teto inclinado, para corresponder à parede externa à qual eles estão presos.
- Na janela Perspetiva, selecione uma das faces dos declives, clique com o botão direito e selecione Adicionar objeto.
- Na janela Selecionar objeto, selecione uma janela com o formato apropriado. Em nosso exemplo usamos Janela de empena W006 004. Clique em OK.
- Na janela Definir parâmetrospara objeto, digite a Largura e Altura da face do declive e clique em OK. No Selecione o posicionamento do objeto janela, certifique-se de que ambos os valores de distância sejam 0 e clique em OK.
Observação: Deve conseguir ver essas medidas na janela do Alçado. - Selecione a janela que acabou de colocar e, em seguida, clique com o botão direito e selecione Propriedades. Na janela Parâmetros do objeto, insira a Profundidade Como 0 e clique em OK.
Observação: Aqui os utilizadores também podem ajustar outras configurações, como a largura da moldura da janela e do caixilho. - Repita as etapas 10 a 13 para as três faces restantes do declive.
