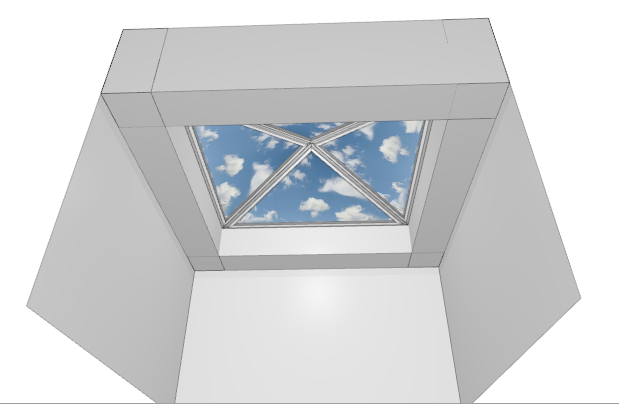

Denne artikkelen tar deg gjennom trinnene for å lage et enkelt takvindu:
Merk: Hvis du trenger en mer kompleks struktur, vennligst kontakt din lokale Support Team og gi dem bilder eller et diagram over hva du ønsker å oppnå.
Lage et takvindu
I Romdefinisjon modus:
- I Egenskaper rom vinduet, sett inn Takhøyde til ønsket toppunkt på takvinduet, hvor glasset vil være.
Merk: For mer informasjon, se Hvordan endre takhøyden.
- Velg en yttervegg og sett inn en innervegg mot den. I Kompletter: angi tykkelse vindu, sett inn Dybde av innerveggen for å simulere det flate området av taket; en mindre dybde vil tilsvare et dypere takvindu, og en større dybde vil tilsvare et mindre takvindu. Klikk OK.
Merk: For mer informasjon, se Tegn en innvendig vegg.
- I Egenskaper lettvegg vinduet, sett inn Høyde som forskjellen mellom ønsket takhøyde og toppen av takvinduet. For eksempel, hvis toppen var 3000 mm høy og ønsket takhøyde var 2400 mm høy, ville forskjellen være 600 mm. Klikk deretter på Avanserte innstillinger rullegardinmenyen og angi Avstand fra gulv til ønsket takhøyde, og klikk OK.
Merk: For mer informasjon, se Egenskaper lettvegg.
- Velg deretter innerkanten av innerveggen Høyreklikk og velg Legg til skråtak objekt.
Merk: Du må kanskje dra og slippe innerveggen på plass først.
- I Velg objekt vinduet, velg W005 001 og klikk OK.
Merk: Dette skråtaket lar deg spesifisere høyde og dybde, som begge er nødvendige.
- I Objektparametere vinduet, skriv inn målene for takvinduet ditt:
- Bredde = Vil normalt passe med bredden på den valgte innerveggkanten.
- Høyde = Angi verdien som er forskjellen mellom taket og toppen. Denne verdien skal samsvare med høyden på innerveggen du satte inn tidligere.
-
Dybde = Hvor langt fra skråningen stikker ut (sideforskyvningen). Denne verdien skal være til toppen av takvinduet, hvor alle kantene vil komme sammen til et punkt.
- I Velg plassering for objektet vindu, i Avstand feltet inn 0.
Merk: Du kan dra og slippe objektet for å omplassere senere om nødvendig.
- Velg innerveggen med skråtaket festet og høyreklikk og Kopier.
- Velg dem én om gangen, lim den inn på de tre gjenværende ytterveggene. I vårt eksempel har disse alle samme lengde, hvis du har yttervegger med forskjellig lengde, må du justere lengden på innerveggen og skråtakobjektets bredde for å matche ytterveggen de er festet til.
- I Perspektiv vindu, velg en av toppene, Høyreklikk og velg Legg til objekt.
- I Velg objekt vindu, velg et passende formet vindu. I vårt eksempel har vi brukt Gavlvindu W006 004. Klikk OK.
- I Still inn parameterefor objekt vindu, skriv inn Bredde og Høyde av skråningsflaten og klikk OK. I Velg plassering for objektet vindu, sørg for at begge avstand verdiene er 0 og klikk OK.
Merk: Du bør kunne se disse målingene i Oppriss vindu.
- Velg vinduet du nettopp har plassert inn, deretter Høyreklikk og velg Egenskaper. I vinduet Objektparametere skriver du inn Dybde som 0 og klikker OK.
Merk: Her kan brukere også justere andre innstillinger, som bredden på vindusrammen og rammen.
- Gjenta trinnene 10 til 13 for de tre gjenværende skråningene.
