Denne artikkelen gir en detaljert beskrivelse av Veggegenskaper vinduet fra versjon 12.4a3 og utover. Når du har tegnet en yttervegg, kan du gjøre justeringer i veggens egenskaper. Dette kan gjøres mens du tegner rommet eller når du har fullført rommet.
Merk: For å endre egenskapene til en innvendig eller falsk vegg, se artikkelen Innvendige veggegenskaper
Mens du tegner rommet

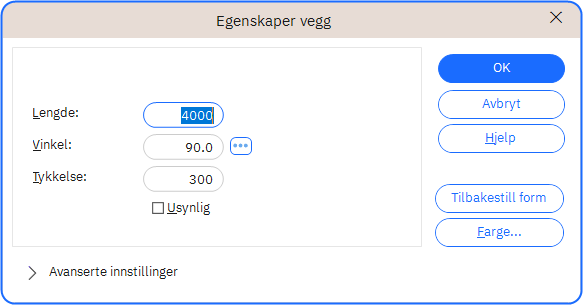

Når du tegner hver yttervegg, a + symbolet vises i den ene enden av veggen. Hvis du klikker på + symbol dette tar opp de essensielle veggegenskapene.

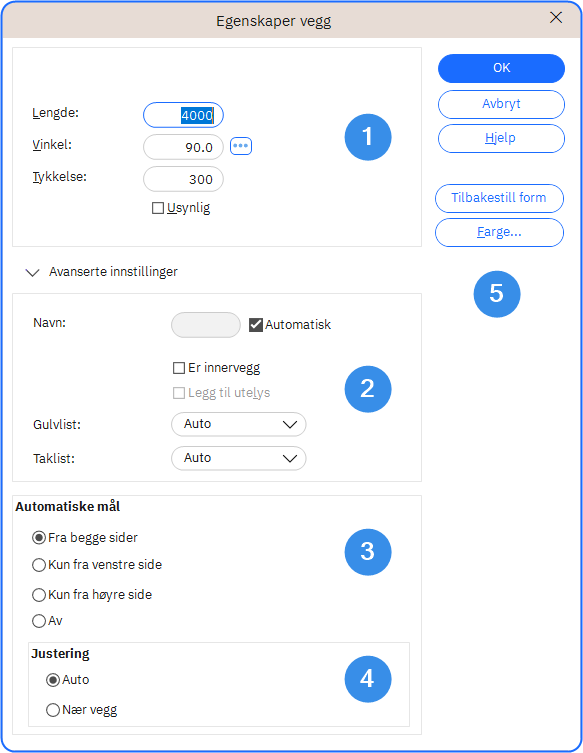

For å se hele spekteret av Veggegenskaper, Klikk på Avanserte innstillinger pil.
Område 1
Lengde
Dette feltet viser lengden på veggen/kanten. Verdien kan redigeres.
Tykkelse
Dette feltet viser tykkelsen på veggen. Verdien kan redigeres.
I Winner vil romobjekter automatisk tilpasses til veggens dybde når du endrer tykkelsen på veggen. Dette gjelder dersom romobjektet har samme dybde som den opprinnelige veggen, eller om romobjektet er dypere enn den nye veggen. I begge tilfeller vil de automatisk tilpasse seg den nye tykkelsen.
Vinkel
Dette feltet viser vinkelen på veggen i forhold til forrige vegg/kant. Verdien kan redigeres.
Usynlig
Hvis du vil at veggen skal være usynlig, må du krysse av. Den usynlige veggen vil fremstå som en stiplet linje i plantegningen. Merking av denne boksen vil legge til utendørs lys til rommet.
Dette er beskrevet i avsnittet Hvordan gjøre en vegg usynlig.
Merk: Når du setter en vegg til Usynlig, vil målene/automatiske målene bli slått AV for de aktuelle veggene. I tillegg vil målene på naboveggene forsvinne. Hvis disse skal beholdes, må Fra begge sider velges i Egenskaper vegg, under Automatiske mål. Dette må gjøres for hver vegg der målene skal vises.
Område 2
Navn
Dette feltet viser navn/nummer på veggen/kanten.
Hvis du bruker automatisk tildeling av tall, vil Winner automatisk tildele et nummer i dette feltet.
Hvis du fjerner merket i boksen og endrer dette feltet, vil Winner skru AV automatisk nummerering av vegger.
Dette betyr at nye vegger eller snittvisninger som du oppretter fra nå av ikke automatisk vil bli tildelt et nummer. Dette må tildeles manuelt i Egenskaper vegg for hver ny vegg som tegnes.
Gulvlister
Auto: Gulvlister slås automatisk på.
På: Gulvlister slås automatisk på.
Av: Gulvlister slås automatisk av.
Taklister
Auto: Taklister slås automatisk på.
På: Taklister slås automatisk på.
Av: Taklister slås automatisk av.
Område 3 Automatiske dimensjoner
I denne gruppeboksen kan du velge om målene skal vises i plantegningen og i oppriss og eventuelt hvordan.
MERK: Ditt orienteringspunkt angående retningene "høyre" og "venstre" er at du står inne i rommet og ser på den aktuelle veggen.
Fra begge sider - Mål fra begge sider av veggen er vist. Dette alternativet er standard for synlige vegger.
Kun fra venstre side - Kun mål fra venstre side av veggen vises.
Kun fra høyre side - Kun mål fra høyre side av veggen vises.
Av - De automatiske målene på veggen er slått av.
Dette alternativet er standard for usynlige vegger. Hvis feltet Usynlig er krysset av, vil dette feltet automatisk bli satt til av.
Område 4 Justering
Sett målene som vises til Auto eller Nær veggen.
Auto vil justere mållinjen til ytterveggen på den siden av plantegningen den er plassert, så lenge mållinjen ikke krysser en annen vegg:
Nær veggen vil justere mållinjen nær veggen, og ignorere andre vegger det kan komme i konflikt med.
Område 5
Tilbakestill form
Klikk på denne knappen hvis du gjør en feil og ønsker å tilbakestille formen på rommet.
Farge
Klikker du på Farge-knappen kan du velge hvilken farge veggen skal ha. Tildel materiale til overflaten vinduet vises.
Når du har fullført rommet
Den innledende veggegenskaper dialogen har noen tilleggsalternativer til den som vises når du oppretter rommet. I Romdefinisjonsmodus, klikk for å markere den ytre veggen, høyreklikk og velg veggegenskaper...

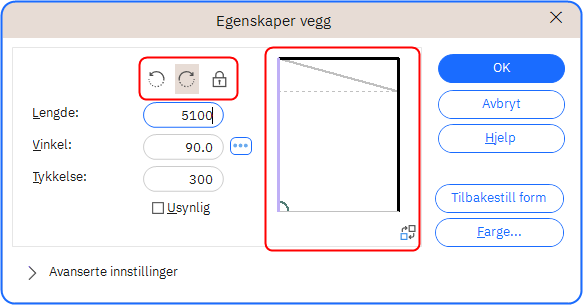

Du har nå noen ekstra knapper øverst =
| Flytt forrige vegg(er) | |
| Flytte neste vegg(er) dette er standard | |
| Justere kun valgt vegg - behold alle andre vegger og vinkler. |
Du kan også se en forhåndsvisning av rom formen, og hvis du endrer lengden på en vegg eller vinkelen, vil du se at en veksle knapp vises: Du kan veksle mellom alternativene for å velge hvordan endringene påvirker romformen.
Fargekoden for forhåndsvisningen av rommet er som følger:
- Den nåværende (utvalgte) veggen er lilla.
– De gamle veggene er angitt med en grå stiplet linje.
– Vegger som endres av den nye romformen er svarte.
- Vegger som ikke endres vises som grå linjer.
