Denne artikkelen tar deg gjennom trinnene for å lage et enkelt kvistvindu:

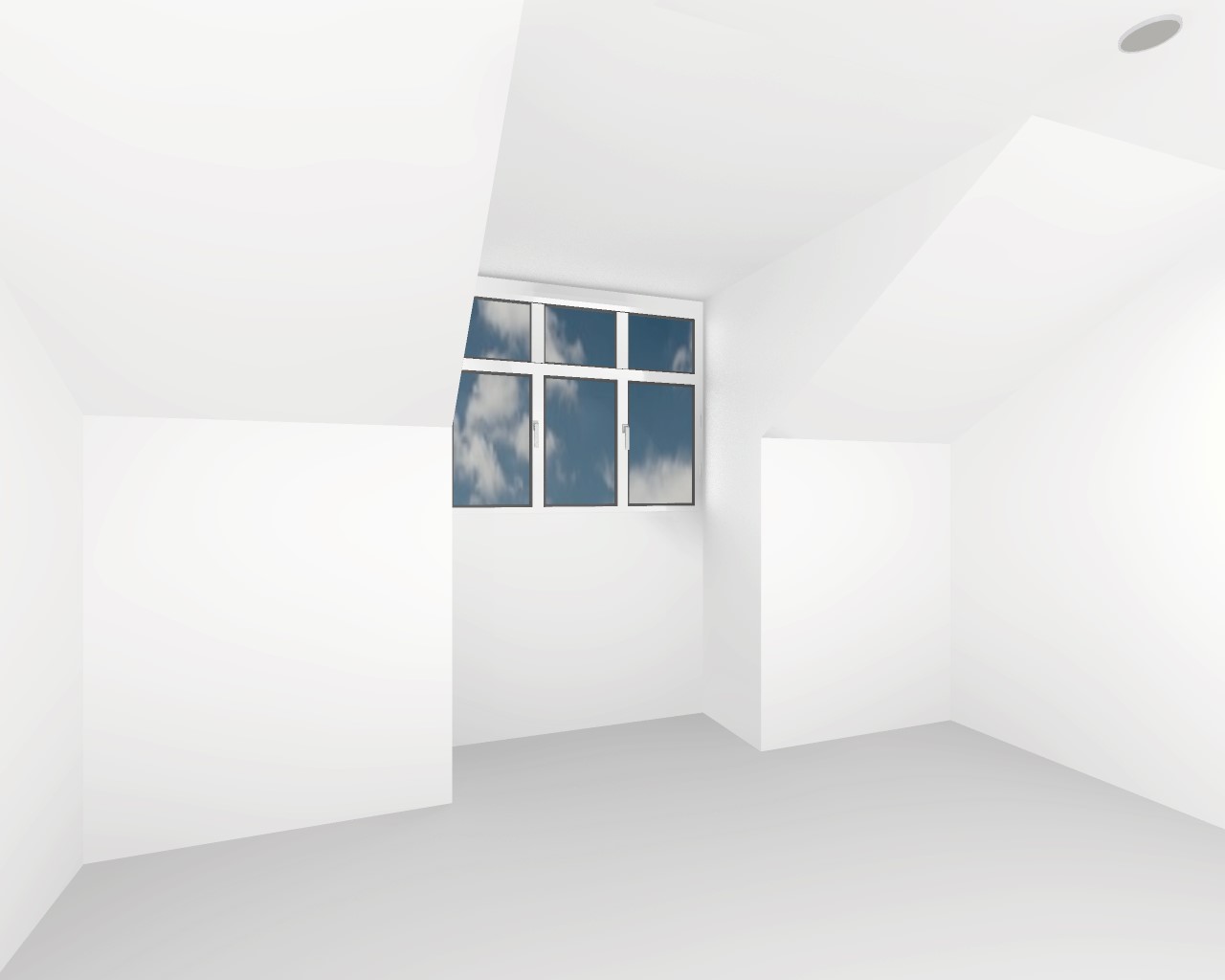

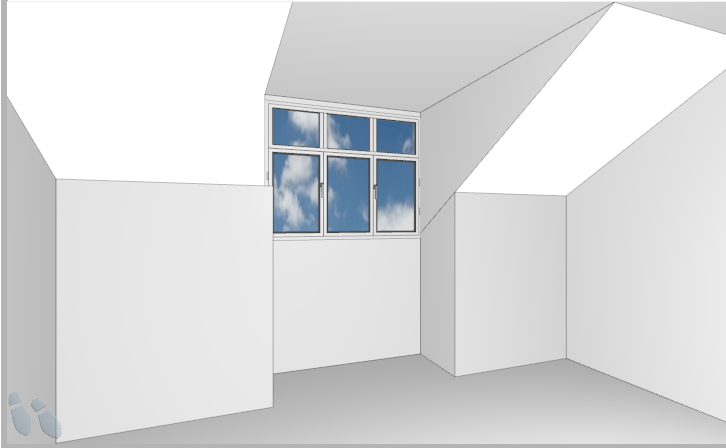

| Før gjengivelse: | Etter gjengivelse: |
Merk: Hvis du trenger en mer kompleks struktur, kan disse lages med en kombinasjon av skrå takformer og innervegger. Hvis du trenger hjelp med dette, vennligst kontakt din lokale Support Team og gi dem bilder eller et diagram over hva du ønsker å oppnå.
Trinn 1 - Lag skråtaket med åpning
I Romdefinisjon modus:
- Velg ytterveggen som kvisten skal festes til.
-
Høyreklikk og velg Legg til skråtak objekt.
- I Velg objekt vindu, velg passende tak for formen på utskjæringen og klikk OK.
Merk: I vårt eksempel har vi brukt Skråtak med kvadratisk utskjæring W005 009C.
- Angi dimensjonene dine i Objektparametere vindu:
- Bredde - standard til bredden på valgt yttervegg, men kan endres om nødvendig.
- Høyde - hvor langt nedover veggen skråningen kommer.
- Dybde - hvor langt fra ytre vegg skråningen stikker inn i rommet (sideforskyvning).
- Høyde åpning - Hvis du vil ha toppen av åpningen i flukt med taket (som i vårt eksempel), sett dette til det samme som Høyde.
-
Avstand fra vegg, venstre og Avstand fra vegg, høyre - Avstandene fra venstre og høyre ende av veggen, målt som om du sto vendt mot den valgte veggen. I vårt eksempel har vi gjort dem like ettersom vi ønsket at åpningen skulle være sentral. Disse innstillingene kan imidlertid også brukes til å forskyve vinduet, hvis ønskelig.
- Klikk OK
Trinn 2 - Lag søylene med innvendige vegger
I Romdefinisjon modus:
- Klikk på Tegn innvendig vegg ikon:
- Med den enkelte blyanten valgt, klikk én gang og slipp der du vil begynne å tegne innerveggen, og dra deretter linjen ut.
Merk: For å aktivere inntasting av nøyaktige mål, høyreklikk på den tegnede linjen og velg Eiendommer. Du kan angi nøyaktig vegglengde her.
- Høyreklikk og velg Tett form med angitt tykkelse.
- I Komplett: angi tykkelse vindu, skriv inn den andre innvendige veggdimensjonen for å lage søylen og velg retningen for å lukke figuren:
- Venstre = Mot klokken fra retningen til markørpilen.
-
Ikke sant = Med klokken fra retningen til markørpilen.
Merk: Du vil kunne se en skyggelagt forhåndsvisning av veggen i planen.
- I Innvendige veggegenskaper Standaren Høyde verdien er hele høyden på rommet. Ikke endre dette, siden søylen må møte takhellingen for å danne en sømløs sammenføyning. I stedet klikker du bare OK.
Gjenta Trinn 2 - Lag søylene med innvendige vegger for å lage en andre søyle, om nødvendig.
Trinn 3 - Legg til et vindu
Se Legge til et vindu på en vegg for instruksjoner om hvordan du legger til et vindu.
Merk: Etter å ha lagt til et vindu, kan du dra og slipp å flytte vinduet langs veggen. Du kan også Høyreklikk og velg Objektegenskaper for å redigere parametere, som ramme, støping og dybde.
