Enhver del av planen din som er tegnet (for eksempel Benkeplater, Vegger og Fliser), kan redigeres ved å dele en av de tegnede linjene/kantene i to eller flere nye linjer/kanter.
Merk: Vårt eksempel bruker vegger for å illustrere metoden. Trinnene kan imidlertid også brukes på benkeplater, dekkplater, fyllere, fliskanter osv.
- I ditt alternativ, klikk for å markere linjen du vil dele.
Merk: Sørg for at du er i riktig definisjonsmodus (f.eks. for yttervegger velg Romdefinisjonsmodus).
Du må kanskje velge tegneverktøyet du opprinnelig brukte for å lage den tegnede linjen og klikke på Velg-verktøy-ikonet i verktøylinjen:
- Når linjen er markert, klikk på Legg til punkt-ikonet i verktøylinjen (eller fra versjon 12.5a6 underverktøylinjen) eller høyreklikk og velg Legg til punkt.
- Vinduet Del linjen i to (legg til nytt punkt) vises:

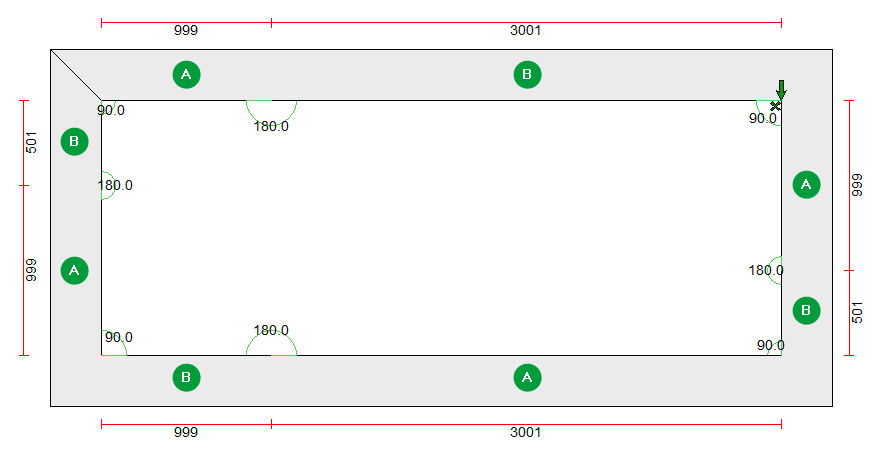

Plasseringen av A og B-bildet er for å hjelpe med å visualisere avstanden til hver seksjon i rommet.
For eksempel, hvis den øverste veggen i planen din skal deles og venstre side skal være 999 mm, skriv inn 999 i Avstand A. Hvis det skal være på nederste vegg på venstre side, skriv inn 999 i Avstand B:
- Angi avstand A eller avstand B. Hvis du for eksempel endrer avstand A, vil Winner automatisk beregne avstand B.
- Klikk OK.
Merk: Gjenta trinn 1 til 5 hvis du vil lage mer enn to seksjoner på en kant.
Hver av seksjonene blir nå separate linjer/kanter som kan markeres og endres uavhengig av hverandre. For eksempel kan du endre en kant til en bue eller endre kantens egenskaper på en av linjene. Du kan også flytte eller parallellforskyve en kant.
