Lukk figur med angitt tykkelse er et verktøy som brukes i følgende tegningsalternativer:
| Tegn yttervegg | Foring |
|
||
| Tegn innvendig vegg | Benkeplate | |||
| Tegn dekorområde | Dekkeplate | |||
| Fritegning av fliser |
Dette verktøyet er nyttig når du trenger svært spesifikke mål for dybde, og også for å kunne jobbe raskere i tegningen. Ikonet vises i verktøylinjen når du har tegnet én linje.
Følg trinnene nedenfor som et eksempel på hvordan du bruker Lukk figur med angitt tykkelse:
I dette eksemplet lages en innvendig vegg. Dette kan gjøres i romdefineringsmodus eller møbleringsmodus:
-

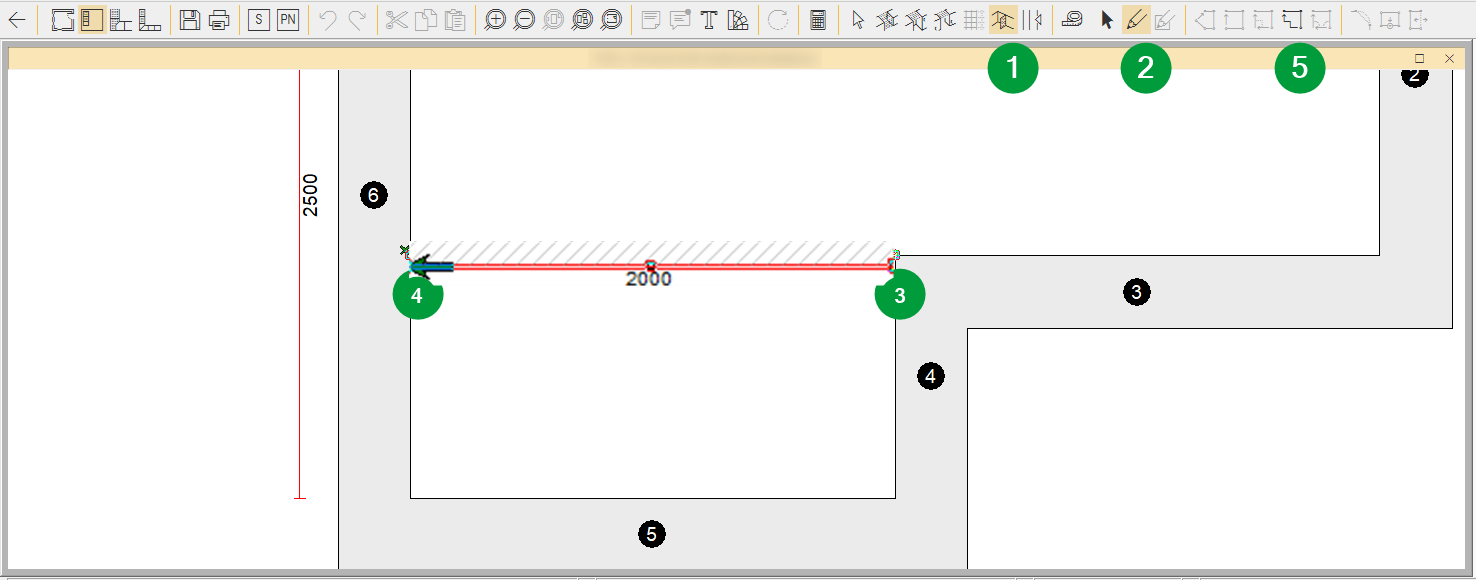

Klikk i plantegningen. Klikk på Tegn innervegg ikonet:

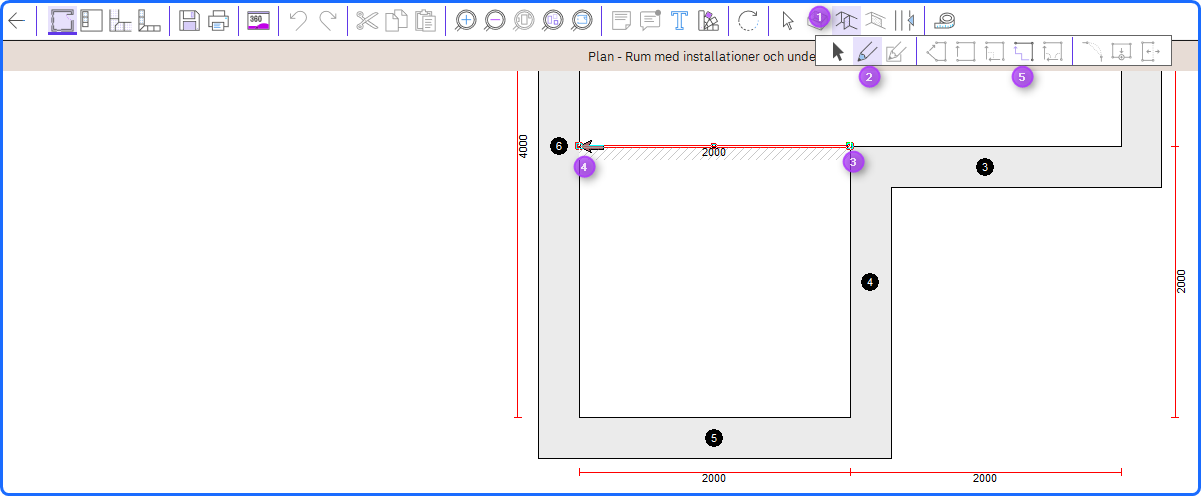

- Tegneverktøyikoner vil nå gjøres tilgjengelige til høyre for Teng innervegg ikonet. Tegneverktøy ikonet
vil tegne en enkelt linje.
- Klikk på punktet der du vil begynne å tegne.
- Klikk igjen der du vil fullføre linjen.

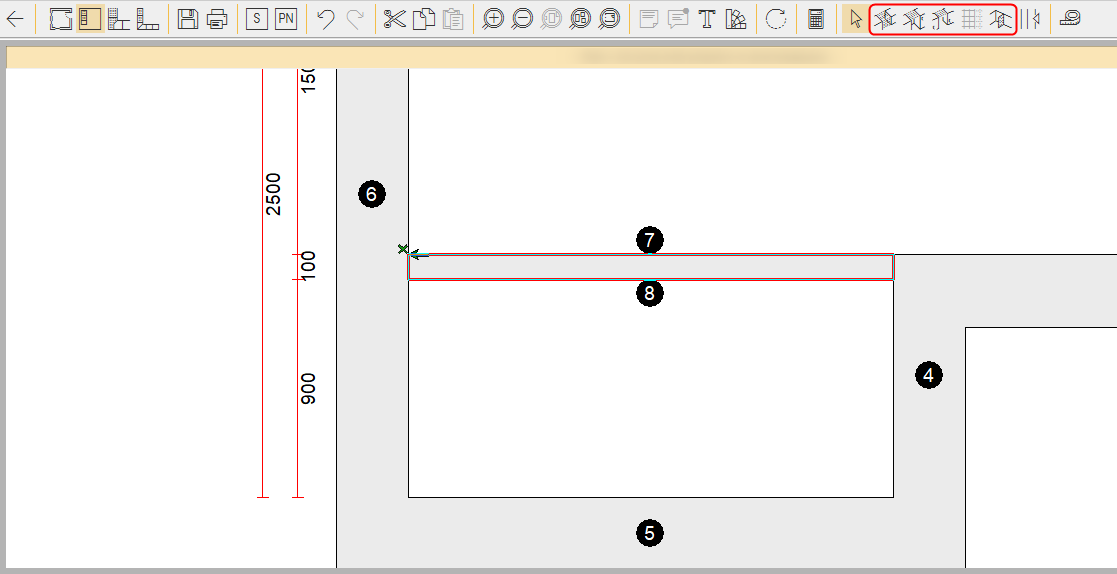

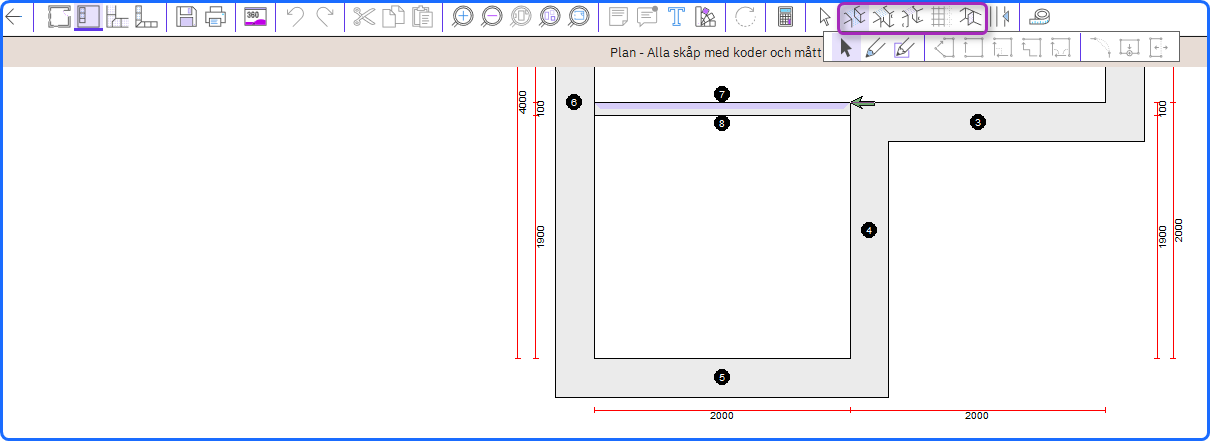

- Den tegnede linjen skal nå være uthevet og Lukk figur med angitt tykkelse ikonet
er nå tilgjengelig.
- Klikk på dette ikonet, eller klikk på det hvite pil ikonet hvis du foretrekker det

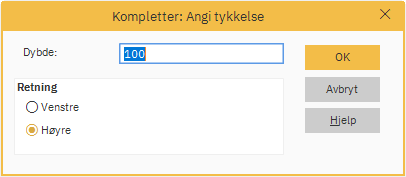

og følgende dialogboks vises:
- I Kompletter: angi tykkelse vinduet spesifiser dybden og retningen på veggen.

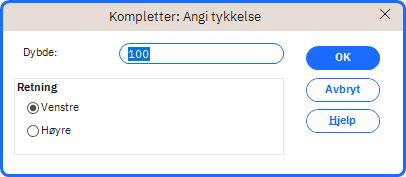

- I dette eksemplet er den foreslåtte 100 mm ok, men retningen må endres til Venstre (som er mot klokken) slik at innerveggen løper i flukt med ytterveggen.
Merk: Retningen beregnes relevant for punktet til markøren - Når du har valgt, klikk OK.
- Bekreft detaljene i Innervegg egenskaper og klikk OK.
Veggen er nå tegnet automatisk med fire sider med den angitte tykkelsen.
