Nadat de buitenmuren zijn toegevoegd aan een alternatief, kan de tool voor binnenmuren tekenen worden gebruikt om binnenmuren of valse muren in te voegen. Bijvoorbeeld om een scheidingswand of een bijkeuken toe te voegen.
Op Alternatief niveau, in Ruimtedefinitiemodus of Inrichtingsmodus:
- Klik op de Binnenmuur tekenen icoon:
- Klik op de Tekengereedschap:
Opmerking: De Hulpmiddel Rechthoek tekenen kan ook worden gebruikt:
Het specificeren van de lengte en breedte van elke muur is echter gemakkelijker met behulp van de Tekengereedschap.
De onderstaande instructies verwijzen naar het gebruik van de Tekengereedschap.
-

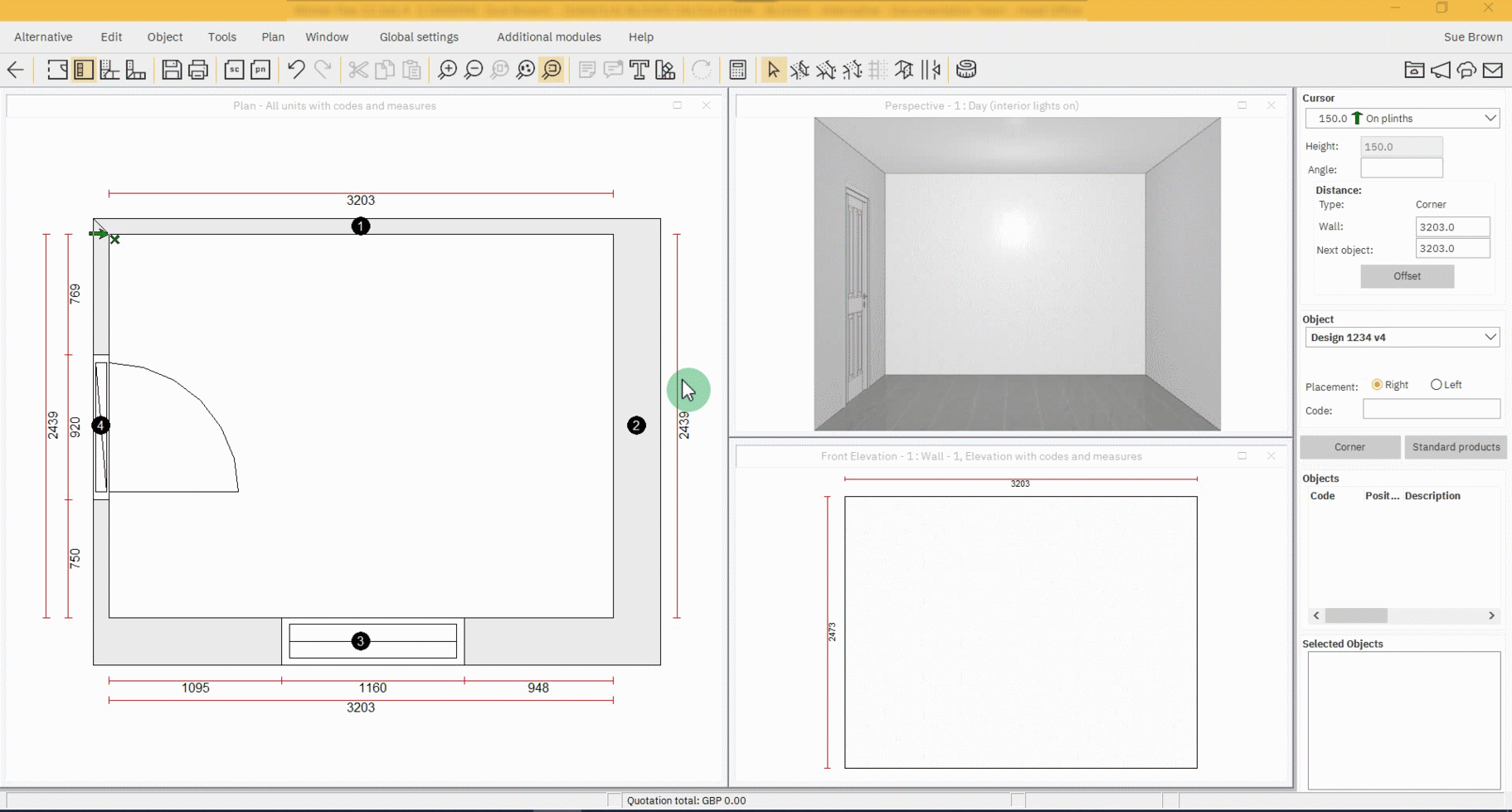

Klik op het plan waar de binnenmuur zal beginnen. Het startpunt wordt gemarkeerd door een rood vierkant in een zwarte cirkel.
Opmerking: Klik met de linkermuisknop en houd vast om metingen langs de buitenmuur weer te geven, voor een nauwkeurigere plaatsing.
-

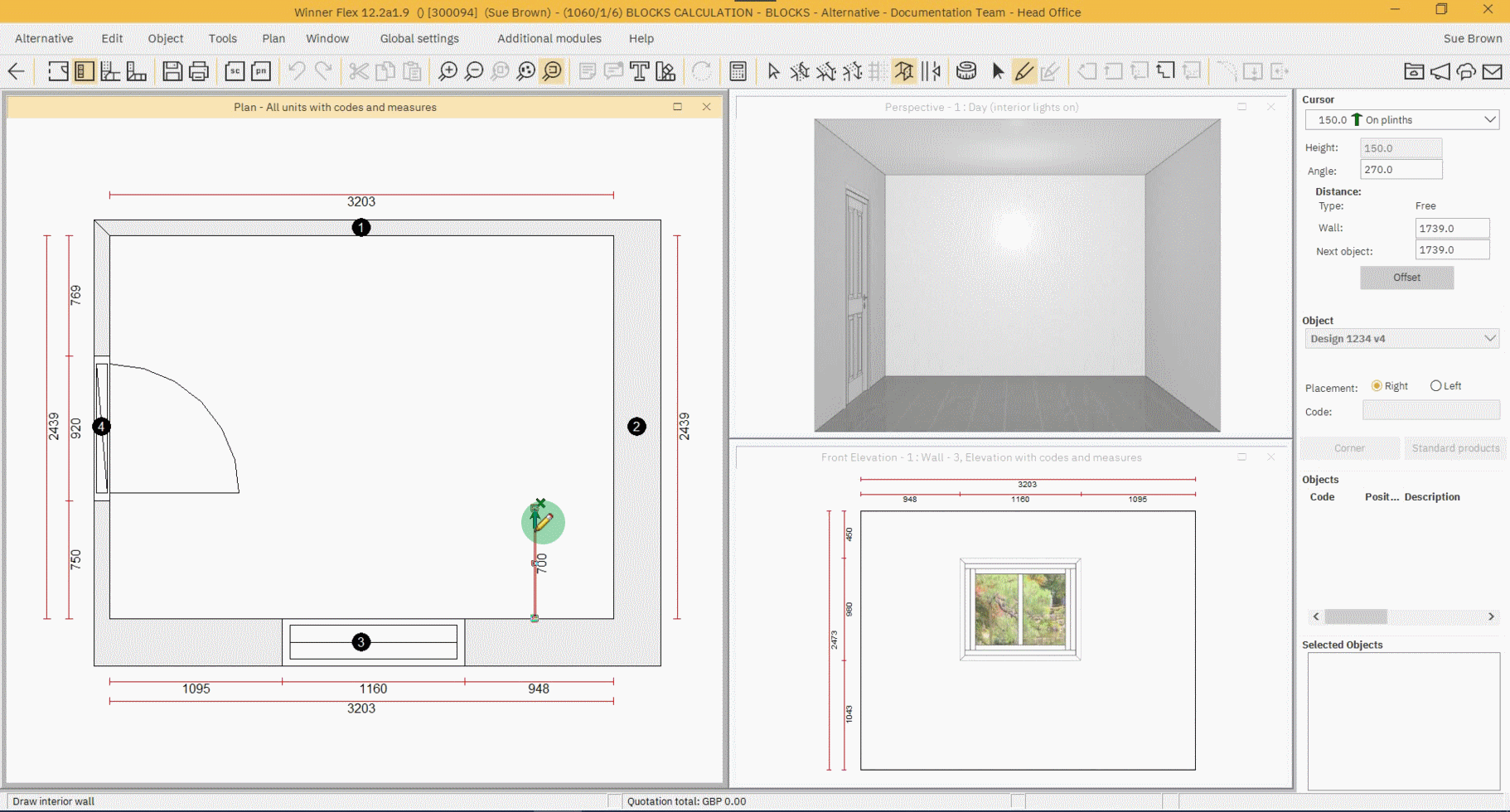

Klik met de linkermuisknop op het ingestelde startpunt, sleep en laat los om de muur te tekenen, weergegeven door a rode lijn en schaduwrijk gebied.
Opmerking: Om exacte afmetingen op te geven, bijvoorbeeld de lengte, klikt u met de rechtermuisknop op de gemarkeerde rode lijn en selecteert u Eigendommen. Klik met de rechtermuisknop en gebruik Selecteer gereedschap om eerder getekende lijnen te markeren:
-
Als u klaar bent, klikt u op de Sluit figuur met aangegeven dikte icoon of klik op de Selecteer modus pictogram, dat automatisch wordt geopend Sluit figuur met aangegeven dikte:
of
- In Compleet: Dikte aangeven vul de dikte van de wand(en) in in Diepte.
Richting (Links = tegen de klok in en Rechts = met de klok mee) bepaalt hoe de winnaar het cijfer sluit. Dit is gebaseerd op waar de cursor zich bevindt en bepaalt aan welke kant van de getekende muur(en) de gespecificeerde Diepte van de muur wordt toegevoegd. - Klik OKE.

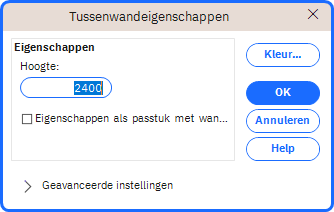

- In Eigenschappen binnenmuur verdere aanpassingen zijn mogelijk zie artikel Eigenschappen binnenmuur. Klik op Geavanceerde instellingen om alle opties te zien.
Opmerking: Als u de optie Fungeren als opvuller met wandmateriaal selecteert, worden de binnenwand(en) als opvuller weergegeven, wat betekent dat ze niet worden genummerd.
-
Klik OK.
