Dit artikel leidt je door de stappen voor het maken van een eenvoudige dakkapel:

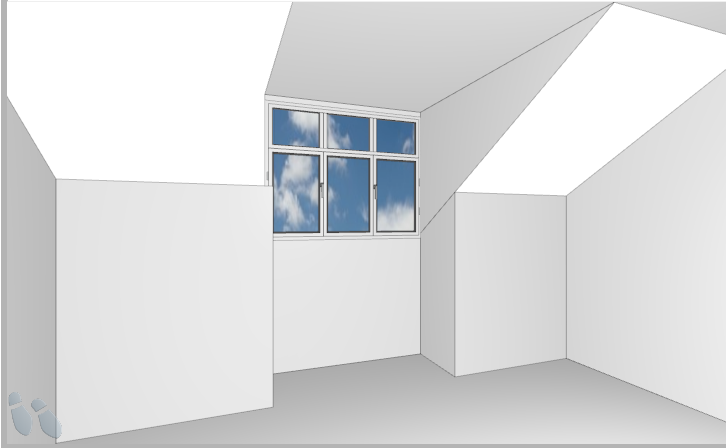

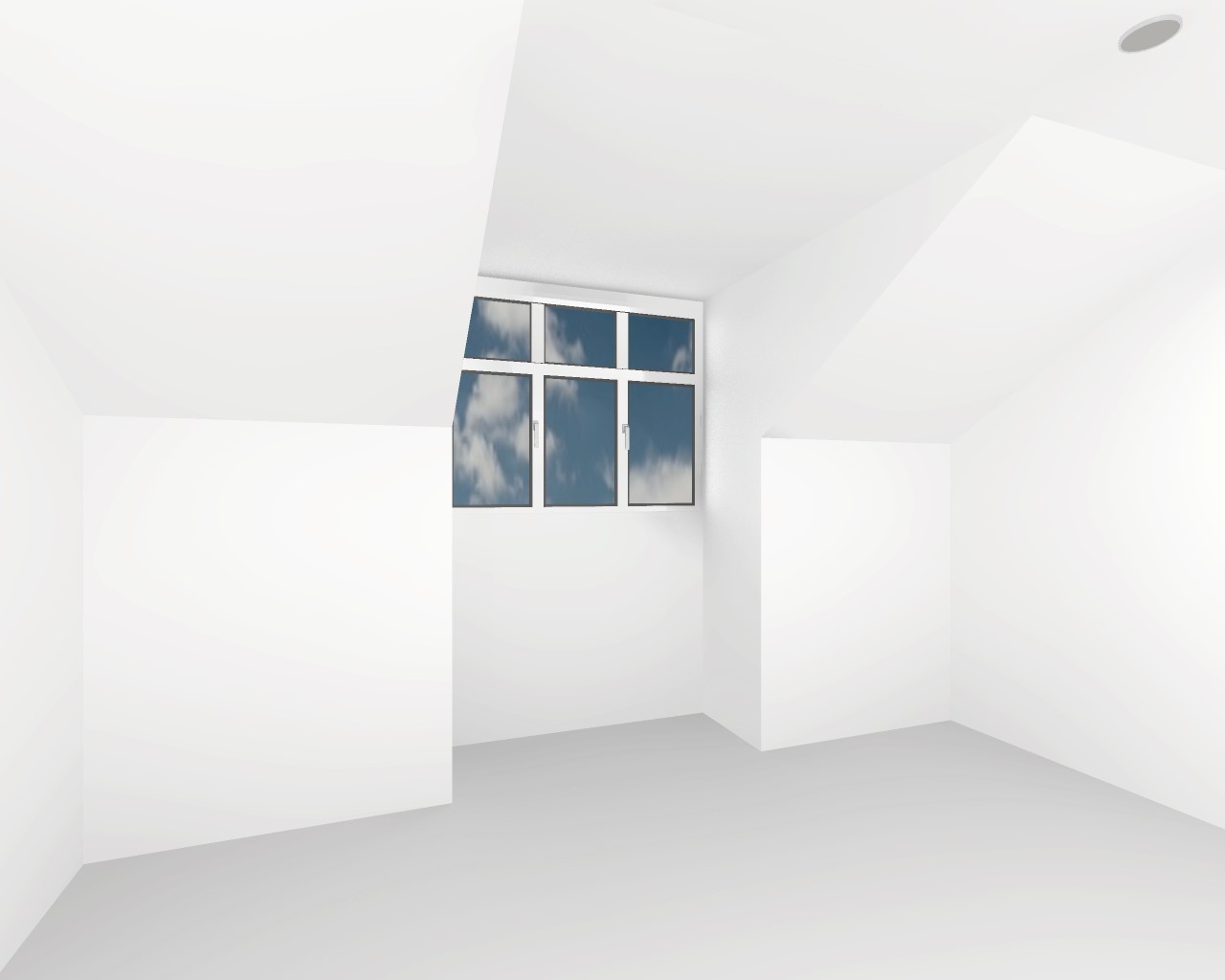

| Voor renderen: | Na renderen: |
Opmerking: Indien u een complexere constructie wenst, kan deze gerealiseerd worden met een combinatie van schuine plafondvormen en binnenwanden. Als je hierbij hulp nodig hebt, neem dan contact op met je lokale Ondersteuningsteam en geef ze foto's of een diagram van wat je wilt bereiken.
Stap 1 - Creëer het schuine plafond met opening
In Kamerdefinitie modus:
- Selecteer de buitenmuur waaraan de dakkapel wordt bevestigd.
-
Klik met de rechtermuisknop en selecteer Object schuin plafond toevoegen.
- In de Selecteer object venster, selecteer het juiste plafond voor de vorm van uw uitsnede en klik op Oké.
Opmerking: In ons voorbeeld hebben we gebruikt Schuin plafond met vierkant snijwerk W005 009C.
- Stel uw afmetingen in de Objectparameters venster:
- Breedte - standaard ingesteld op de breedte van de geselecteerde buitenmuur, maar kan indien nodig worden gewijzigd.
- Hoogte - hoe ver de helling naar beneden komt.
- Diepte - hoe ver van de? buitenkant wand steekt de helling de ruimte in (zijwaartse verplaatsing).
- Hoogte opening - Als u de bovenkant van de opening gelijk met het plafond wilt hebben (zoals in ons voorbeeld), stelt u dit hetzelfde in als Hoogte.
-
Afstand tot muur, links en Afstand tot muur, rechts - De afstanden van het linker- en rechteruiteinde van de muur, gemeten alsof u tegenover de geselecteerde muur staat. In ons voorbeeld hebben we ze gelijk gemaakt omdat we de opening centraal wilden hebben. Deze instellingen kunnen desgewenst echter ook worden gebruikt om het venster te verschuiven.
- Klik Oke
Stap 2 - Maak de pilaren met binnenmuren
In Kamerdefinitie modus:
- Klik op de Binnenmuur tekenen icoon:
- Met het enkele potlood geselecteerd, klikt u eenmaal en laat u los waar u wilt beginnen met het tekenen van de binnenmuur, en sleept u de lijn naar buiten.
Opmerking: Om de invoer van exacte metingen mogelijk te maken, klik met de rechtermuisknop op de getekende lijn en selecteer Eigendommen. Hier kunt u de exacte muurlengte invoeren.
- Klik met de rechtermuisknop en selecteer Sluit vorm met aangegeven dikte.
- In de Compleet: dikte aangeven venster, voer de tweede binnenmuurdimensie in om de pilaar te maken en kies de richting om de figuur te sluiten:
- Links = Tegen de klok in vanuit de richting van de cursorpijl.
-
Rechts = Met de klok mee vanuit de richting van de cursorpijl.
Opmerking: In de plattegrond ziet u een gearceerd voorbeeld van de muur.
- In Eigenschappen binnenmuur de standaard Hoogte waarde is de volledige hoogte van de kamer. Verander dit niet, aangezien de pilaar de plafondhelling moet raken om een naadloze verbinding te vormen. Klik in plaats daarvan gewoon op Oké.
Herhalen Stap 2 - Maak de pilaren met binnenmuren om zo nodig een tweede pijler te creëren.
Stap 3 - Voeg een venster toe
Zien Een raam aan een muur toevoegen voor instructies over het toevoegen van een venster.
Opmerking: Nadat u een venster heeft toegevoegd, kunt u: slepen en neerzetten om het raam langs de muur te verplaatsen. Je kan ook klik met de rechtermuisknop en selecteer Objecteigenschappen om parameters te bewerken, zoals frame, molding en diepte.
