In Winnaar het woord installaties wordt gebruikt voor schakelaars, buizen, stopcontacten. Soms moet je de symbolen weergeven in een kookeiland of in een muur met hoeken of een lijst. Hiervoor gebruikt u een doorsnede.
Dit artikel geeft instructies over het plaatsen van de doorsnede En hoe het installatieobject in te voegen.
Een doorsnede plaatsen
- Klik op het icoon Kamerdefinitie modus in de linkerbovenhoek:
-
Omdat het handig is om de keukenmeubels in de plattegrond te zien voor de volgende stappen, klikt u met de rechtermuisknop op de plattegrond en selecteert u Zichtbare lagen.
-
Kies de optie Kamer met installaties en onderkasten.
Opmerking: Om andere meubels te zien dan basiseenheden: In de Zichtbare lagen menu heb je de optie Profiel definiëren selecteer dit en onder de Object > zichtbaarheid gebied, kunt u op de knoppen klikken eenheden tussen B en W (basis en muur) en/of Wandmeubel zoals vereist.
-
Teken een doorsnede op het plan:
Zie artikel doorsneden voor hoe u dit moet doen.

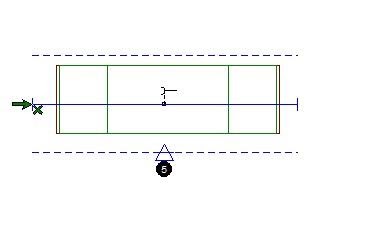

Voorbeeld 1: Als je een eiland op de plattegrond hebt, teken dan de doorsnede in het midden ervan en bedek de hele lengte:

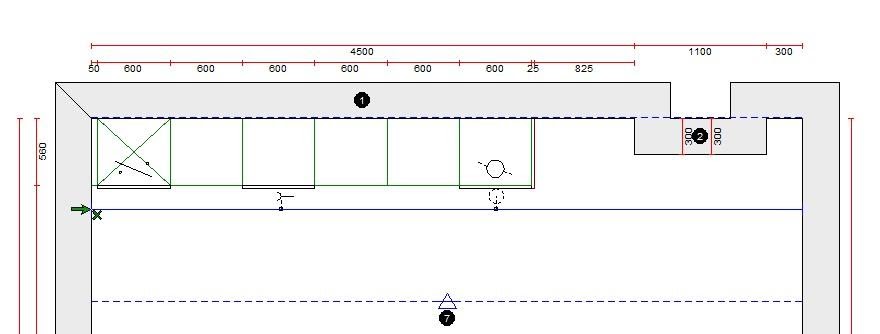

Voorbeeld 2: Als u een lijstwerk of een muur met hoeken heeft, teken dan de dwarsdoorsnede tegenover de muur, dichtbij de muur en bedek de hele lengte:
- Klik op het pictogram Selectiegereedschap
Klik vervolgens op de doorsnedelijn. Zodra de doorsnede is geselecteerd, is deze actief en geel in het plan. Dit betekent dat u met de rechtermuisknop verschillende doorsnedeopties kunt selecteren. Voor meer details over de beschikbare opties, zie het artikel Doorsnede-aanzichten.
Installaties invoegen op een doorsnede
- Wanneer de doorsnedelijn actief is (zie punt 5 hierboven), klikt u op de rechter muis knop.
- Selecteer installatiesymbool toevoegen.
- Kies de gewenste installatie en klik OK.
Tip: Fof een snelle zoekactie, de installatiesymbolen zijn in verschillende groepen in het linkergedeelte van de Selecteer objectvenster: elektra, sanitair, gas, cijfers, letters en diversen.
Klik op de zoekknop aan de rechterkant om het gewenste symbool te vinden door het installatietype in het zoekvak in te voeren, bijvoorbeeld rechthoekig gat. Winner laat je alle symbolen zien die de zoektekst in de beschrijving bevatten.
-
U kunt de positie van het object in de Selecteer plaatsing voor object venster. U kunt de verschillende waarden van een parameter wijzigen door op de regel te klikken en de waarde in te voeren in het veld onder aan het venster.
- Klik OK en u ziet het symbool in de plattegrond en/of aanzicht.
