Wat u in een plattegrond of hoogte ziet, wordt bepaald door wat is geselecteerd in Zichtbare lagen.
Als u uw installatieobjecten niet kunt zien, betekent dit dat u de optie hebt geselecteerd Ruimte zonder installaties van de Vzichtbare lagen menu of een andere optie die geen installaties omvat.
Volg de onderstaande stappen om dit te wijzigen:
Voor beide opties start in Kamerdefinitiemodus:
Hoe u installatieobjecten op de plattegrond kunt weergeven:
- Klik met de rechtermuisknop op het plan en selecteer Zichtbare lagen.
- Kies de meest geschikte optie voor u - Als u een elektroplan ontwerpt, zijn de beste opties die u kunt kiezen waarschijnlijk: ruimte met installaties en alle maatregelen of ruimte met installaties en basisunits.

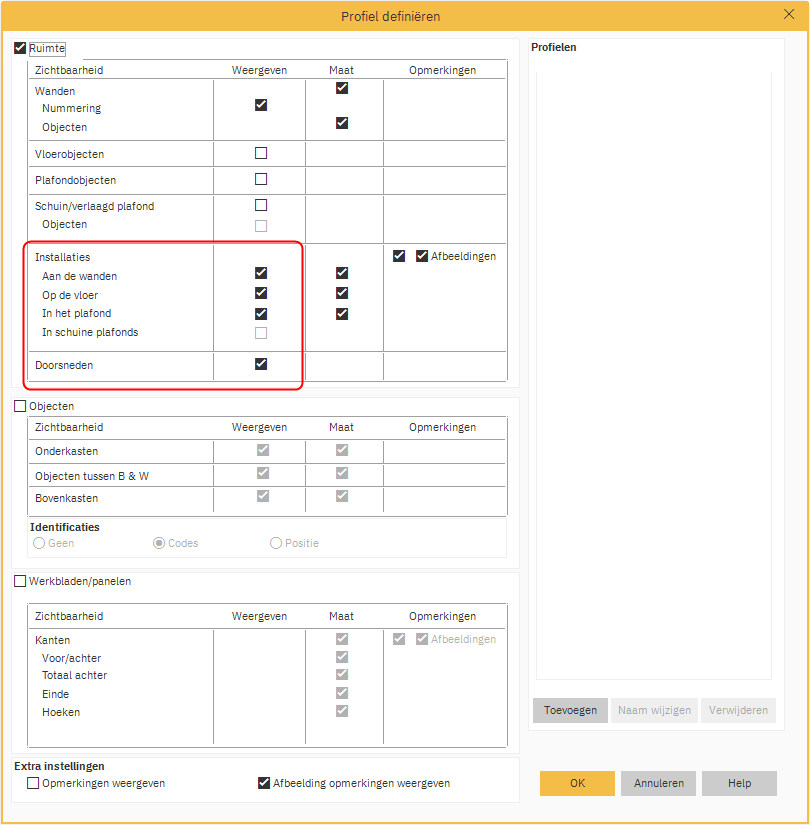

- Klik met de rechtermuisknop op het plan opnieuw en selecteer Zichtbare lagen Profiel definiëren.
- Controleer of de Installaties Kolom weergeven selectievakjes op de juiste manier zijn aangevinkt.
Hoe u installatieobjecten op het aanzicht kunt weergeven:
- Klik met de rechtermuisknop op de hoogte en selecteer Zichtbare lagen.
- Kies de meest geschikte optie voor u (Als u een elektroplan maakt, zijn waarschijnlijk de beste opties die u kunt kiezen: Installatieplan, installatieplan met objecten of installatieplan met objecten en codes).

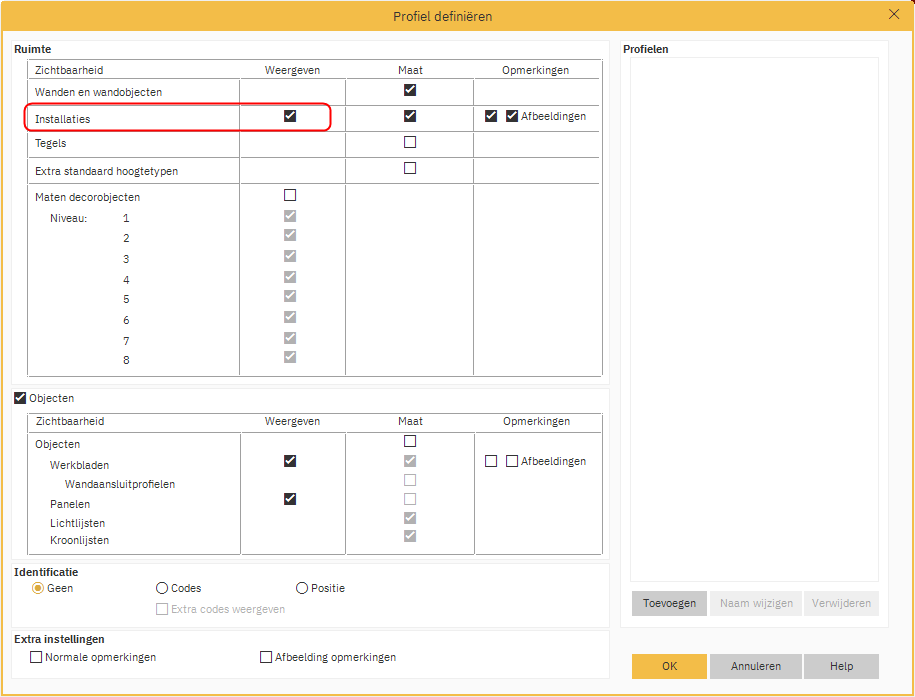

- Klik met de rechtermuisknop op de hoogte opnieuw en selecteer Zichtbare lagen Profiel definiëren.
- Controleer of de Installaties Kolom weergeven selectievakje is aangevinkt.
