Dit artikel geeft een gedetailleerde beschrijving van de wandeigenschappen venster vanaf versie 12.4a3 en later. Als je een buitenmuur hebt getekend, kun je de eigenschappen ervan aanpassen. Dit kan gedaan worden terwijl u de ruimte aan het tekenen bent of nadat u de ruimte voltooid heeft.
Opmerking: Om de eigenschappen van een interne of valse muur te wijzigen, zie artikel Eigenschappen binnenmuur
Terwijl u de ruimte tekent

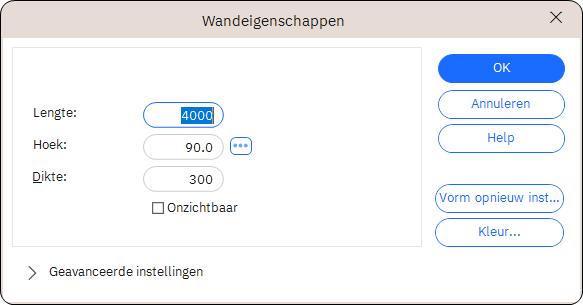

Terwijl u elke buitenmuur tekent, + symbool verschijnt aan het ene uiteinde van de muur. Als u op de + symbool klikt brengt dit de essentiële wandeigenschappen naar voren.

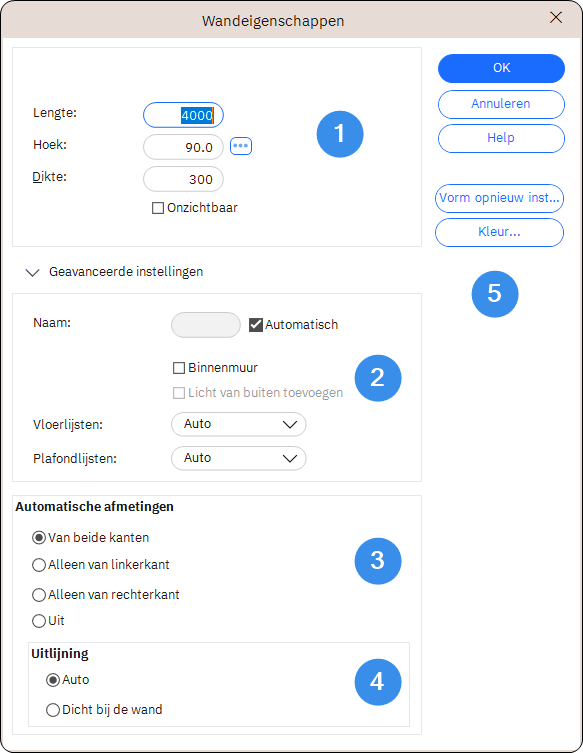

Om alle functies te zien van de Muur eigenschappen, Klik op de Geavanceerde instellingen pijl.
Gebied 1
Lengte
Dit veld toont de lengte van de wand/rand. De waarde kan worden bewerkt.
Dikte
Dit veld geeft de dikte van de muur weer. De waarde kan worden bewerkt.
In Winner worden ruimte objecten automatisch aangepast aan de diepte van de muur als je de dikte van de muur wijzigt. Dit geldt als het ruimte object dezelfde diepte heeft als de originele muur, of als het ruimte object dieper is dan de nieuwe muur. In beide gevallen passen ze zich automatisch aan de nieuwe dikte aan.
Hoek
Dit veld toont de hoek van de muur ten opzichte van de vorige muur/rand. De waarde kan worden bewerkt.
Onzichtbaar
Als u wilt dat de muur onzichtbaar is, moet u het vakje aanvinken. De onzichtbare muur verschijnt als een stippellijn in de plattegrondtekening. Als u dit vakje aanvinkt, wordt er buitenlicht aan de kamer toegevoegd.
Dit wordt beschreven in de sectie: Hoe maak je een muur onzichtbaar
Opmerking Wanneer je een muur op Onzichtbaar zet, worden de afmetingen/automatische afmetingen UIT gezet voor de betreffende muren. Bovendien zullen de afmetingen op de aangrenzende muren verdwijnen. Als deze behouden moeten blijven, selecteer dan langs beide kanten in de wandeigenschappen onder automatische afmetingen. Dit moet gebeuren voor elke muur waar de afmetingen moeten worden weergegeven.
Gebied 2
Naam
Dit veld toont de naam/het nummer van de muur/rand.
Als je gebruik maakt van automatische toewijzing van nummers, zal Winner automatisch een nummer toekennen in dit veld.
Als u het vinkje uitschakelt en dit veld wijzigt, zal Winner de automatische nummering van muren uitschakelen.
Dit betekent dat nieuwe wanden of doorsneden die je vanaf nu aanmaakt, niet automatisch een nummer krijgen. Dit zou handmatig moeten worden toegewezen in Wandeigenschappen voor elke nieuwe wand die wordt getekend.
Plinten
Auto: De plinten worden automatisch ingeschakeld.
Aan: De plint wordt automatisch ingeschakeld.
Uit: De plinten worden automatisch uitgeschakeld.
Koof
Auto: De koof wordt automatisch ingeschakeld.
Aan: De kooflijst wordt automatisch ingeschakeld.
Uit: De koof wordt automatisch uitgeschakeld.
Gebied 3 Automatische afmetingen
In dit groepsvak kunt u selecteren of de afmetingen in de plattegrond en in het aanzicht getoond moeten worden en zo ja hoe.
OPMERKING: Uw oriëntatiepunt met betrekking tot de richtingen "rechts" en "links" is dat: je staat in de kamer en kijkt naar de betreffende muur .
Van beide kanten - Afmetingen van beide zijden van de muur zijn weergegeven. Deze optie is standaard voor zichtbare muren.
Alleen vanaf de linkerkant - Alleen afmetingen vanaf de linkerkant van de muur worden getoond.
Alleen vanaf de rechterkant - Alleen afmetingen vanaf de rechterkant van de muur worden getoond.
Uit - De automatische maatvoering op de muur is uitgeschakeld.
Deze optie is standaard voor onzichtbare muren. Als het veld Onzichtbaar is aangevinkt, wordt dit veld automatisch uitgeschakeld.
Gebied 4 Uitlijning
Stel de weergegeven metingen in op: Auto of Dicht bij de muur.
Auto zal de meting uitlijnen met de buitenste muur aan de kant van het plan waar deze is geplaatst, zolang de meting niet over een andere muur gaat:
Dicht bij de muur zal de meting dicht bij de muur uitlijnen en andere muren negeren waarmee deze in conflict kunnen komen.
Gebied 5
Vorm opnieuw instellen
Klik op deze knop als u een fout maakt en de vorm van de kamer opnieuw wilt instellen.
Kleur
Als u op de knop Kleur klikt, kunt u selecteren welke kleur de muur moet hebben. De Materiaal toewijzen aan oppervlak venster zal verschijnen.
Zodra je de ruimte hebt voltooid

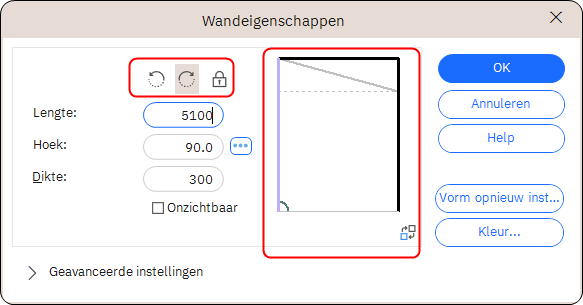

Het initiële dialoogvenster met muureigenschappen heeft een aantal extra opties naast de opties die worden weergegeven wanneer u de kamer maakt. In Ruimtedefinitie modus, klik om de buitenmuur te markeren, klik vervolgens met de rechtermuisknop en selecteer Muureigenschappen...
Je hebt nu wat extra knoppen bovenaan =
Vorige muur(en) verplaatsen | |
Verplaats volgende muur(en), dit is de standaardinstelling | |
Pas alleen de geselecteerde muur aan - behoud alle andere muren en hoeken. |
Je kunt ook een voorbeeld van de vorm van de ruimte zien en als je de lengte van een muur of de hoek wijzigt, zie je een schakelknop verschijnen:
U kunt tussen de opties schakelen om te kiezen hoe de wijzigingen de vorm van de ruimte beïnvloeden.
De kleurcodering van de kamerpreview is als volgt:
- De huidige (geselecteerde) muur is paars.
- De oude muren zijn aangegeven met een grijze stippellijn.
- Muren die veranderen door de nieuwe vorm van de kamer zijn zwart.
- Muren die niet zijn gewijzigd, worden weergegeven als grijze lijnen.
