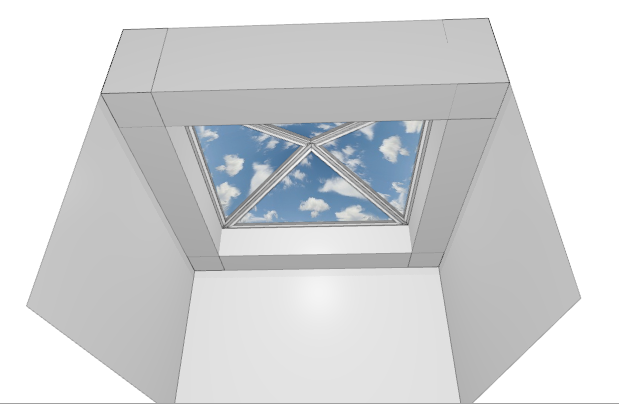

Dit artikel leidt u door de stappen van het maken van een eenvoudige daklantaarn:
Opmerking: Als u een complexere structuur nodig heeft, neem dan contact op met uw lokale Ondersteuningsteam en geef ze foto's of een diagram van wat je wilt bereiken.
Een daklantaarn maken
In Kamerdefinitie modus:
- In de Kamer eigenschappen venster, zet de Plafondhoogte naar de gewenste top van de daklantaarn, waar het glazen dak op een punt komt.
Opmerking: Voor meer informatie, zie Hoe de hoogte van het plafond te veranderen?.
- Kies een buitenmuur en plaats er een binnenmuur tegenaan. In de Compleet: dikte aangeven venster, zet de Diepte van de binnenmuur om het vlakke gedeelte van het plafond te simuleren; een kleinere diepte zal gelijk zijn aan een grotere daklantaarn, en een grotere diepte zal gelijk zijn aan een kleinere daklantaarn. Klik Oké .
Opmerking: Voor meer informatie, zie Teken een binnenmuur.
- In de Eigenschappen binnenmuur venster, zet de Hoogte als het verschil tussen de gewenste plafondhoogte en de top van de daklantaarn. Als de apex bijvoorbeeld 3000 mm hoog was en de gewenste plafondhoogte 2400 mm hoog, zou het verschil 600 mm zijn. Klik vervolgens op de Geavanceerde instellingen vervolgkeuzemenu en stel de Afstand van vloer tot de gewenste plafondhoogte, en klik op OKÉ.
Opmerking: Voor meer informatie, zie Eigenschappen binnenmuur.
- Selecteer de binnenrand van de binnenmuur, dan klik met de rechtermuisknop en selecteer Object schuin plafond toevoegen.
Opmerking: Mogelijk moet u eerst de binnenmuur op zijn plaats slepen en neerzetten.
- In de Selecteer object venster, selecteer W005 001 en klik Oké.
Opmerking: Met dit schuine plafond kunt u de hoogte en diepte specificeren, die beide vereist zijn.
- In de Stel parameters in voor object raam vult u de afmetingen van uw daklantaarn in:
- Breedte = Zou normaal overeenkomen met de breedte van de geselecteerde binnenmuurrand.
- Hoogte = Voer de waarde in die het verschil is tussen het plafond en de apex. Deze waarde moet overeenkomen met de hoogte van de eerder geplaatste binnenmuur.
-
Diepte = Hoe ver van de helling projecten (de laterale verplaatsing). Deze waarde moet tot aan de top van de daklantaarn zijn, waar alle hellingen samenkomen tot een punt.
- In de Selecteer plaatsing voor object raam, in de Afstand veld invoeren 0.
Opmerking: Indien nodig kunt u het object slepen en neerzetten om het later opnieuw te positioneren.
- Selecteer de binnenmuur met het schuine plafond bevestigd en klik met de rechtermuisknop en Kopiëren.
- Selecteer ze één voor één en plak ze op de drie overgebleven buitenmuren. In ons voorbeeld zijn deze allemaal even lang. Als u buitenmuren van verschillende lengte heeft, moet u de lengte van de binnenmuur en de objectbreedte van het schuine plafond aanpassen aan de buitenmuur waaraan ze zijn bevestigd.
- In de Perspectief venster, selecteer een van de hellingen, klik met de rechtermuisknop en selecteer Object toevoegen.
- In de Selecteer object venster, selecteert u een venster met de juiste vorm. In ons voorbeeld hebben we gebruikt Gevelraam W006 004. Klik Oké.
- In de Parameters instellenvoor object venster, voer de . in Breedte en Hoogte van het hellingsvlak en klik op Oké. In de Selecteer plaatsing voor object venster, zorg ervoor dat beide afstandswaarden zijn: 0 en klik Oké.
Opmerking: U zou deze metingen moeten kunnen zien in de Hoogte voorzijde venster.
- Selecteer het venster dat u zojuist hebt geplaatst, dan klik met de rechtermuisknop en selecteer Eigendommen. Voer in het venster Objectparameters de Diepte net zo 0 en klik Oké.
Opmerking: Hier kunnen gebruikers ook andere instellingen aanpassen, zoals de breedte van het raamkozijn en de vleugel.
- Herhaal stappen 10 tot 13 voor de drie resterende hellingsvlakken.
