In Winner, gli utenti possono aggiungere uno o più punti a una parete esterna per dividerla e creare una nuova sezione o più sezioni. Una sezione può poi essere spostata, utilizzando le funzioni Aggiungi punto e Spostamento parallelo. Questo è utile per aggiungere una stanza extra a un progetto, ad esempio un ripostiglio, o per modificare le dimensioni di una stanza senza eliminare alcuna parete esterna.
Questo video mostra come aggiungere due punti e dividere la parete esterna in tre sezioni, quindi spostare la sezione centrale.
A livello Alternativo, in Modalità definizione stanza:
-
Clic sinistro su una parete esterna per selezionarla.
Poi nella versione 12.5a6 o superiore
- Cliccare sull'icona Aggiungi punto nella sotto-barra degli strumenti:
OPPURE nelle versioni precedenti
- Clic destro e selezionare Aggiungi punto.
- Nella finestra di dialogo Dividi linea in due (aggiungi punto), inserire un valore in millimetri (mm) nel campo per Distanza A o Distanza B.
Inserire un valore in Distanza A creerà la nuova sezione sul lato sinistro della parete.
Inserire un valore in Distanza B creerà la nuova sezione sul lato destro della parete.
Nota: Sinistra e destra sono determinate come se l'utente stesse guardando la parete selezionata.
- Cliccare OK.
- Se la parete deve essere divisa/sezionata in più di due pezzi, ripetere i passaggi da 1 a 3 fino a creare la sezione desiderata.
Nota: Le pareti vengono rinumerate automaticamente man mano che si creano nuove sezioni.
-
Clic sinistro sulla nuova sezione della parete esterna per selezionarla.
- Clic destro e selezionare Spostamento parallelo.
- Nella finestra di dialogo Spostamento parallelo linea, inserire un valore in millimetri (mm).
Nota: Inserire un + o un - determinerà la direzione dello spostamento.
- Cliccare OK.
Nota: È possibile aggiungere una parete interna con una porta per separare l'area appena creata. Vedere gli articoli Disegnare una parete interna e Inserimento di un oggetto in una parete interna.

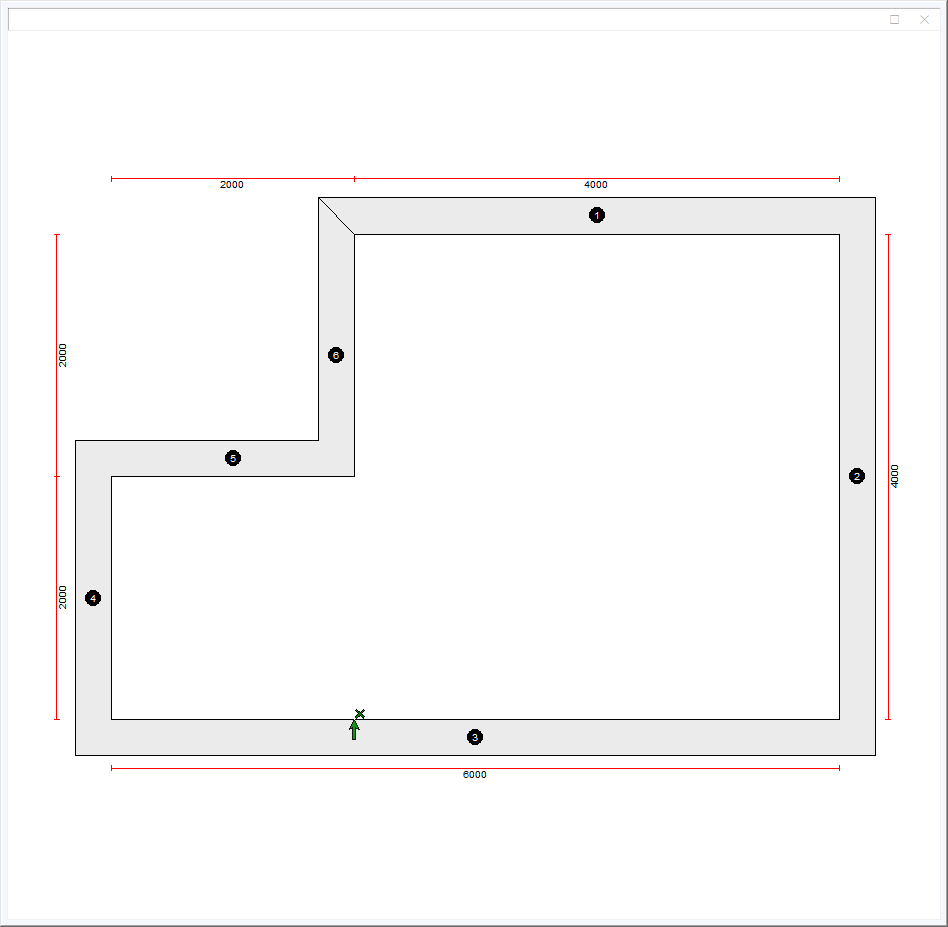

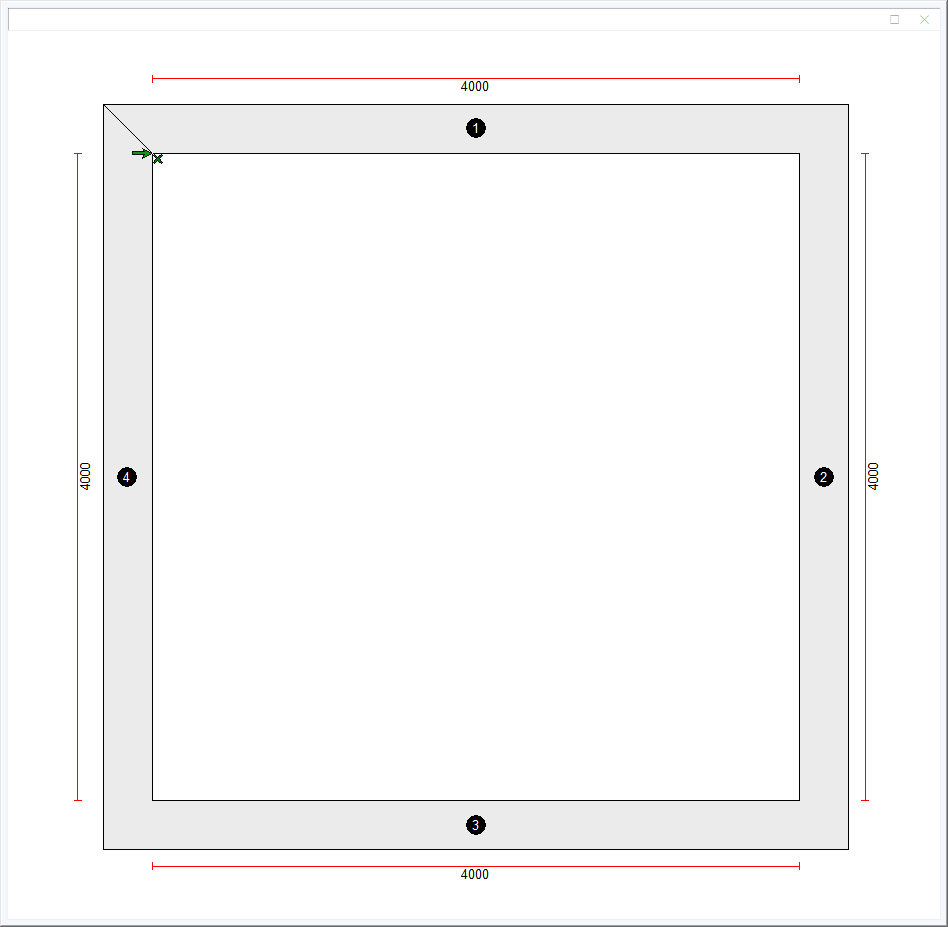

L'illustrazione sottostante mostra il risultato dell'aggiunta di un singolo punto e della divisione della parete esterna in due sezioni:
| Prima | Dopo |
