Puoi creare un'aggiunta di una finestra a bovindo nel tuo progetto procedendo nel seguente modo:
Nota: questo è il metodo dalla versione 12.4a3 in poi.

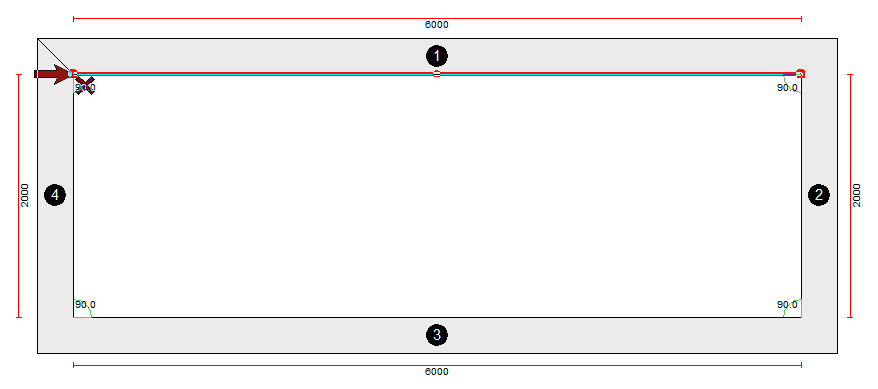

Inizia inserendo i tuoi muri.
- In questo esempio, il Muro 1 sarà la base per creare il bovindo.
Le misure in questo esempio sono: - Larghezza frontale del bovindo: 2000 mm
- Pareti su ciascun lato del bovindo: 1000 mm
- Pertanto la lunghezza iniziale della parete richiesta in questo esempio sarà 6000 mm.
Crea punti nel Muro 1
- Fai clic con il tasto destro su Muro 1 e seleziona Aggiungi punto.
- Nella riga Dividi in due finestre, inserisci 1000 mm in Distanza A per creare il muro sul lato sinistro del bovindo.
- Fai clic con il tasto destro su Muro 2 e ripeti il processo: seleziona Aggiungi punto e inserisci 1000mm in Distanza B per creare la parete laterale destra.

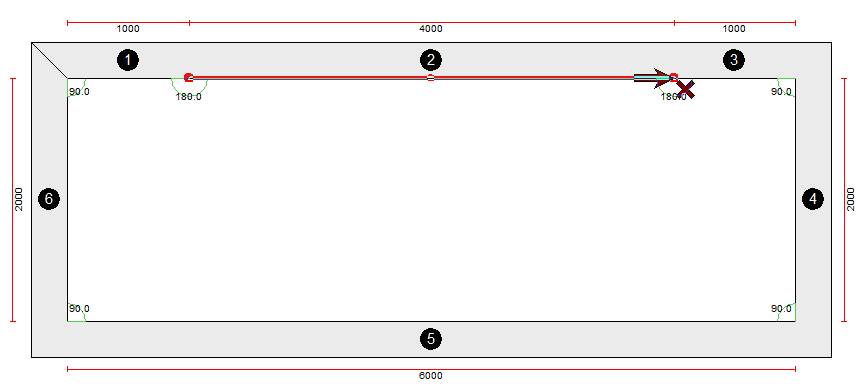

Ora avrai 3 muri sulla stessa linea.
Parete di spostamento parallelo 2
-
Fai clic con il pulsante destro del mouse su Muro 2 e seleziona Spostamento parallelo.
- Nella finestra Linea di spostamento parallelo, inserisci la distanza alla quale desideri che il bovindo si estenda. In questo esempio sarà 2000mm.
- Clicca OK.

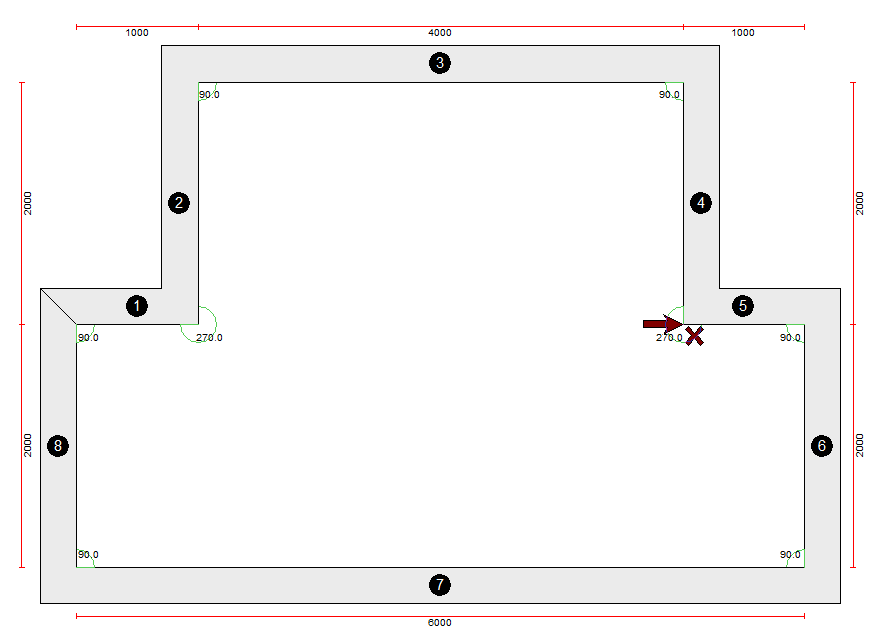

I muri sono stati creati automaticamente su entrambi i lati.

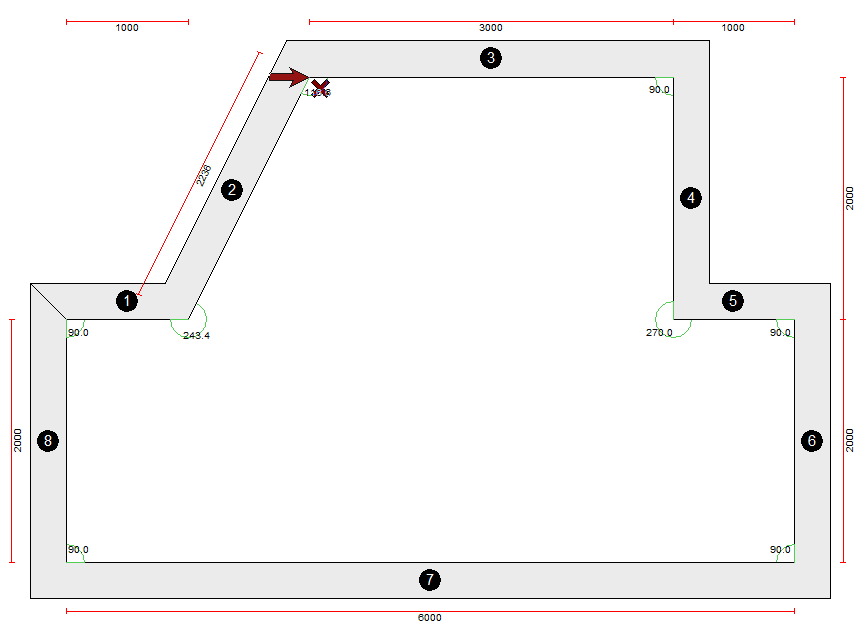

Riduci la lunghezza del Muro 3

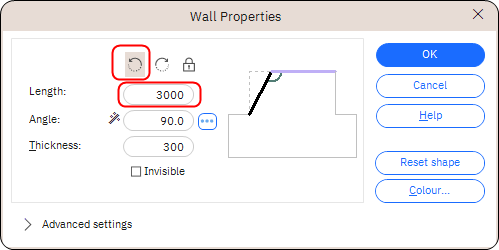

- Fai doppio click sul Muro 3.
- Nella finestra Proprietà muro, modifica la Lunghezza da 4000 a 3000.
- Selezionare la la modifica influenzerà l'icona del muro precedente
- Clicca OK.
-

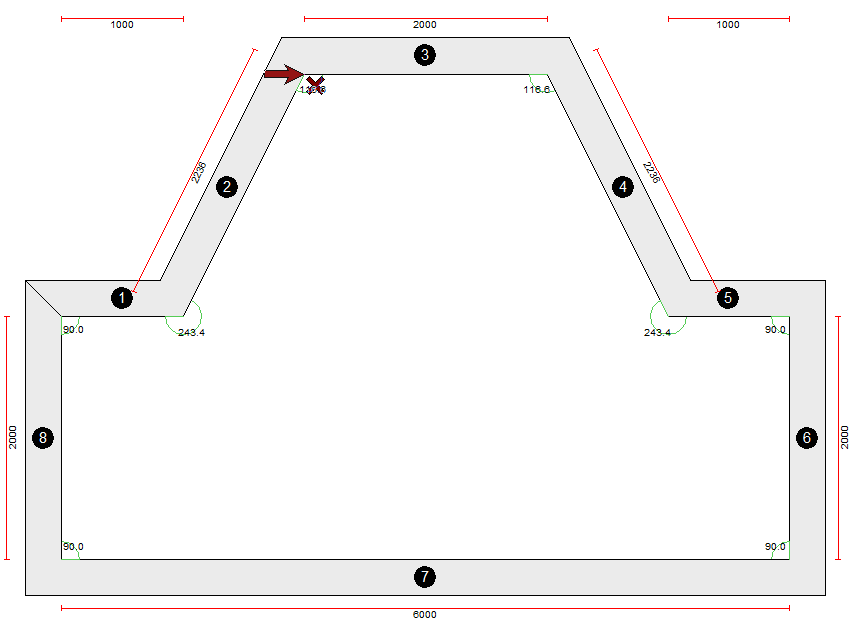

Fare doppio clic sul Muro 3 di nuovo.
- Questa volta cambiare la Lunghezza da 3000 a 2000mm.
- Selezionare la modifica influenzerà l'icona del muro successivo
- Se necessario utilizzare l'icona attiva/disattiva
finché l'anteprima non mostra la forma richiesta.
- Clicca OK.

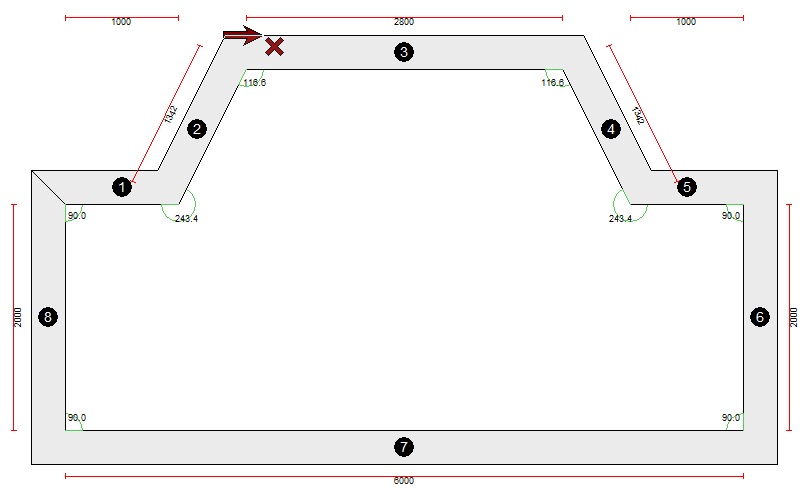

Una finestra a bovindo è stata ora aggiunta al progetto. Se l'estensione è troppo lunga o troppo corta, utilizza lo spostamento parallelo per effettuare le regolazioni:
- Fare clic con il tasto destro sul Muro 3.
- Selezionare Spostamento parallelo.
- Nella finestra Linea di spostamento parallelo, inserisci il valore che desideri per regolare la lunghezza estesa.
Nota: inserire una cifra negativa per abbreviare.
