In Winner la parola installazioni è usata per interruttori, tubi, prese. A volte è necessario riportare i simboli in un'isola o in un muro con angoli o una modanatura. Per fare ciò si utilizza una vista in sezione.
Questo articolo fornisce istruzioni sul posizionamento della vista in sezione e come inserire l'oggetto di installazione.
Posizionamento di una vista in sezione
- Fare clic sull'icona della modalità Definizione della stanza nell'angolo in alto a sinistra:
-
Poiché è utile vedere i mobili della cucina nella planimetria per i passaggi successivi, fare clic con il pulsante destro del mouse sulla planimetria e selezionare Strati visibili.
-
Scegli l'opzione Locale con installazioni e basi.
Nota: Per vedere gli altri tipi di mobili oltre alle basi: Nel menu Livelli visibili hai la possibilità di Personalizzare il profilo seleziona questo comando e sotto l'area Oggettivisibilità puoi cliccare i pulsanti elementi tra B & P (base e parete) e/o pensile come richiesto.
-
Disegna una vista in sezione a partire dalla pianta:
Vedi articolo Viste in sezione per come farlo.

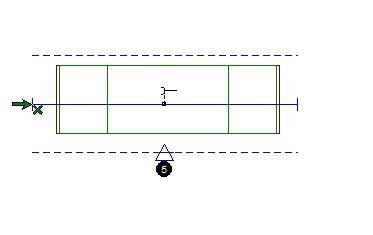

Esempio 1: se hai un'isola sulla pianta, disegna la vista in sezione al centro di essa e coprila per tutta la sua lunghezza:

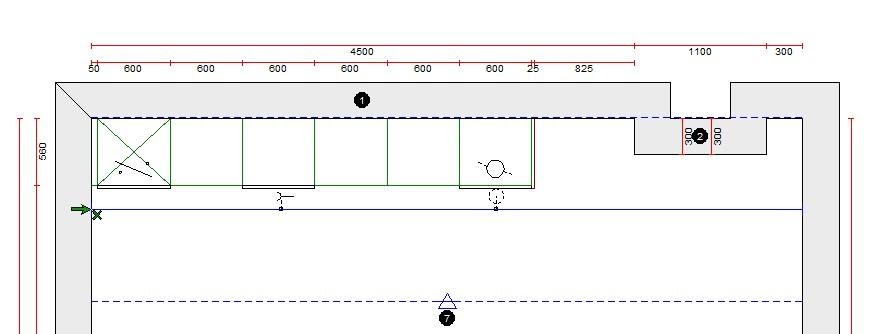

Esempio 2: Quando hai una cornice o un muro con angoli, disegna la vista in sezione opposta al muro, avvicinalo e copri tutta la sua lunghezza:
- Clicca l'icona dello strumento Seleziona
quindi clicca la linea della vista in sezione. Una volta selezionata la vista in sezione è attiva e gialla nella pianta. Ciò significa che puoi scegliere diverse opzioni di vista in sezione utilizzando il pulsante destro del mouse. Per maggiori dettagli sulle opzioni disponibili vedi l'articolo Viste in sezione.
Inserire impianti in una vista in sezione
- Quando la linea della vista in sezione è attiva (vedi punto 5 sopra), fare clic sul pulsante destro del mouse.
- Seleziona Aggiungi simbolo tecnico.
- Scegli l'installazione desiderata e fai clic su OK.
Nota bene: Per una ricerca veloce, i simboli degli impianti sono classificati in diversi gruppi nell'area sinistra del Seleziona la finestra dell'oggetto: materiale elettrico, idraulico, gas, numeri, lettere e varie.
Fare clic sul pulsante di ricerca a destra per trovare il simbolo desiderato inserendo il tipo di installazione nella casella di ricerca, ad esempio foro rettangolare. Winner ti mostrerà tutti i simboli che contengono il testo di ricerca nella descrizione.
-
È possibile impostare la posizione dell'oggetto nella finestra Seleziona il posizionamento per l'oggetto. È possibile modificare i diversi valori di un parametro facendo clic sulla sua riga e inserendo il valore nel campo nella parte inferiore della finestra.
- Clicca OK e vedrai il simbolo nella vista in pianta e/o in prospetto.
