Ciò che vedi in una planimetria o in un prospetto è dettato da ciò che è selezionato in Livelli visibili.
Se non riesci a visualizzare gli oggetti degli impianti significa che hai selezionato l'opzione Stanza senza impianti dal menu Livelli visibili o qualsiasi altra opzione che non includa installazioni.
Per modificare questo, segui i passaggi seguenti:
Per entrambe le opzioni inizia da Modalità di definizione della stanza:
Come mostrare gli oggetti degli impianti sulla planimetria:
-
Fare clic con il pulsante destro del mouse sulla piantina e selezionare Livelli visibili.
- Scegli l'opzione più adatta a te - Se stai progettando una piantina degli impianti, probabilmente le migliori opzioni tra cui scegliere sono Locale con impianti e tutte le misure o locale con impianti e basi.
-

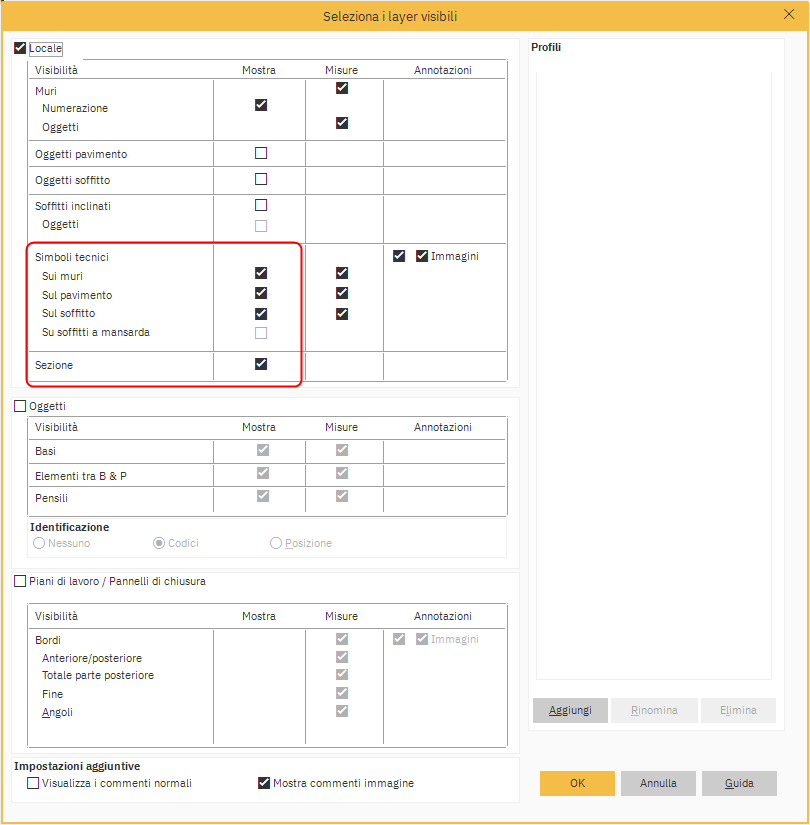

Fare clic con il pulsante destro del mouse nuovamente sulla planimetria e seleziona Livelli visibili Definisci profilo.
- Controlla che le caselle di spunta Installazioni Mostra colonna siano spuntate in modo appropriato.
Come mostrare gli oggetti dell'installazione sul prospetto:
-
Fare clic con il pulsante destro del mouse sul prospetto e selezionare Livelli visibili.
- Scegli l'opzione più adatta a te (se stai creando una piantina degli impianti, probabilmente le migliori opzioni tra cui scegliere sono Piano di installazione, piano di installazione con oggetti o piano di installazione con oggetti e codici).
-

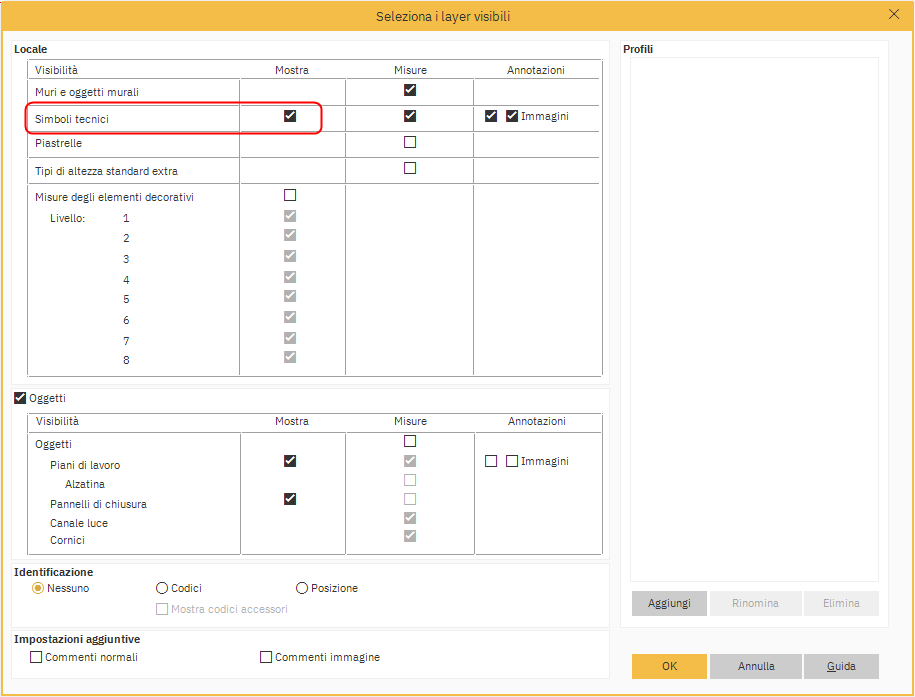

Fare clic con il pulsante destro del mouse nuovamente sul prospetto e selezionare Livelli visibili Definisci profilo.
- Controlla che la casella di spunta Installazioni Mostra colonna sia spuntata.
