Nella finestra Proprietà misura è possibile apportare ulteriori modifiche alle quote già create.
Per aprire la finestra Proprietà misura:
- Nella variante, cliccare sull'icona con il righello nella barra degli strumenti.
- Cliccare sull'icona con la freccia nera nella barra degli strumenti.
- Nella finestra Planimetria, fai clic sulla misura che si desidera modificare.
- Fare clic con il pulsante destro del mouse e selezionare Proprietà o premere CTRL+F5.
Nella finestra Proprietà misura, ci sono aree in cui è possibile apportare modifiche. Ogni area ha diverse opzioni:
MostraÈ possibile regolare la presentazione della misurazione.

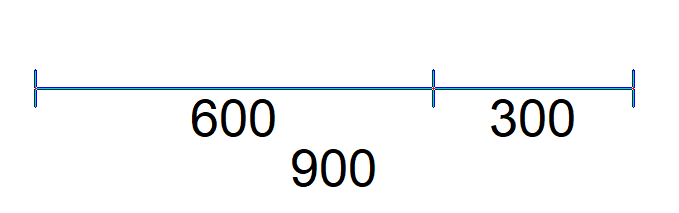

- Lunghezza totale – se hai una divisione tra una quota e l'altra, spuntando Lunghezza totale verrà visualizzata la quota totale assieme alle sotto sezioni con i punti di divisione:
- Linee di offset – Se hai spostato la quota dal punto in cui era stata originariamente disegnata, spuntando questa opzione verrà evidenziato il punto da dove è stata spostata la misura.
- Distanza dal punto precedente – se questa voce è selezionata, la lunghezza di una quota si presenta in mezzo al relativo segmento di quota, come mostrato sopra.

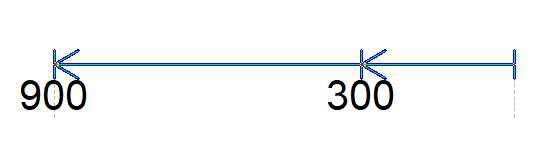

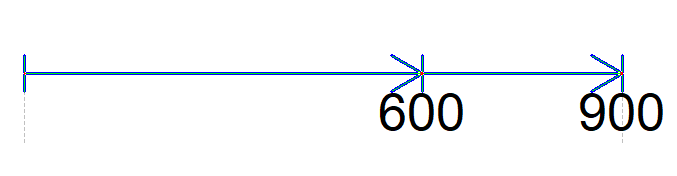

- Distanza dalla linea iniziale – dopo averlo selezionato, presenta la quota nel suo punto di partenza, mentre ogni punto successivo si aggiunge alla figura, come mostrato di seguito:
Guardare anche Inverti direzione.
Mostra
È possibile selezionare in quale modalità si desidera visualizzare le misure spuntando o deselezionando le relative caselle.
Mostra con livello misure
È possibile scegliere dove visualizzare la misurazione disegnata a mano selezionando un livello di misurazione specifico.
Allineamento (per misure muri esterni)
Ci sono tre opzioni per allineare le misure del muro esterno:
- Auto (come il muro)
- A muro
- Manuale

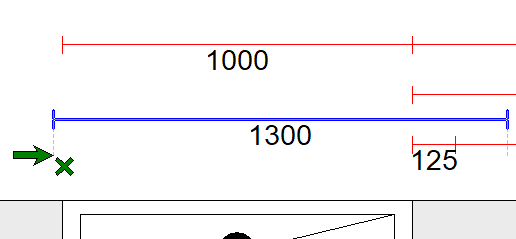

Auto (come il muro) allineerà la misura alla parete più esterna dal lato della planimetria in cui è posizionata, purché la misura non attraversi altre pareti:
Auto è l'impostazione predefinita per qualsiasi quota automatica.

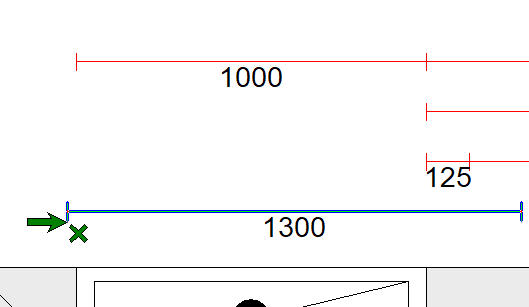

A muro allinea la misura vicino al muro, ignorando altri muri con cui potrebbe entrare in conflitto:
Le misure specifiche disegnate manualmente all'esterno delle pareti della stanza sono impostate di default come A muro. Ciò significa che ovunque saranno disegnate fuori dai muri, appariranno come una misura a muro.
Manuale in base alle specifiche esigenze.
Selezionare Manuale e fare clic su OK. Ora si potrà scegliere il posizionamento della misura disegnata a mano, trascinandola in posizione:
Lunghezza totale
Modificare la lunghezza totale inserendo una cifra nella casella.
Cambia direzione
Se Distanza dalla linea iniziale è attivo, facendo clic su questo pulsante si invertirà la direzione da cui vengono presentate le informazioni:
Per confermare le modifiche apportate, fare clic sul pulsante OK.
