Dans Winner, les utilisateurs peuvent ajouter un ou plusieurs points à un mur extérieur pour le diviser et créer une ou plusieurs nouvelles sections. Une section peut alors être déplacée, à l'aide de la fonction Ajouter un point et Décalage parallèle. Ceci est utile pour ajouter une pièce supplémentaire à une conception, par exemple une buanderie, ou modifier les dimensions d'une pièce sans supprimer de murs extérieurs.
Cette vidéo montre comment ajouter deux points et diviser le mur extérieur en trois sections, puis décaler la section centrale.
Au niveau de l'Option, en Mode de définition de pièce :
- Clique gauche sur un mur pour le sélectionner.
- Faites un clic droit et sélectionnez Ajouter point.
- Dans la boîte de dialogue Partager la ligne en deux (ajouter un nouveau point), entrez une valeur en millimètres (mm) dans le champ Distance A ou Distance B.
Entrer une valeur dans Distance A créera la nouvelle section sur le côté du mur gauche.
Entrer une valeur dans Distance B créera la nouvelle section sur le côté du mur droit.
Note: La gauche et la droite sont déterminées comme si l'utilisateur faisait face au mur sélectionné. - Cliquez sur OK.
- Si le mur doit être divisé/coupé en plus de deux morceaux, répétez les étapes 1. à 3. jusqu'à ce que la section requise soit créée.
Note : Les murs sont automatiquement renumérotés au fur et à mesure que de nouvelles sections sont créées. - Clique gauche sur la nouvelle section du mur extérieur pour la sélectionner.
- Faites un clic droit et sélectionnez Déplacement parallèle.
- Dans la boîte de dialogue Déplacement parallèle, entrez une valeur en millimètres (mm).
Note: Entrer un + ou - déterminera la direction du changement. - Cliquez sur OK.
Remarque : Un mur intérieur peut être ajouté avec une porte pour séparer la zone nouvellement créée. Voir les articles Dessiner un mur intérieur et Insertion d'un objet dans un mur intérieur.
L'illustration ci-dessous montre le résultat de l'ajout d'un seul point et de la division du mur extérieur en deux sections :
|

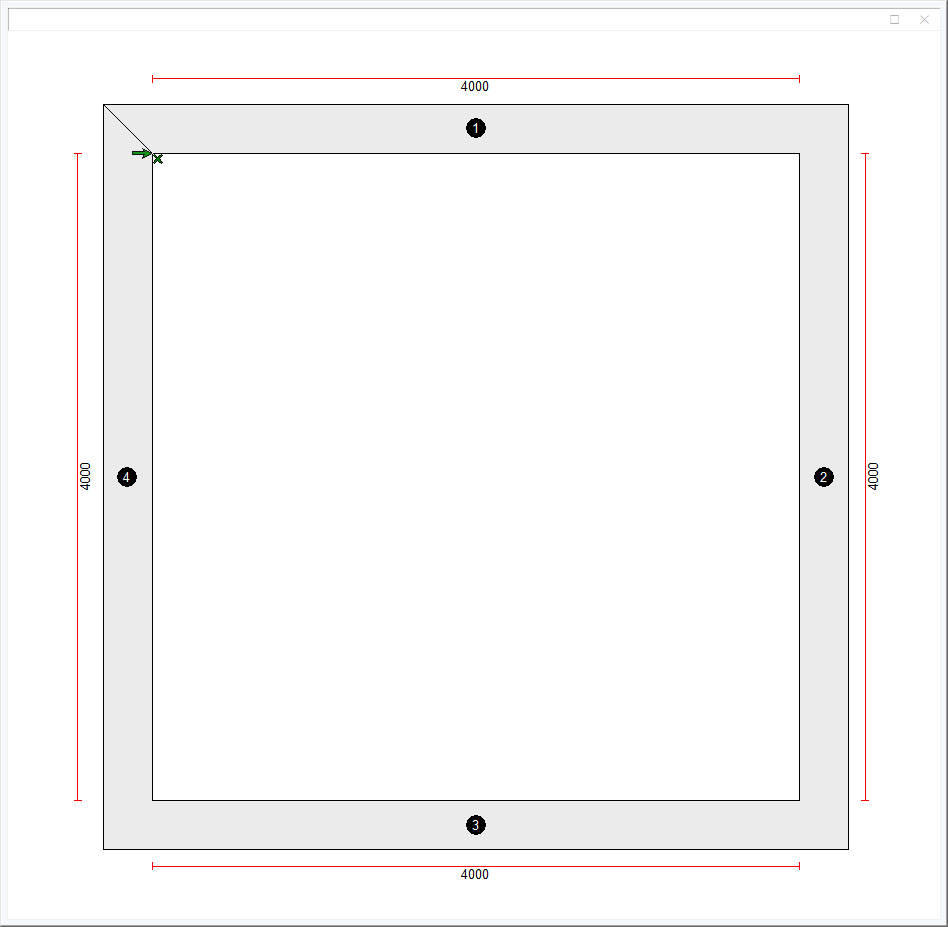

Avant de |

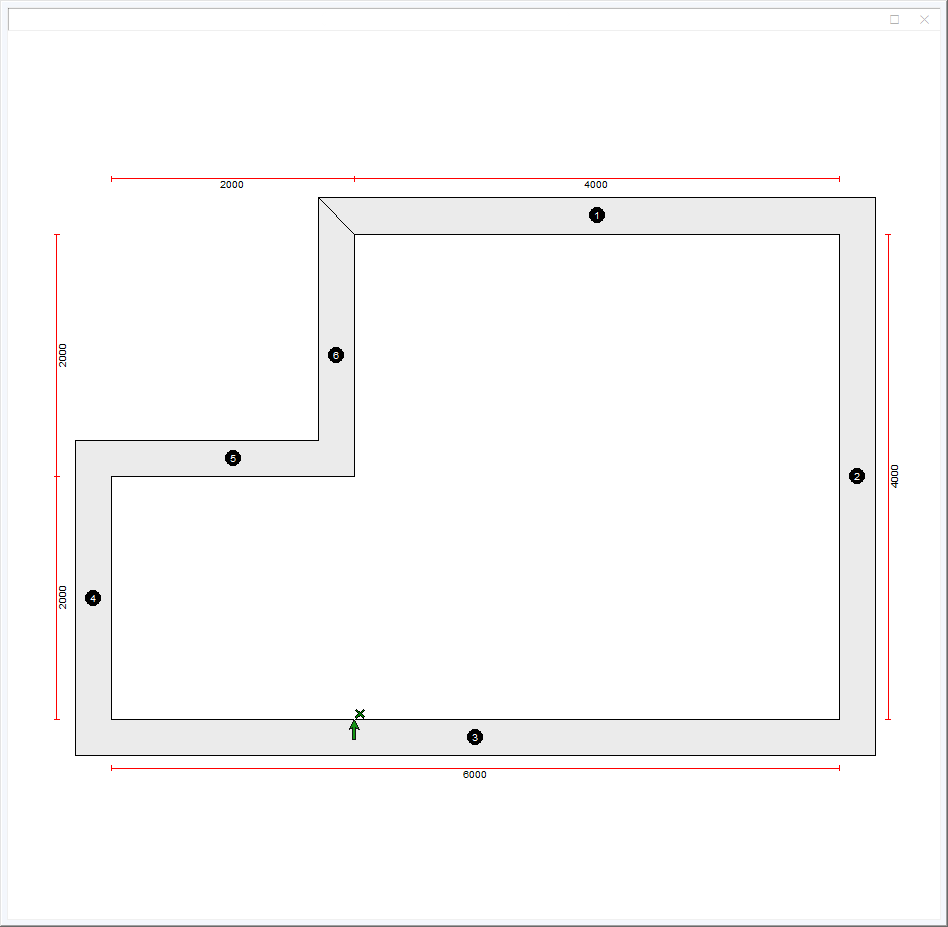

Après |
