Fermer la figure avec l'épaisseur indiquée

Caroline
  • Mise à jour

L'outil Fermer la figure avec l'épaisseur indiquée est un outil utilisé dans les options de dessin suivantes:

Dessiner le mur extérieur Draw_outer_wall.png   Filler

Dessiner un mur intérieur Draw_interior_wall.png   Plan de travail draw_edit_worktop.png
Dessiner la zone de décoration Draw_decor_area.png   Panneaux de recouvrement draw_edit_covering_panels.png
      Dessin libre de carrelages Free_Drawing_of_Tiles.png



Cet outil est utile lorsque vous avez besoin de mesures de profondeur très spécifiques, et également pour augmenter la vitesse de votre dessin. L'icône apparaît dans la barre d'outils, une fois que vous avez tracé une ligne.



Suivez les étapes ci-dessous comme exemple d'utilisation Fermer la figure avec l'épaisseur indiquée:


Dans cet exemple, un mur intérieur est en cours de création. Cela peut être fait en mode Définition de pièce ou en mode Ameublement:

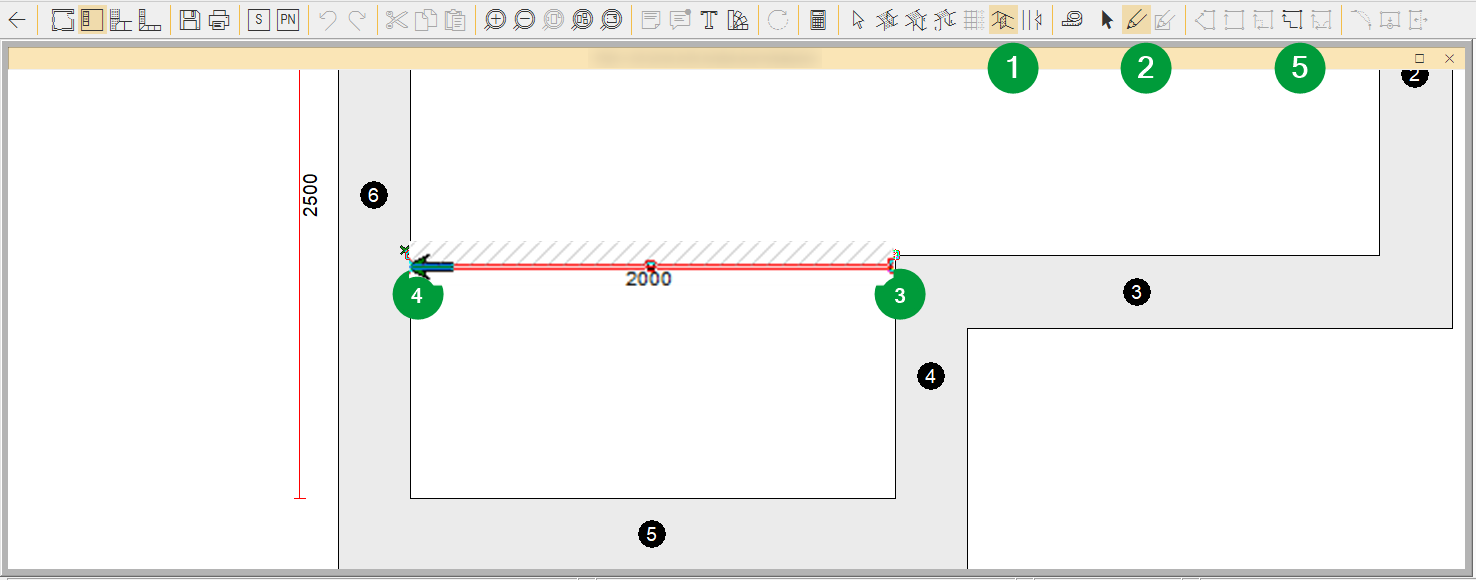

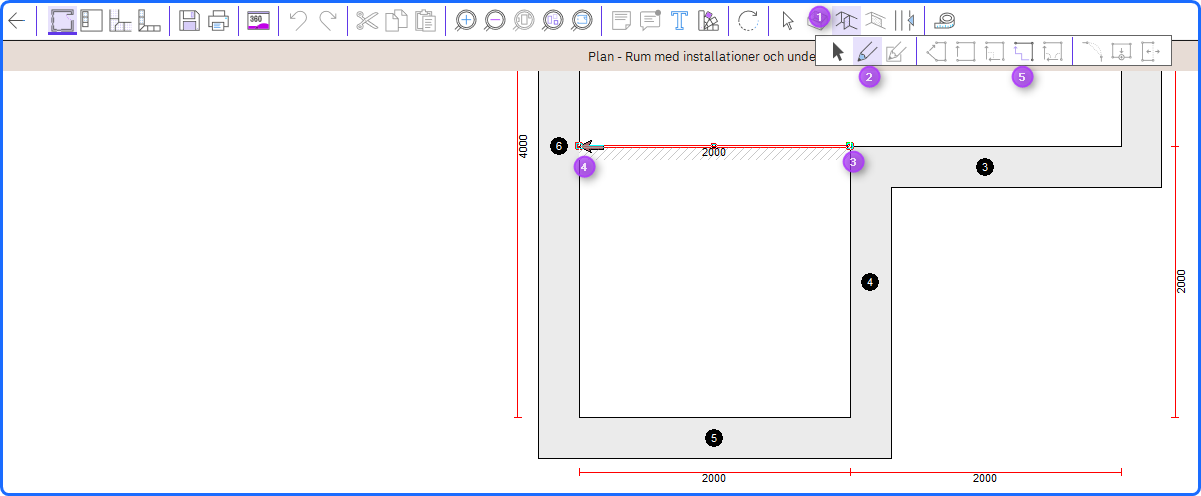

  1. Cliquez dans le plan. Cliquez sur Dessiner un mur intérieur:

  2. Les icônes d'outils de dessin seront désormais disponibles à droite de l'icône Dessiner un mur intérieur. L' Outil de dessinDessin.png tracera une seule ligne.

  3. Cliquez à l'endroit où vous voulez commencer à dessiner.

  4. Cliquez à nouveau à l'endroit où vous souhaitez terminer la ligne.

  5. La ligne tracée doit maintenant être mise en surbrillance et le bouton Fermer la figure avec l'épaisseur indiquéeclose_figure_with_indicated_thickness.png est maintenant disponible.

  6. Cliquez sur cette icône ou si vous préférez cliquez sur l'icône de flèche blanche SelectMode.pnget la boîte de dialogue suivante apparaîtra:

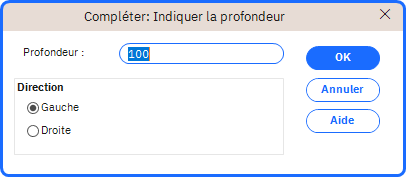

  • Dans Complète: indiquer l'épaisseur, spécifiez la profondeur et la direction du mur.
  • Dans cet exemple, les 100 mm suggérés sont acceptables, mais la direction doit être modifiée pour la gauche (qui est dans le sens inverse des aiguilles d'une montre) de sorte que le mur intérieur affleure le mur extérieur.
    Note: La direction est calculée en fonction du point du curseur
  • Une fois sélectionné, cliquez OK.
  • Confirmez les détails dans Propriétés des murs intérieurs et cliquez OK.

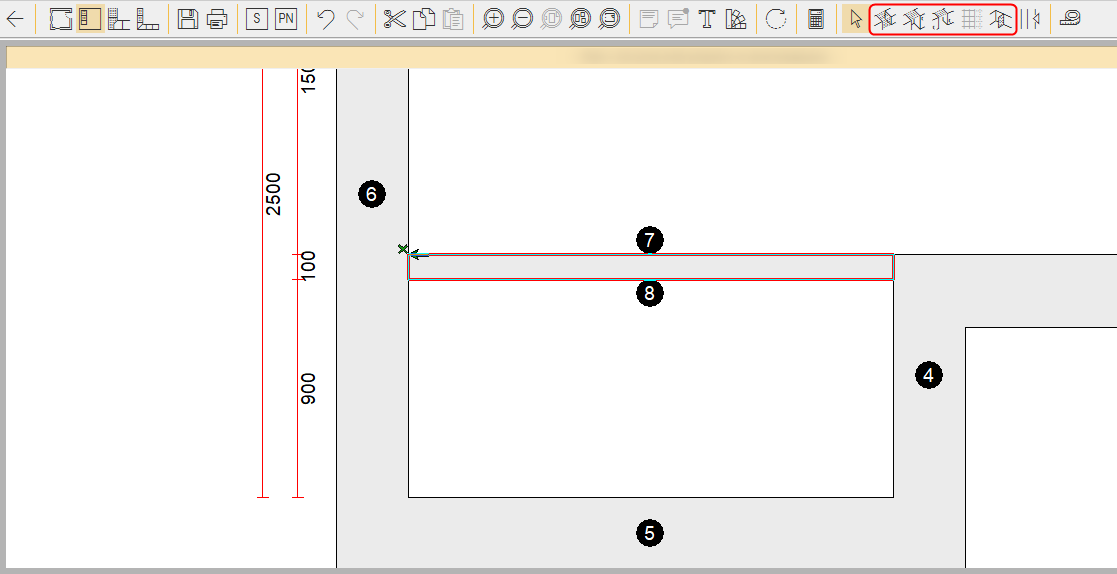

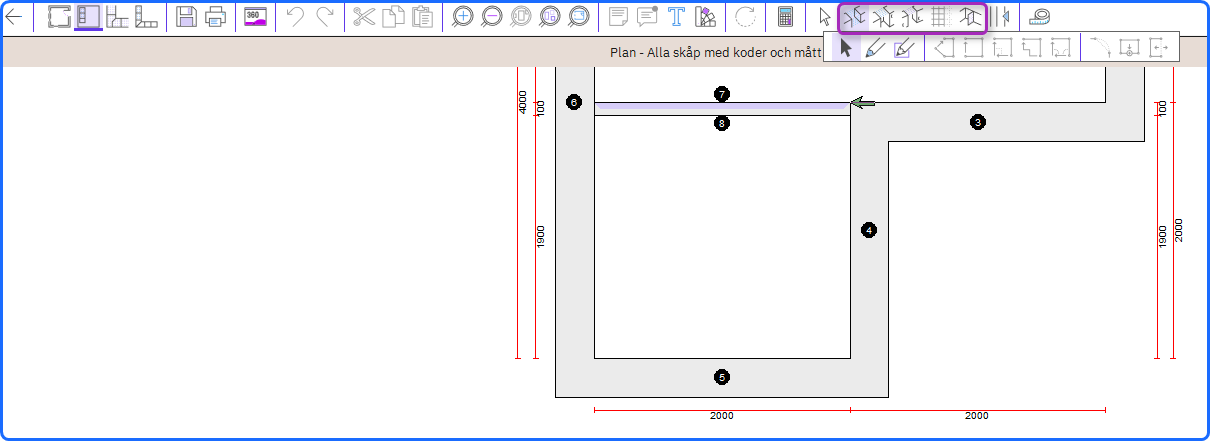

    Le mur a maintenant été dessiné avec quatre côtés automatiquement à l'épaisseur indiquée.
