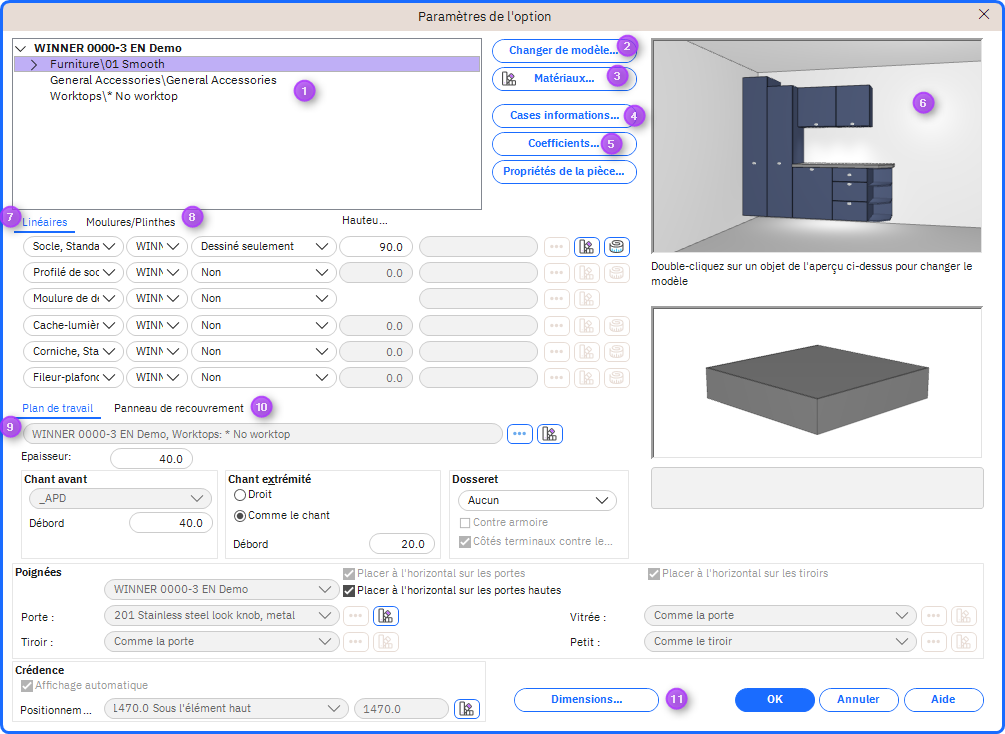

Lorsque vous démarrez une nouvelle option, vous êtes automatiquement amené à la configuration de l'option. Dans cette fenêtre, vous pouvez enregistrer des informations qui s'appliquent uniquement à cette option et qui ont un effet à la fois sur le dessin et sur le devis.
Vous pouvez effectuer vos sélections immédiatement ou les effectuer ultérieurement en accédant aux mêmes options via Option > Paramètres dans la barre de menus. Raccourci: F7 Cela vous amène à la fenêtre Paramètres de dessin.

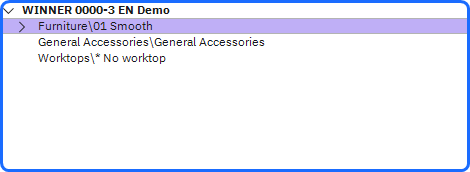

Catalogue/Modèle/Finitions
Tous les modèles/groupes de produits et finitions utilisés dans l'option actuelle sont affichés dans une arborescence:
Changer de modèle
Vous changez de modèle en mettant d'abord en surbrillance une ligne dans la liste Catalogue/Modèle/ Finitions . Clique sur le Changer de modèle et sélectionnez un nouveau modèle avec toutes les finitions.
Matériaux
En démarrant cette option, vous pouvez modifier la sélection de matériaux pour les différents modèles qui apparaissent dans la liste Catalogue/Modèle/Finitions.
Mettez d'abord en surbrillance une ligne dans la liste Catalogue/Modèle/Finitions. Cliquez ensuite sur le bouton Matériaux.
Cases informations
Lorsque vous imprimez un devis, le nom de tous les catalogues utilisés ainsi que votre choix de modèle et de finitions seront automatiquement présentés dans un bloc séparé du devis. Pour saisir d'autres informations dans le même bloc pour cette option, utilisez les cases d'informations.
Vous enregistrez une case d'information en mettant d'abord en surbrillance une ligne dans la liste Catalogue/Modèle/Finitions qui appartient au catalogue que vous souhaitez. Cliquez ensuite sur le bouton Cases d'informations.
Coefficients
Pour outrepasser les coefficients de prix du catalogue et les remises client pour cette option, vous utilisez cette fonction. Mettez d'abord en surbrillance une ligne dans la liste Catalogue / Modèle / Finitions qui appartient au catalogue souhaité. Cliquez ensuite sur le bouton Coefficient.

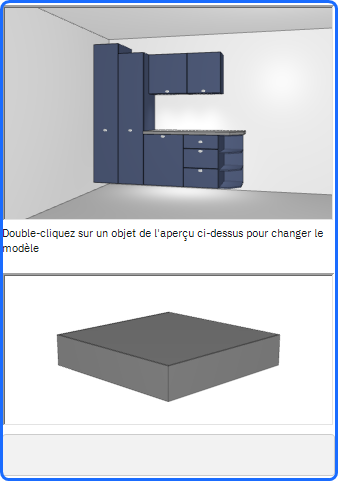

Aperçu du modèle et des finitions
Dans l'aperçu supérieur, Winner affiche le modèle sélectionné avec les finitions sélectionnées.
Dans l'aperçu inférieur, Winner affiche un aperçu du plan de travail que vous avez sélectionné pour cette option.
Note: l'aperçu du haut montrera une section de toute la cuisine mais l'aperçu du bas montrera ce que vous êtes en train de régler.
Linéaires
Dans cet onglet, vous enregistrez le catalogue, le code, la hauteur et le modèle des socles, profilé de socle, moulures décoratives, cache- lumière, corniches et fileur-plafond qui doivent être utilisés dans le dessin.

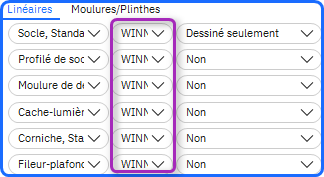

- Catalogue
Sélectionnez le catalogue souhaité dans la liste déroulante. Winner proposera automatiquement le catalogue principal pour l'option. - Code

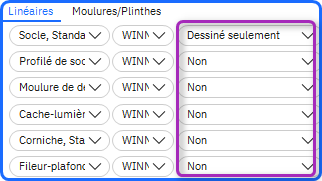

Sélectionnez le code dans la liste déroulante. Winner montrera les codes du catalogue sélectionné.
Lorsque vous avez sélectionné le code, il vous sera automatiquement demandé de sélectionner le modèle et toute finition disponible.
Les codes qui apparaissent proviennent du catalogue sélectionné. Si vous sélectionnez la valeur Dessiné seulement, les socles seront montrées dans le dessin, mais non transférées avec le code et le prix au devis. - Hauteur
Sélectionnez la hauteur. Le champ ne peut pas être modifié si le catalogue contrôle la hauteur à utiliser. - Modèle
Winner affiche le nom du modèle qui a été sélectionné. Pour sélectionner un autre modèle/finition, cliquez sur le bouton à droite du champ.
Moulures/Plinthes
Dans cet onglet, vous pouvez sélectionner les moulures et/ou les plinthes à utiliser dans le dessin. Vous pouvez avoir plus d'une option pour cela - voir l'article pour plus d'informations.
Les moulures et les plinthes peuvent être sélectionnées/désélectionnées par mur, à la fois pour les murs ordinaires et les faux murs, ainsi que pour les bords des faux murs. Cette sélection s'effectue dans la boîte de dialogue des propriétés, qui s'affiche lorsque vous mettez en surbrillance le mur, le faux mur ou le bord du faux mur souhaité et que vous appuyez sur Ctrl + F5.
- Utiliser moulures sur fileur plafond
Cochez cette case si vous souhaitez des moulures sur les fileurs de plafond.
REMARQUE! Ce champ ne sera disponible que lorsque vous sélectionnez un code pour la moulure. - Utiliser plinthes sur socles
Cochez cette case si vous souhaitez des plinthes sur socles.
REMARQUE! Ce champ ne sera disponible que lorsque vous sélectionnez un code pour plinthe. - Hauteur
Ce champ ne peut être modifié que si vous avez sélectionné moulures/plinthes dans le catalogue de produits Winner Standard.
Plans de travail
Dans cet onglet, vous pouvez enregistrer des informations générales sur les plans de travail que vous utiliserez dans le dessin. En cliquant sur le '... ', vous pouvez modifier le modèle/les finitions.
- Épaisseur
L'épaisseur en mm. de plans de travail créés automatiquement dans le dessin. Cette épaisseur est inscrite dans le catalogue de votre constructeur. Si vous modifiez cette valeur, tous les plans de travail créés automatiquement changeront d'épaisseur. Si vous dessinez un plan de travail en forme libre, on vous demandera toujours quelle épaisseur vous voulez que le plan de travail soit.
Chant avant
Forme du chant avant de tous les plans de travail du dessin.
- Débord
Débord en mm. des chants avants des plans de travail créés automatiquement dans le dessin. Le débord est calculé à partir du cadre de l'unité (sans porte).
Chant d'extrémité
Dans cette zone de groupe, vous pouvez sélectionner la forme du chant d'extrémité de tous les plans de travail dans le dessin.
- Forme du chant d'extrémité
Forme du chant d'extrémité de tous les plans de travail du dessin. Vous pouvez choisir entre chant d'extrémité Droit et Comme le chant. - Débord chant extrémité
Débord en mm. du bord d'extrémité des plans de travail créés automatiquement dans le dessin.
Dosseret
Dans cette zone de groupe, vous pouvez sélectionner un dosseret, ainsi que si celui-ci doit être utilisé contre un mur et/ou une colonne.
Cette fonction n'est disponible que si le catalogue qui est utilisé pour cette option est fait pour cela.
Panneau de recouvrement
Dans cet onglet, vous pouvez enregistrer des informations générales sur les panneaux de recouvrement que vous pouvez utiliser dans le dessin. À l'aide de la liste déroulante, vous pouvez les désactiver ou sélectionner l'emplacement qui les active. En cliquant sur le '... ', vous pouvez modifier le modèle/les finitions.
- Épaisseur
L'épaisseur en mm. de panneaux de recouvrement qui sont automatiquement créés dans le dessin. Cette épaisseur est inscrite dans le catalogue de votre constructeur. Si vous modifiez cette valeur, tous les panneaux de recouvrement créés automatiquement changeront d'épaisseur. Si vous dessinez un panneau de recouvrement en forme libre, on vous demandera toujours quelle épaisseur vous voulez que le panneau de revêtement soit.
Chant avant
Forme du chant avant de tous les panneaux de recouvrement du dessin.
- Débord
Débord en mm. des chants avant des panneaux de recouvrement créés automatiquement dans le dessin. Le débord est calculé à partir du cadre de l'unité (sans porte).
Chant d'extrémité
Dans cette zone de groupe, vous pouvez sélectionner la forme du chant d'extrémité de tous les panneaux de revêtement dans le dessin.
- Forme du chant d'extrémité
Forme du chant d'extrémité de tous les panneaux de recouvrement dans le dessin. Vous pouvez choisir entre chant d'extrémité Droit et Comme le chant. - Débord chant extrémité
Débord en mm. du chant d'extrémité des panneaux de recouvrement créés automatiquement dans le dessin.
Zones disponibles à la fois sur les onglet Plan de travail et Panneau de recouvrement:
Poignées
Sélectionnez le code souhaité dans la liste déroulante. Les codes qui apparaissent dans la liste déroulante sont extraits du catalogue sélectionné pour les poignées. Si vous sélectionnez la valeur Dessiné seulement, la poignée sélectionnée sera affichée dans le dessin, mais pas transférée avec le code, la quantité et le prix au devis. Un aperçu de la poignée qui a été mise en surbrillance/sélectionnée sera affiché dans la fenêtre. Si vous cliquez sur l'icône de la palette de couleurs, vous pouvez modifier la couleur de la poignée.
En cliquant sur le bouton plus d'options :
la boîte de dialogue "Choix article" s'ouvre. Ici, vous pouvez sélectionner/modifier la poignée du catalogue sélectionné, ainsi que la possibilité de rechercher par code.
- Placer horizontalement sur les portes
Certaines poignées peuvent être placées à la fois horizontalement et verticalement sur les portes. Le placement vertical est automatiquement suggéré. Si vous sélectionnez ce champ, toutes les poignées seront placées horizontalement dans le dessin. Vous ne pouvez pas modifier cet emplacement pour chaque porte individuelle. - Placer horizontalement sur les tiroirs
Si vous cochez cette case, toutes les poignées des tiroirs seront placées horizontalement dans le dessin. Vous pouvez modifier ce placement pour chaque tirage individuel. - Porte
Poignées placées sur toutes les portes. Sélectionnez le code souhaité dans la liste déroulante. Les codes qui apparaissent dans la liste déroulante sont extraits du catalogue défini comme catalogue principal de l'option.
Si vous sélectionnez la valeur Standard, une poignée standard apparaîtra dans le dessin mais ne sera pas transférée avec le numéro, le code et le prix au devis. - Verre
Poignées placées sur toutes les portes vitrées. Sélectionnez le code souhaité dans la liste déroulante. La valeur Comme la porte est automatiquement proposée. - Tiroir
Boutons qui s'adaptent à tous les tiroirs. Sélectionnez le code souhaité dans la liste déroulante. La valeur Comme la porte est automatiquement proposée. - Petit
Poignées qui s'adaptent à tous les petits tiroirs. Sélectionnez le code souhaité dans la liste déroulante. La valeur Comme le tiroir est automatiquement proposée.
Crédence
Dans cette zone de groupe, vous pouvez enregistrer des informations sur les carreaux au dessus des plans de travail.
Note : Pour éviter des interstices indésirables dans le carrelage, les éléments doivent être positionnés exactement au mur (soit manuellement, soit en utilisant la fonction de décalage automatique au mur).
- Affichage automatique
Ce champ est automatiquement activé lorsque vous sélectionnez un motif pour les carreaux. Vous pouvez activer/désactiver le champ à votre guise, en cochant ou décochant la case. Cela activera ou désactivera le placement automatique des crédences.
En cliquant sur le bouton matériaux à droite
, vous pouvez sélectionner le motif sur tous les carreaux au-dessus des plans de travail. Cette fonction s'applique à tous les murs où les carreaux sont placées automatiquement. Pour sélectionner un motif de carreaux pour un mur particulier, cliquez pour mettre en surbrillance un mur dans Mode de définition de pièce puis cliquez sur l'icône Modifier les matériaux.
Note: Le seul ajustement dimensionnel que vous pouvez apporter au placement automatique des carreaux est la hauteur du haut, elle est ajustée à l'aide de la liste déroulante.
Dimensions
En démarrant cette fonction, vous pouvez modifier toutes les mesures standard définies dans le catalogue. Si vous modifiez les mesures standard, les objets affectés par ces mesures seront automatiquement modifiés dans le dessin.
