Vous pouvez créer un ajout de baie vitrée dans votre plan en suivant les étapes suivantes :
Note: c'est la méthode utilisée à partir de la version12.4a3

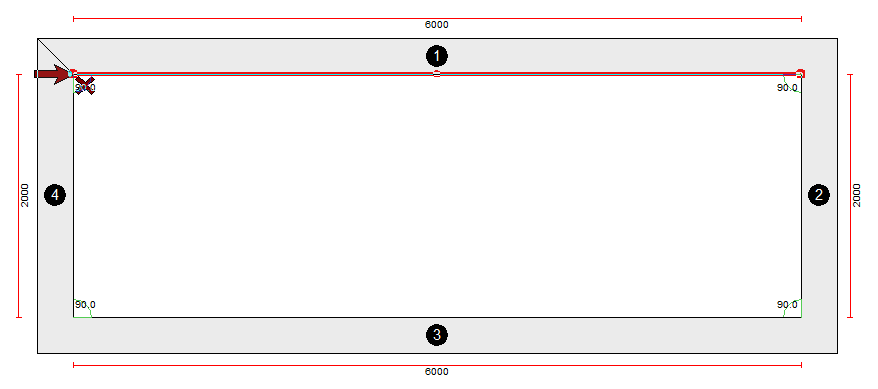

Commencez par insérer vos murs.
- Dans cet exemple, Mur 1 sera la base pour créer la baie vitrée.
Les mesures dans cet exemple sont: - Largeur façade baie vitrée: 2000mm
- Murs de chaque côté de la baie vitrée: 1000mm
- La longueur initiale du mur requise dans cet exemple sera donc de 6 000 mm.
Créer des points dans le mur 1
- Faites un clic droit sur Mur 1 et sélectionnez Ajouter un point.
- Dans la fenêtre Diviser la ligne en deux, entrez 1 000 mm dans Distance A pour créer le mur du côté gauche de la baie vitrée.
- Faites un clic droit sur Mur 2 et répétez le processus : sélectionnez Ajouter un point et entrez 1000 mm dans Distance B pour créer le mur latéral droit.

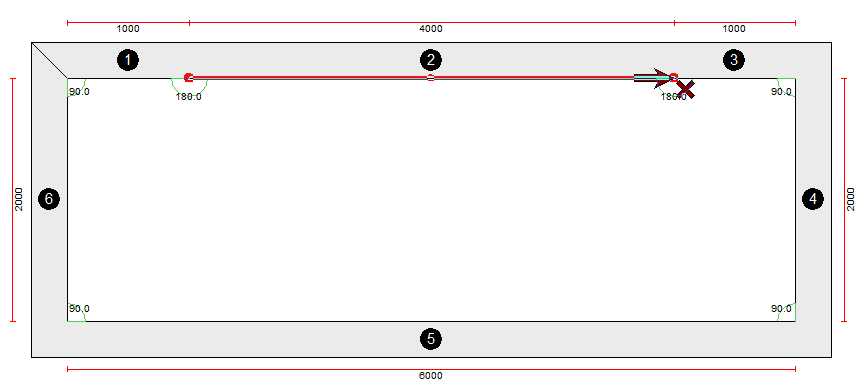

Vous aurez désormais 3 murs sur la même ligne.
Mur de déplacement parallèle 2
-
Cliquez avec le bouton droit sur Mur 2 et sélectionnez Déplacement parallèle.
- Dans la fenêtre Déplacement parallèle fenêtre, entrez la distance à laquelle vous souhaitez que la baie vitrée s'étende. Dans cet exemple, ce sera 2000 mm.
- Cliquez sur OK.

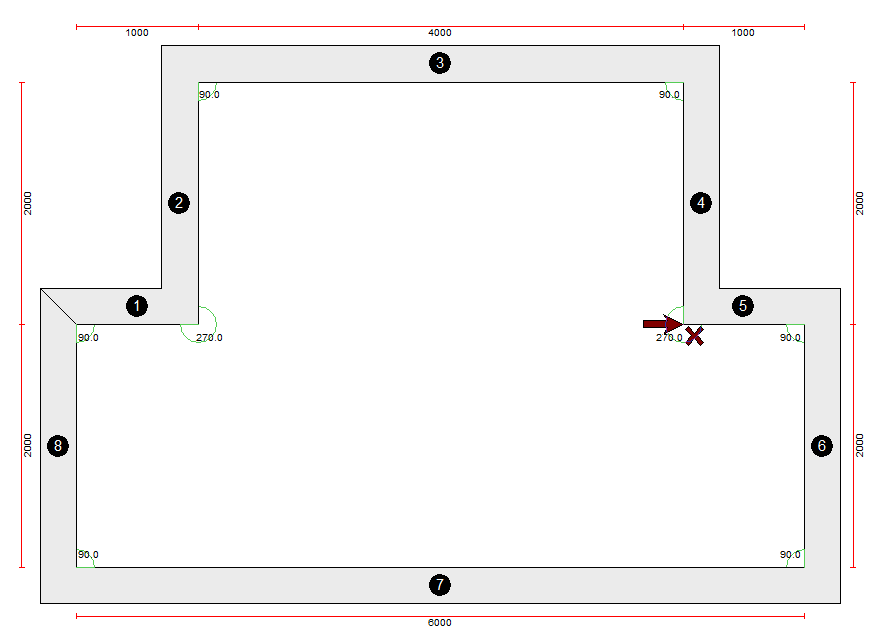

Des murs ont été automatiquement créés des deux côtés.

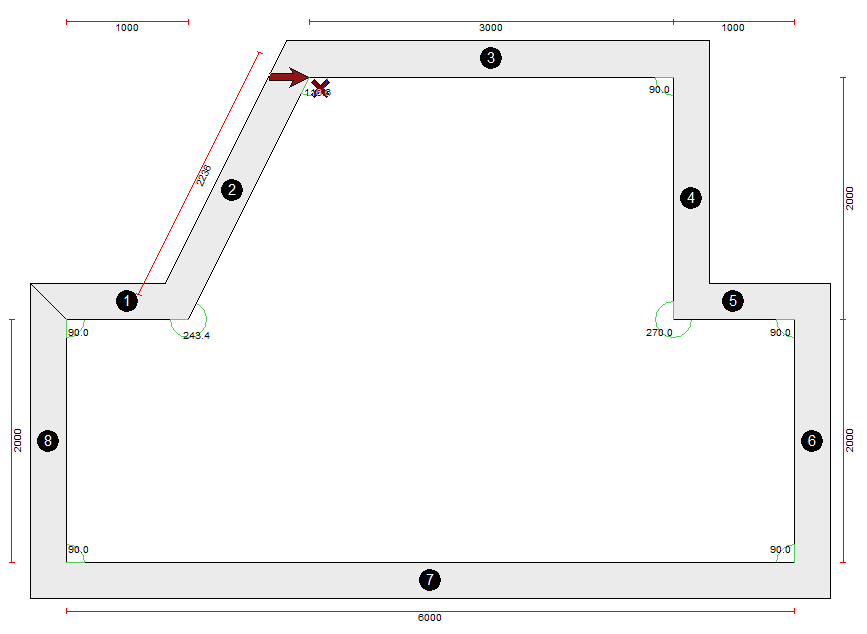

Raccourcir la longueur du mur 3

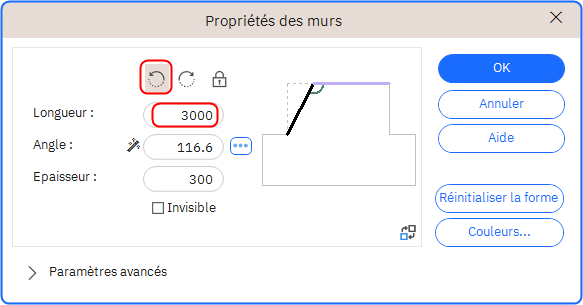

- Double-cliquez Mur 3.
- Dans la fenêtre Propriétés du mur, modifiez la Longueur de 4000 à 3000.
- Sélectionnez la modification affectera l'icône du mur précédent
- Cliquez sur OK.
-
Double-cliquez sur Mur 3 encore.
- Changer la Longueur cette fois de 3000 à 2000mm.
- Sélectionnez le changement affectera la prochaine icône du mur
- Si nécessaire, utilisez l' icône bascule
jusqu'à ce que l'aperçu affiche la forme dont vous avez besoin.
- Cliquez sur OK.

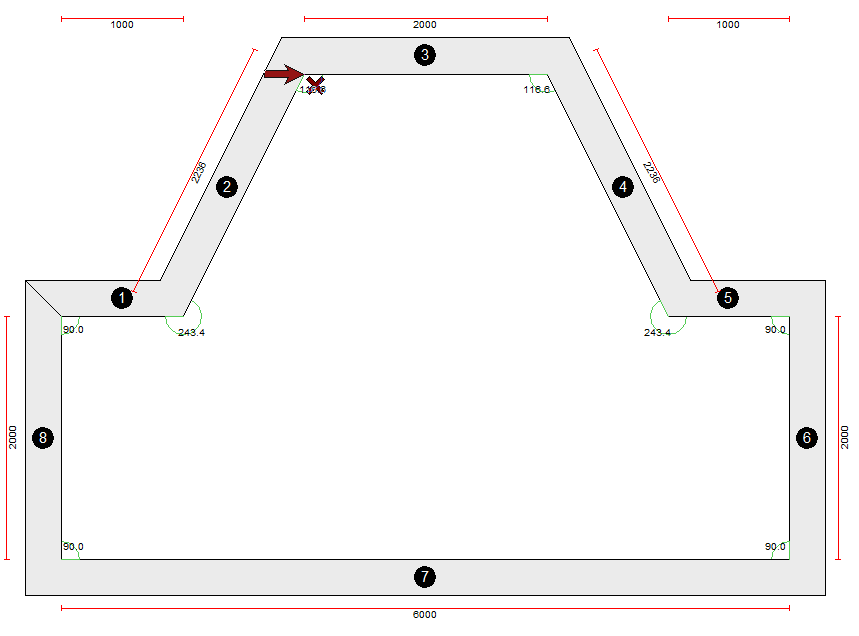

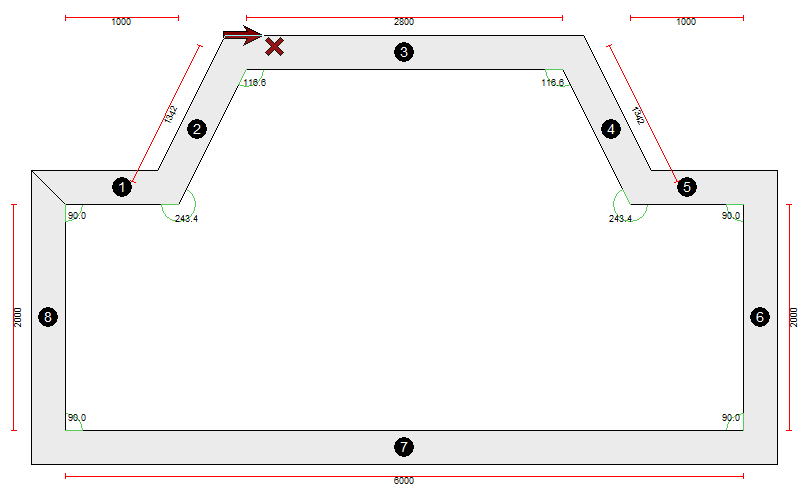

Une baie vitrée a désormais été ajoutée au plan. Si l'extension est trop longue ou trop courte, utilisez Déplacement parallèle pour effectuer des ajustements:
- Clic-droit Mur 3.
- Sélectionner Déplacement parallèle.
- Dans la fenêtre Déplacement parallèle, entrez le montant que vous souhaitez ajuster la longueur étendue.
Note: Entrez un chiffre négatif pour raccourcir.
