Dans Winner les objets techniques sont les interrupteurs, tuyaux, prises. Parfois, il faut afficher les symboles dans un îlot ou dans un mur avec des coins ou une moulure. Pour ce faire, vous utilisez une vue en coupe.
Cet article donne des instructions sur le placement de la vue en coupe et comment insérer l'objet technique.
Placer une vue en coupe
- Cliquez sur l'icône Définition de pièce dans le coin supérieur gauche:
-
Comme il est utile de voir les meubles de cuisine dans le plan pour les prochaines étapes, cliquez avec le bouton droit de la souris sur le plan et sélectionnez Affichage.
-
Choisissez l'option Tous les éléments avec leurs cotes.
Note: Pour voir d'autres meubles en dehors des meubles bas : Dans le menu Affichage, vous avez la possibilité Définir le profil sélectionnez ceci et sous la zone Objet , vous pouvez cliquer sur les boutons Eléments bas et haut et/ou Eléments entre b_h comme demandé.
-
Dessinez une vue en coupe sur le plan:
Voir l'article Vues en coupe pour savoir comment faire cela.

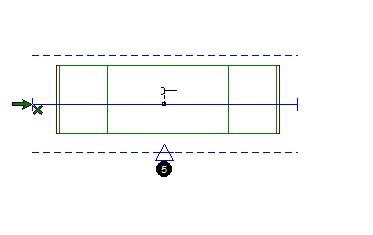

Exemple 1: Si vous avez un îlot sur le plan, dessinez la vue en coupe au milieu de celui-ci et couvrez toute sa longueur:
Exemple 2: Lorsque vous avez une moulure ou un mur avec des angles, dessinez la vue en coupe à l'opposé du mur, à proximité de celui-ci et sur toute sa longueur:
- Cliquez sur l'icône de l'outil Dessiner/modifier coupe
puis cliquez sur la ligne de vue en coupe. Une fois sélectionnée, la vue en coupe est active et est jaune dans le plan. Cela signifie que vous pouvez choisir différentes options de vue en coupe à l'aide du bouton droit de la souris. Pour plus de détails sur les options disponibles, voir l'article Vues en coupe.
Insérer des installations sur une vue en coupe
- Lorsque la ligne Vue en coupe est active (voir point 5 ci-dessus), cliquez sur le bouton droit de la souris.
- Sélectionner ajouter un symbole technique.
- Choisissez le symbole souhaité et cliquez sur OK.
Astuce: Pour une recherche rapide, les symboles techniques sont classés en différents groupes dans la partie gauche de la Fenêtre de sélection d'objet: matériel électrique, plomberie, gaz, chiffres, lettres et divers.
Cliquez sur le bouton de recherche à droite pour trouver le symbole dont vous avez besoin en saisissant le type de symbole ou objet technique dans la zone de recherche, par exemple trou rectangulaire. Winner vous montrera tous les symboles qui contiennent le texte de recherche dans la description.
-
Vous pouvez définir la position de l'objet dans la fenêtre Sélectionner l'emplacement de l'objet Vous pouvez modifier les différentes valeurs d'un paramètre en cliquant sur sa ligne et en saisissant la valeur dans le champ en bas de la fenêtre.
- Cliquez sur OK et vous verrez le symbole dans la vue en plan et/ou en élévation.
