Ajouter des installations à un plan vous permettra d'imprimer des plans d'installation pour les artisans et d'assurer un placement précis des prises et interrupteurs visibles pour que le client puisse les voir.
Remarque : Si vous ne voyez pas l'objet d'installation en mode définition de pièce, faites un clic droit dans le plan et sélectionnez Couches visibles. Assurez-vous de choisir une option indiquant avec installations. Si vous ne le voyez pas en mode ameublement, faites un clic droit dans le plan et sélectionnez Couches visibles > Définir profil et sous la section Pièce assurez-vous que la case est cochée dans la colonne Afficher.
Navigateur de catalogue classique
Comment ajouter un objet d'installation avec option d'attacher un symbole
- Dans votre conception, cliquez sur l'icône du mode définition de pièce
- Cliquez sur une surface sur laquelle l'objet d'installation doit être placé (par exemple, un mur)
- Cliquez sur l'icône Ajouter un objet d'installation :
- Dans la fenêtre Sélectionner un objet, pour les installations visibles, cliquez pour surligner votre choix et cliquez sur OK.
- Définissez la distance par rapport au mur et le placement sur le mur de l'objet, cliquez sur OK après chaque sélection. Remarque : Distance depuis Gauche/Droite est mesurée comme si vous étiez face au mur. Le placement peut être modifié plus tard en faisant glisser et déposant l'objet d'installation.

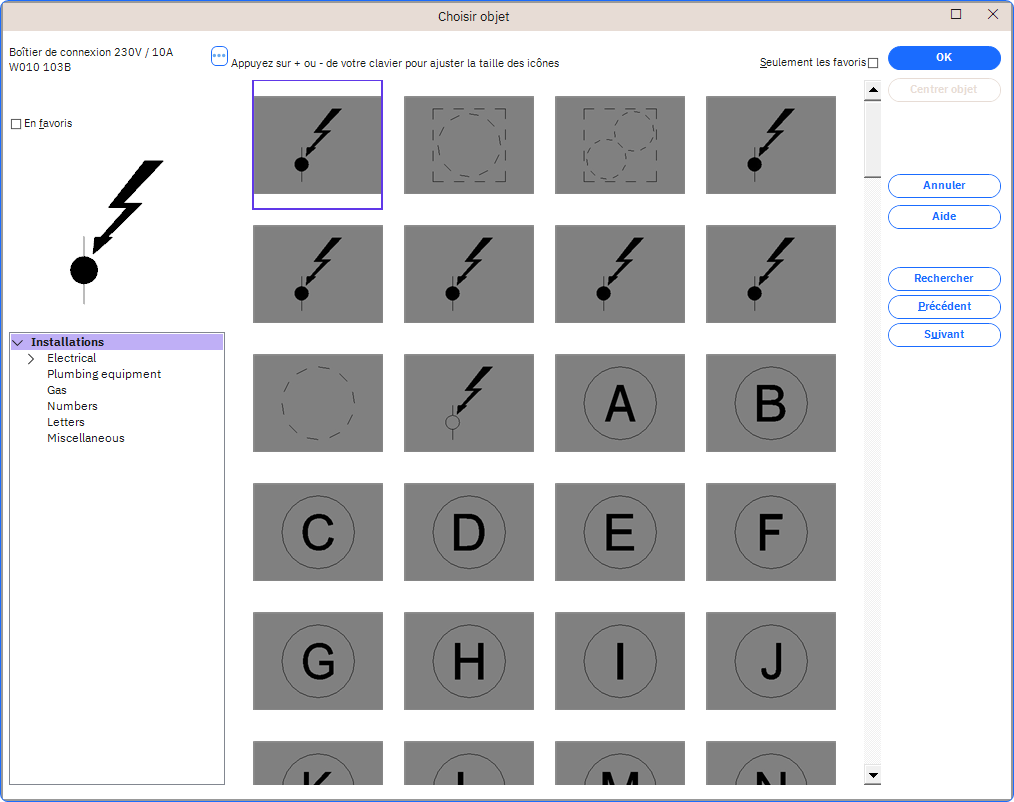

- La fenêtre Sélectionner un objet pour les symboles d'installation s'ouvrira maintenant automatiquement. Cliquez et sélectionnez le symbole pertinent à attacher à l'objet et cliquez sur OK. Remarque : Si vous ne souhaitez pas qu'un symbole soit lié à l'objet 3D, cliquez sur Annuler.
-
Une fois placé, pour effectuer d'autres ajustements des paramètres :
en mode Définition de pièce, accédez à l'installation via la liste Surfaces/objets de la pièce sur le côté droit. Vous devrez développer le symbole de flèche à côté du mur listé pour voir tous les objets attachés à ce mur. Faites un clic droit sur l'objet et sélectionnez Propriétés de l'installation, ici vous pouvez personnaliser de nombreux attributs de l'objet d'installation.Remarque : Dans la fenêtre Plan ci-dessous, l'objet d'installation à droite a un symbole lié à l'objet. Si vous liez un symbole à l'objet d'installation, Winner se souviendra de celui que vous avez sélectionné et suggérera le même symbole la prochaine fois que vous ajouterez cet objet d'installation.
Comment ajouter un symbole d'installation sans afficher l'objet
1. Dans votre Alternative, cliquez sur l'icône du mode définition de pièce
2. Cliquez sur une surface sur laquelle le symbole d'installation doit être placé (par exemple, un mur)
3. Cliquez sur l'icône Ajouter un symbole d'installation :
- Dans la fenêtre Sélectionner un objet pour les symboles d'installation, cliquez et sélectionnez le symbole pertinent et cliquez sur OK.
- Définissez le placement sur le mur de l'objet. Remarque : Distance depuis Gauche/Droite est mesurée comme si vous étiez face au mur. Le placement peut être modifié plus tard en faisant glisser et déposant le symbole d'installation.
- Pour supprimer le symbole électrique, sélectionnez-le sur le bord intérieur du mur et appuyez sur supprimer sur votre clavier.
Nouveau navigateur de catalogue
Pour ajouter un objet d'installation
- Dans votre conception, cliquez sur l'icône du mode définition de pièce
- Cliquez sur une surface sur laquelle l'objet d'installation doit être placé (par exemple, un mur).
- Dans le navigateur, cliquez sur l'onglet Installations cela affichera tous les objets et symboles d'installation.
- Sous Type sélectionnez Installations visibles, cela filtre pour montrer uniquement les objets d'installation visibles.
- Sélectionnez l'objet requis et cliquez sur le bouton Ajouter ou double-cliquez sur l'objet pour l'ajouter.
- Définissez la distance par rapport au mur et le placement sur le mur de l'objet, cliquez sur OK après chaque sélection. Remarque : Distance depuis Gauche/Droite est mesurée comme si vous étiez face au mur. Le placement peut être modifié plus tard en faisant glisser et déposant l'objet d'installation.
-
La boîte de dialogue du symbole d'installation s'ouvrira maintenant et vous pourrez ajouter un symbole à l'objet et cliquer sur OK ou fermer la boîte si vous ne souhaitez pas de symbole électrique.
- Une fois placé, pour effectuer d'autres ajustements des paramètres :
En mode Définition de pièce, accédez à l'installation en cliquant sur l'onglet Curseur dans le navigateur de catalogue. Vous devrez développer le symbole de flèche à côté du mur listé pour voir tous les objets attachés à ce mur. Faites un clic droit sur l'objet et sélectionnez Propriétés de l'installation, ici vous pouvez personnaliser de nombreux attributs de l'objet d'installation.
Comment ajouter uniquement un symbole d'installation électrique
- Dans votre conception, cliquez sur l'icône du mode définition de pièce
- Cliquez sur une surface sur laquelle l'objet d'installation doit être placé (par exemple, un mur).
- Dans le navigateur, cliquez sur l'onglet Installations cela affichera tous les objets et symboles d'installation.
- Sous Type sélectionnez Électrique, cela filtre pour montrer uniquement les symboles électriques.
- Sélectionnez le symbole requis et cliquez sur le bouton Ajouter ou double-cliquez sur le symbole pour l'ajouter.
- Définissez le placement Remarque : Distance depuis Gauche/Droite est mesurée comme si vous étiez face au mur. Le placement peut être modifié plus tard en faisant glisser et déposant le symbole.
- Cliquez sur OK.
- Pour supprimer le symbole électrique, sélectionnez-le sur le bord intérieur du mur et appuyez sur supprimer sur votre clavier.
