Dans la fenêtre Propriétés cote, vous pouvez apporter d'autres ajustements aux mesures déjà créées.
Pour ouvrir les propriétés d'une cote :
- Dans l'option, sélectionnez l'icône Dessiner/modifier cote dans la barre d'outils.
- Cliquez sur l'icône Sélectionner côté dans la barre d'outils.
- Dans la fenêtre Plan, cliquez sur la cote que vous souhaitez ajuster.
- Cliquez-droit et sélectionnez Propriétés, ou appuyez sur Ctrl + F5.

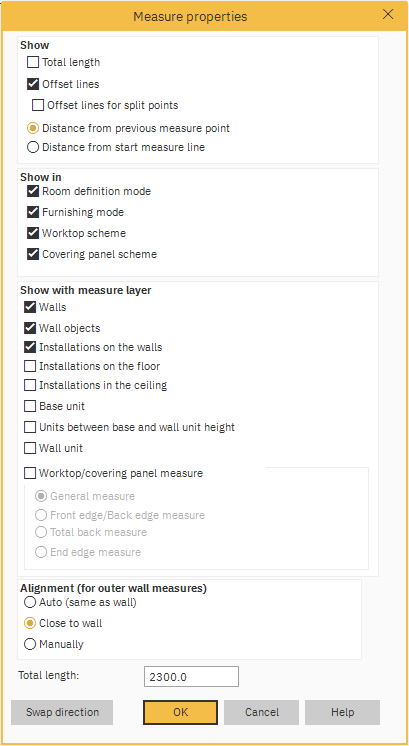

Dans la fenêtre Propriétés cote, se trouvent des sections dans lesquelles vous pouvez effectuer des ajustements. Chaque section a plusieurs options :
AfficherVous pouvez ajuster la façon dont la mesure est présentée.

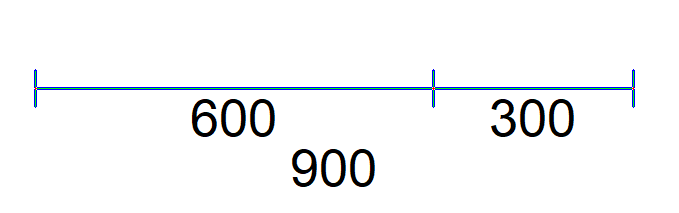

- Longueur totale – si vous avez des points de cote, cocher Longueur totale affichera la mesure complète ainsi que les sections :
- Lignes de cote – Si vous avez déplacé la cote de l'endroit où elle a été dessinée à l'origine, le fait de cocher cette case mettra en évidence l'endroit d'où la mesure a été déplacée.
- Distance à partir du point précédent – cette sélection présente la longueur d'une cote d'un point à un autre, comme affiché ci-dessus.

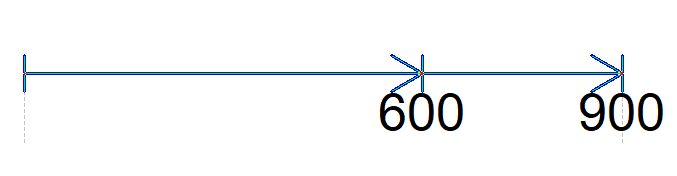

- Distance à partir du départ – cette sélection présente la mesure du point de départ d'origine, et chaque point suivant est ajouté, comme indiqué ci-dessous :
Afficher dans
Vous pouvez choisir dans quel mode vous souhaitez voir les cotes en cochant ou décochant les cases correspondantes.
Afficher autres cotes
Lorsque vous sélectionnez un affichage spécifique, vous pouvez choisir avec lesquelles vous souhaitez afficher votre cote.
Alignement (pour cotes de mur extérieur)
Il existe trois options pour l'alignement des cotes du mur extérieur :
- Automatique (comme le mur)
- Près du mur
- Manuel

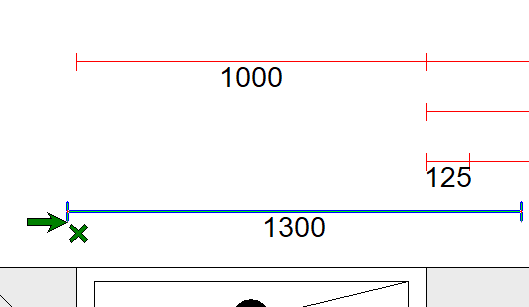

Automatique (comme le mur) placera la cote sur le mur le plus à l'extérieur du plan, tant que la mesure ne traverse pas l'autre mur :
Auto est la valeur par défaut pour toutes les cotes automatiques.

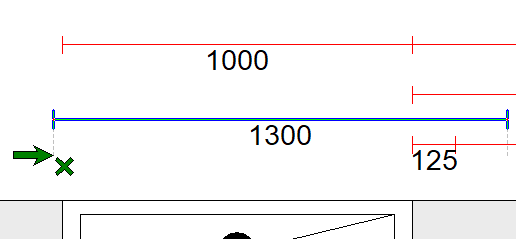

Près du mur placera la cote près du mur, en ignorant les autres murs avec lesquels il pourrait entrer en collision :
Les cotes dessinées librement à l'extérieur des murs de la pièce sont définies par défaut comme Près du mur. Cela signifie que partout où vous les avez dessinés à l'extérieur des murs, ils apparaîtront comme la cote la plus proche du mur.
Manuel s'adaptera à vos propres exigences spécifiques.
Sélectionnez Manuel et appuyez sur OK. Vous pourrez maintenant choisir l'emplacement de votre cote dessinée librement, en la faisant glisser :
Longueur totale
Modifiez la longueur totale en saisissant le chiffre dans la case.
Changer direction

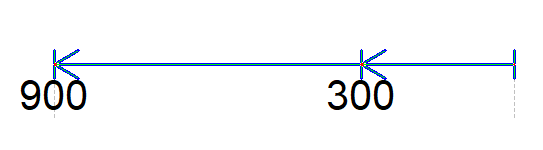

Si Distance à partir du départ est sélectionné, cliquer sur cette case permutera la direction à partir de laquelle les informations sont présentées :
Pour confirmer les modifications apportées, cliquez sur le bouton OK.
