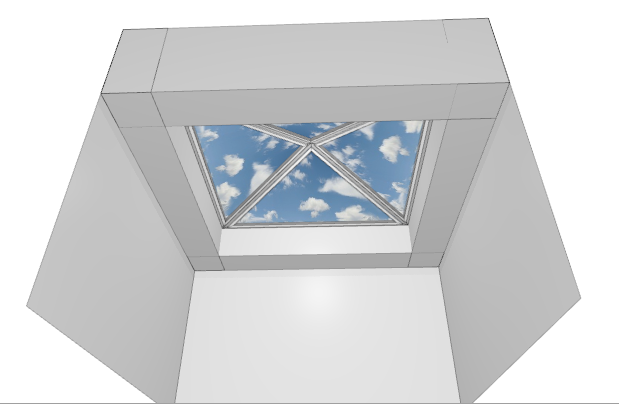

Este artículo lo lleva a través de los pasos para crear una claraboya en el techo simple:
Nota: Si necesita una estructura más compleja, póngase en contacto con su Equipo de apoyo local y proporcióneles fotos o un diagrama de lo que desea lograr.
Crear una claraboya en el techo
En Modo Definición de pieza:
- En la ventana Propiedades de la pieza, configure la Altura del techo hasta el vértice deseado de la linterna del techo, donde el techo de vidrio llegará a un punto.
Nota: Para más información, ver Cómo cambiar la altura del techo. - Seleccione una pared exterior e inserte un tabique contra ella. En la ventana Completo: indicar espesor, configure el Profundidad del tabique para simular la zona plana del techo; una profundidad menor equivaldrá a una claraboya de techo más grande, y una profundidad mayor equivaldrá a una claraboya de techo más pequeña. Hacer clic OK.
Nota: Para más información, ver Dibujar una tabique. - En la ventana Propiedades de tabique, configure la Altura como la diferencia entre la altura deseada del techo y el vértice de la claraboya del techo. Por ejemplo, si el vértice tuviera una altura de 3000 mm y la altura del techo deseada fuera de 2400 mm, la diferencia sería de 600 mm. Luego haga clic en el Ajustes avanzados menú desplegable y establezca la Distancia desde el piso hasta la altura de techo deseada y haga clic en OK.
Nota: Para más información, ver Propiedades de tabique. - Seleccione el borde interior del tabique, luego botón derecho del ratón y seleccione Agregar objeto abuhardillado.
Nota: Es posible que primero deba arrastrar y soltar la pared interior en su posición. - En la ventana Seleccionar objeto, seleccione W005 001 y haga clic OK.
Nota: Este techo inclinado le permite especificar la altura y la profundidad, ambas necesarias. - En la ventana Establecer parámetros para el objeto, ingrese las medidas para su claraboya en el techo:
- Anchura = Normalmente coincidiría con el ancho del borde de la pared interior seleccionada.
- Altura = Introduzca el valor que es la diferencia entre el techo y el vértice. Este valor debe coincidir con la altura de la pared interior que insertó anteriormente.
- Profundidad = A qué distancia de los proyectos de la pendiente (el desplazamiento lateral). Este valor debe ser hasta el vértice de la claraboya en el techo, donde todas las pendientes se unirán en un punto.
- En la ventana Seleccione la ubicación del objeto, en la Distancia campo 0.
Nota: Puede arrastrar y soltar el objeto para reposicionarlo más tarde si es necesario. - Seleccione el tabique con el techo inclinado adjunto y haga clic con el botón derecho y Copiar.
- Seleccionándolos uno a la vez, péguelo en las tres paredes exteriores restantes. En nuestro ejemplo, todos tienen la misma longitud, si tiene paredes exteriores de diferentes longitudes, deberá ajustar la longitud del tabique y la anchura del objeto del techo inclinado, para que coincidan con la pared exterior a la que están unidos.
- En la ventana Perspectiva, seleccione una de las caras de las pendientes, botón derecho del ratón y seleccione Añadir objeto.
- En la ventana Seleccionar objeto, seleccione una ventana con la forma adecuada. En nuestro ejemplo hemos utilizado Ventana a dos aguas W006 004. Hacer clic OK.
- En la ventana Establecer parámetrospara objeto, ingrese la Anchura y Altura de la cara de la pendiente y haga clic OK. En la ventana Seleccione la ubicación del objeto, asegúrese de que ambos valores de distancia sean 0 y haga clic OK.
Nota: Debería poder ver estas medidas en la ventana Alzado. - Seleccione la ventana que acaba de colocar, luego botón derecho del ratón y seleccione Propiedades. En la ventana Parámetros del objeto, introduzca la Profundidad como 0 y haga clic OK.
Nota: Aquí los usuarios también pueden ajustar otras configuraciones, como el ancho del marco y la hoja de la ventana. - Repita los pasos 10 a 13 para las tres caras de pendiente restantes.
