Este artículo lo lleva a través de los pasos para crear una ventana de abuhardillado simple:

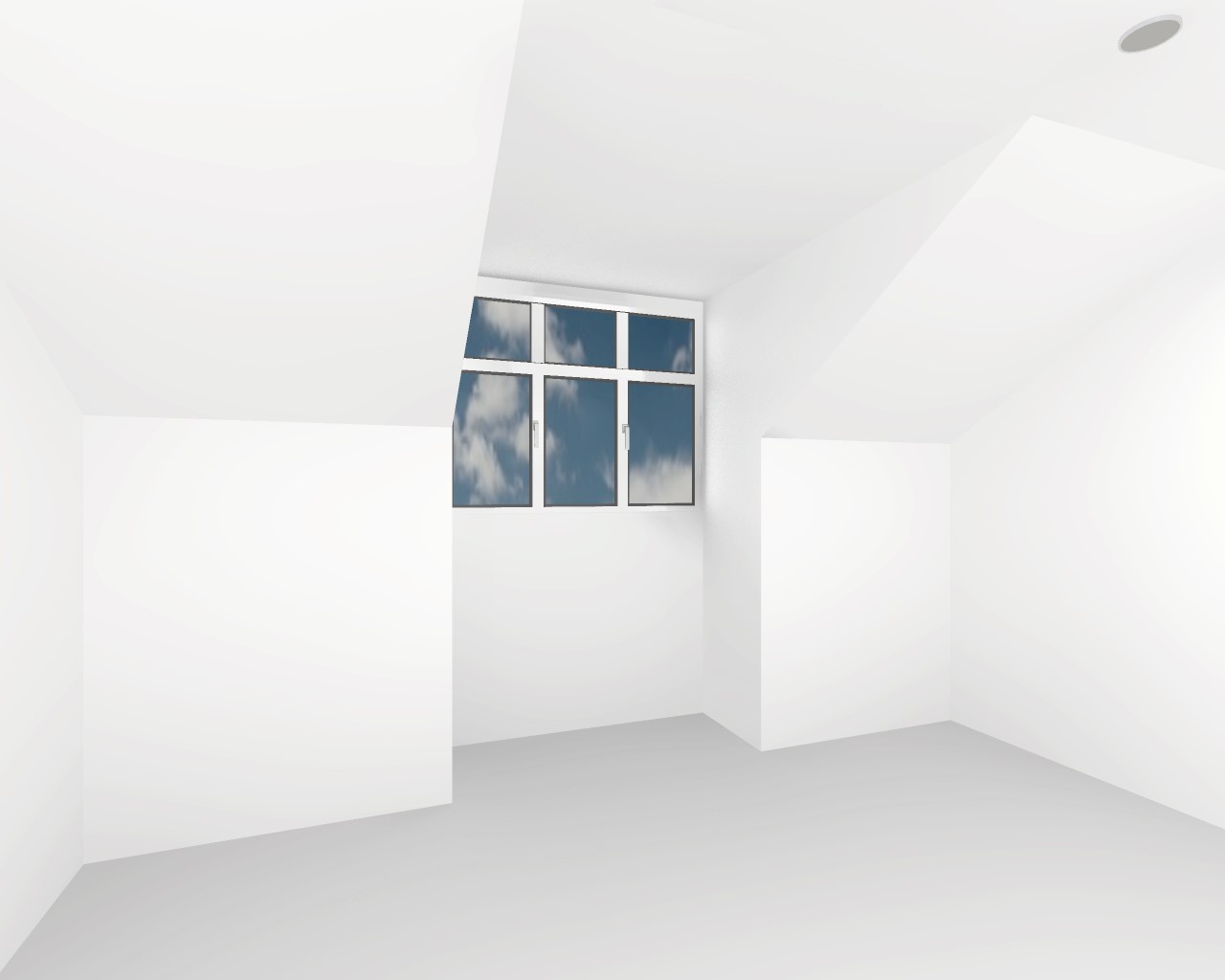

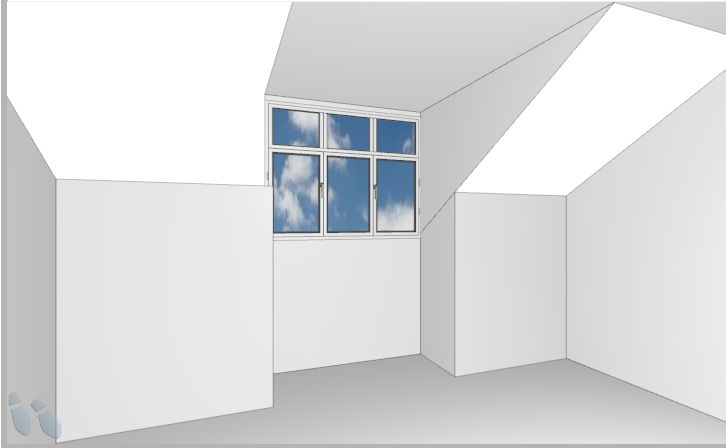

| Antes de renderizar: | Después de renderizar: |
 |
 |
Nota: Si necesita una estructura más compleja, se pueden crear con una combinación de formas de techo inclinado y tabiques. Si necesita ayuda con esto, comuníquese con su Equipo de soporte y proporcióneles fotos o un diagrama de lo que desea lograr.
Paso 1: cree el techo inclinado con abertura
En Modo Definición de habitación :
- Seleccione la pared exterior a la que se adjuntará la buhardilla.
- Botón derecho del ratón y seleccione Agregar objeto abuhardillado.
- En la ventana Seleccionar objeto seleccione el techo apropiado para la forma de su corte y haga clic en OK.
Nota: En nuestro ejemplo hemos utilizado Abuhardillado con hueco cuadrado W005 009C. - Establezca sus dimensiones en la ventana Parámetros para el objeto :
- Anchura - el valor predeterminado es el ancho de la pared exterior seleccionada, pero se puede cambiar si es necesario.
- Altura - qué tan abajo de la pared llega la pendiente.
- Profundidad - a que distancia del exterior pared la pendiente se proyecta hacia la habitación (desplazamiento lateral).
- Altura abertura - Si desea que la parte superior de la abertura quede al ras con el techo (como en nuestro ejemplo), configure esto de la misma manera que Altura.
- Distancia desde la pared, izquierda y Distancia desde la pared, derecha - Las distancias desde los extremos izquierdo y derecho de la pared, medidas como si estuviera de pie frente a la pared seleccionada. En nuestro ejemplo los hemos igualado ya que queríamos que la abertura fuera central. Sin embargo, esta configuración también se puede utilizar para desplazar la ventana, si se desea.
- Haga clic en OK.
Paso 2: crea los pilares con paredes interiores
En Modo Definición de habitación :
- Haga clic en el Dibujar tabique icono:
- Con el lápiz único seleccionado, haga clic una vez y suelte donde desea comenzar a dibujar el tabique, luego arrastre la línea hacia afuera.
Nota: Para habilitar la entrada de medidas exactas, haga clic con el botón derecho en la línea dibujada y seleccione Propiedades. Puede ingresar la longitud exacta de la pared aquí. - Haga clic derecho y seleccione Cierra la forma con el espesor indicado.
- En la ventana Completar el objeto indicando el espesor, ingrese la segunda dimensión de la pared interior para crear el pilar y elija la dirección para cerrar la figura:
- Izquierda = En sentido antihorario desde la dirección de la flecha del cursor.
- Derecha = En el sentido de las agujas del reloj desde la dirección de la flecha del cursor.
Nota: Podrá ver una vista previa sombreada del muro en el plano.
- En Propiedades de la pared interior el valor por defecto Altura el valor es la altura total de la habitación. No altere esto, ya que el pilar debe coincidir con la pendiente del techo para formar una unión perfecta. En su lugar, simplemente haga clic en OK.
Repetir Paso 2: crea los pilares con tabiques para crear un segundo pilar, si es necesario.
Paso 3 - Agrega una ventana
Ver Agregar una ventana a una pared para obtener instrucciones sobre cómo agregar una ventana.
Nota: Después de agregar una ventana, puede arrastrar y soltar para cambiar la posición de la ventana a lo largo de la pared. Tú también puedes botón derecho del ratón y seleccione Propiedades del objeto para editar parámetros, como el marco, la moldura y la profundidad.
