Este artículo proporciona una descripción detallada de la ventana Propiedades de la pared desde la versión 12.4a3 en adelante. Cuando haya dibujado una pared externa, podrá realizar ajustes en sus propiedades. Esto se puede hacer mientras dibuja la habitación o una vez que la haya completado.
Nota: Para cambiar las propiedades de una pared interna o tabique ver artículo Propiedades de la pared interior/tabique
Mientras dibujas la habitacion

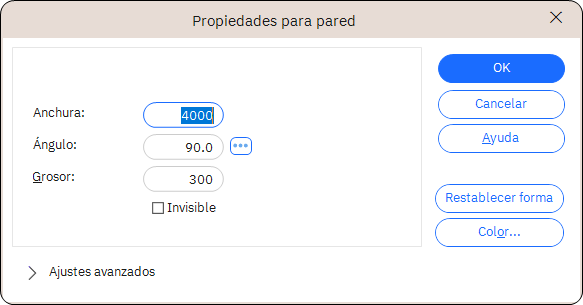

A medida que dibuja cada pared externa, aparece un símbolo + en un extremo de la pared. Si hace clic en el símbolo + aparecerán las propiedades esenciales de la pared.

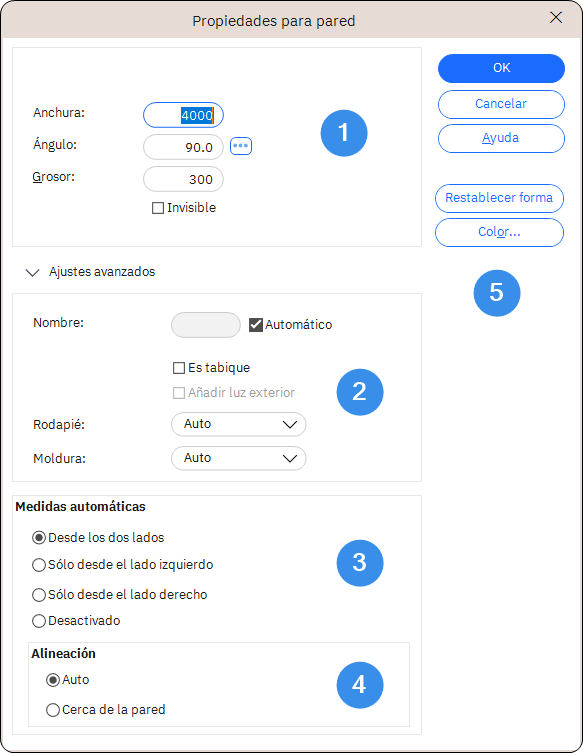

Para ver la gama completa de Propiedades de la pared, haga clic en en la flecha Ajustes avanzados.
Área 1
Anchura
Este campo muestra la anchura de la pared/borde. El valor se puede editar.
Grosor
Este campo muestra el grosor de la pared. El valor se puede editar.
En Winner, los objetos de la habitación se adaptarán automáticamente a la profundidad de la pared cuando modifique el grosor de la pared. Esto se aplica si el objeto de la habitación tiene la misma profundidad que la pared original o si el objeto de la habitación es más profundo que la nueva pared. En ambos casos se ajustarán automáticamente al nuevo grosor.
Ángulo
Este campo muestra el ángulo de la pared en relación con la pared/borde anterior. El valor se puede editar.
Invisible
Si desea que la pared sea invisible, debe marcar la casilla. La pared invisible aparece como una línea de puntos en el dibujo del plano. Marcar esta casilla agregará luz exterior a la habitación.
Esto se describe en la sección Cómo hacer que una pared sea invisible.
Nota: Cuando configure una pared como Invisible, las medidas/dimensiones automáticas se desactivarán para las paredes correspondientes. Además desaparecerán las medidas de las paredes vecinas. Si se van a conservar, es necesario seleccionar 'de ambos lados' en Propiedades de la pared, en medidas automáticas. Esto deberá hacerse para cada pared donde se deban mostrar las medidas.
Área 2
Nombre
Este campo muestra el nombre/número de la pared/borde.
Si está utilizando la configuración automática de números, Winner asignará automáticamente un número en este campo.
Si desmarca la casilla de verificación y cambia este campo, Winner se cambiará OFF para la numeración automática de paredes.
Esto significa que a los nuevos muros o vistas en sección que cree a partir de ahora no se les asignará un número automáticamente. Esto debería asignarse manualmente en las propiedades de la pared para cada nueva pared dibujada.
Rodapié
Automático: El rodapié se pondrá automáticamente.
Si: El rodapié se pondrá automáticamente.
No: el rodapié se quitará automáticamente.
Molduras
Auto: La moldura se pondrá automáticamente.
Si: La moldura se pondra automáticamente.
No: la moldura se quitará automáticamente.
Área 3 Dimensiones automáticas
En este cuadro de grupo puede seleccionar si las medidas deben mostrarse en el dibujo del plano y en en alzado y, de ser así, cómo.
NOTA: Su punto de orientación con respecto a las direcciones "derecha" e "izquierda" es que estás parado dentro de la habitación mirando la pared correspondiente.
De ambos lados - Se muestran las medidas desde ambos lados de la pared. Esta opción es la predeterminada para paredes visibles.
Solo del lado izquierdo - Solo se muestran las medidas del lado izquierdo de la pared.
Solo del lado derecho - Solo se muestran las medidas del lado derecho de la pared.
Desactivado- Las medidas automáticas en la pared están desactivadas.
Esta opción es la predeterminada para paredes invisibles. Si el campo Invisible está marcado, este campo se desactivará automáticamente.
Alineación del Área 4
Establezca las medidas que se muestran para Auto o cerca de la pared.
Auto alineará la medida con la pared más exterior del lado del plano en el que se coloca, siempre que la medida no cruce sobre otra pared:
cerca de la pared alineará la medida cerca de la pared, ignorando otras paredes con las que pueda entrar en conflicto.
Área 5
Restablecer forma
Haga clic en este botón si comete un error y desea restablecer la forma de la habitación.
Color
Si hace clic en el botón Color, puede seleccionar qué color debe tener la pared. Aparecerá la ventana Asignar material a la superficie.
Una vez que haya completado la habitacion
El cuadro de diálogo inicial de propiedades de la pared tiene algunas opciones adicionales a la que se muestra al crear la habitación. En Modo de definición de pieza, haga clic para resaltar la pared externa, luego haga clic derecho y seleccione propiedades Pared...

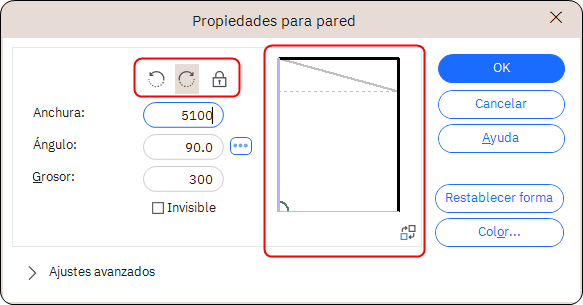

Ahora tienes algunos botones adicionales en la parte superior =
| Mover paredes anteriores | |
| Mover las siguientes paredes, este es el valor predeterminado | |
| Ajuste solo la pared seleccionada; mantenga todas las demás paredes y ángulos. |
También puede ver una vista previa de la forma de la habitación y, si modifica la longitud de una pared o el ángulo, verá aparecer un botón de alternar: Puede alternar entre las opciones para elegir cómo las modificaciones afectan la forma de la habitación.
El código de colores de la vista previa de la sala es el siguiente:
- La pared actual (seleccionada) es violeta.
- Las paredes antiguas están indicadas por una línea de puntos gris.
- Las paredes que cambian por la nueva forma de la habitación son negras.
- Las paredes que no cambian se muestran como líneas grises.
