Cualquier parte de su plano que se dibuje (por ejemplo, encimeras, paredes y azulejos), se puede editar dividiendo una de las líneas/bordes dibujados en dos o más líneas/bordes nuevos.
Nota: Nuestro ejemplo usa paredes para ilustrar el método. Sin embargo, los pasos también se pueden aplicar a encimeras, paneles de revestimiento, regletas, bordes de azulejos, etc.
- En su alternativa, haga clic para resaltar la línea que desea dividir.
Nota: asegúrese de estar en el modo de definición correcto (p. ej., para paredes exteriores, seleccione Modo de definición de pieza).
Es posible que deba seleccionar la herramienta de dibujo que utilizó para crear originalmente la línea dibujada y hacer clic en el icono Herramienta de selección en la barra de herramientas: - Una vez resaltado, haga clic en Dividir el lado seleccionado en 2 partes agregando un punto en la barra de herramientas o haga clic con el botón derecho y seleccione Agregar punto.

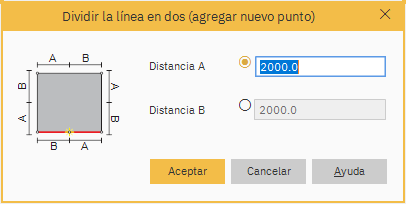

- Aparece la ventana Dividir la línea en dos (agregar nuevo punto):

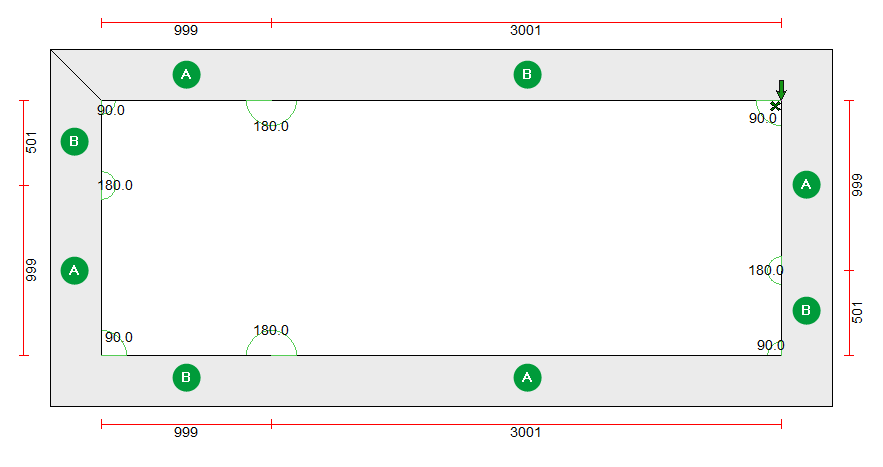

El posicionamiento de A y B en la imagen es para ayudar a visualizar la distancia de cada sección en la habitación.
Por ejemplo, si la pared superior de su plano debe dividirse y el lado izquierdo debe tener 999 mm, ingrese 999 en Distancia A. Si va a estar en la pared inferior del lado izquierdo, ingrese 999 en Distancia B:
- Especifique la distancia A o la distancia B. Si, por ejemplo, modifica la distancia A, Winner calculará automáticamente la distancia B.
- Haga clic en OK.
Nota: Repita los pasos de 1 a 5 si desea crear más de dos secciones en un borde.
Cada una de las secciones ahora se convierte en líneas/bordes separados que se pueden resaltar y cambiar de forma independiente entre sí. Por ejemplo, puede cambiar un borde a un arco o cambiar las propiedades del borde en una de las líneas. También puede mover o desplazar en paralelo un borde.
