El Cierra la figura con el grosor indicado es una herramienta utilizada en las siguientes opciones de dibujo:
| Dibujar pared exterior |  |
Relleno |
|
|
| Dibujar pared interior |  |
Encimera |  |
|
| Dibujar área de decoración |  |
Paneles de revestimiento |  |
|
| Dibujo libre de baldosas |  |
Esta herramienta es útil cuando necesitas medidas muy específicas de profundidad, y también para aumentar la velocidad de tu dibujo. El icono aparece en la barra de herramientas, una vez que haya dibujado una línea.
Siga los pasos a continuación como un ejemplo de cómo usar Cierra la figura con el grosor indicado :
En este ejemplo, se está creando un muro interno. Esto se puede hacer en el modo Definición de pieza o en el modo mobiliario:

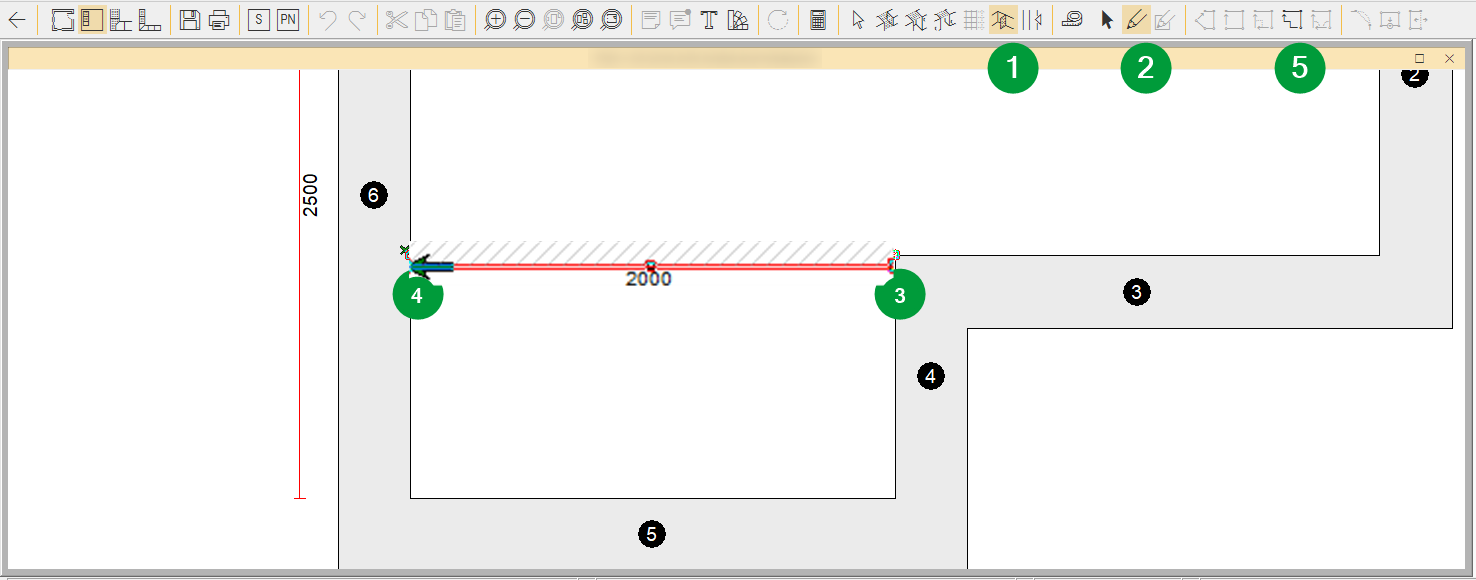

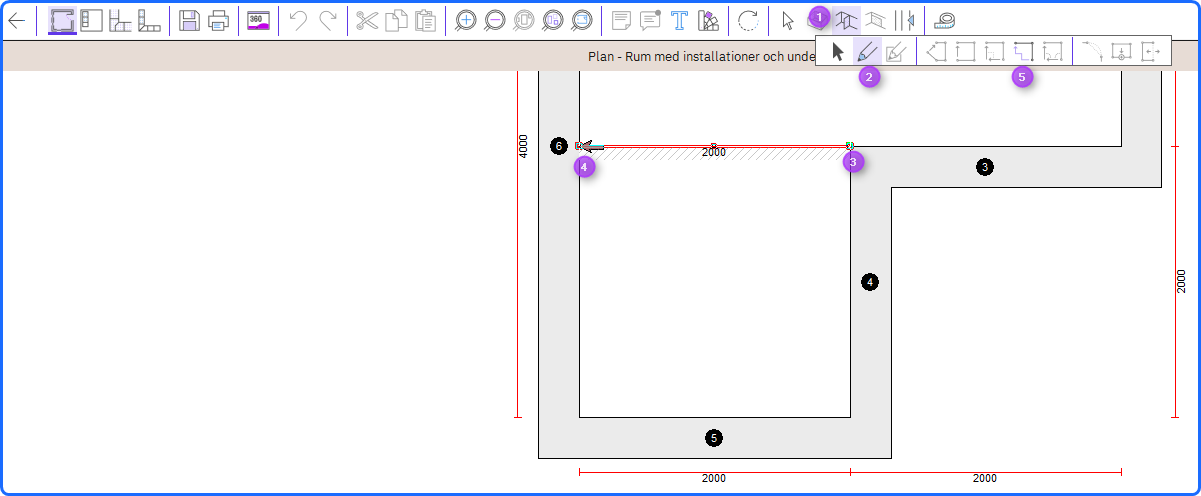

- Haga clic en el plano. Haga clic en el icono Dibujar pared interior:
- Los iconos de herramientas de dibujo ahora estarán disponibles a la derecha del icono Dibujar pared interior. El icono Herramienta de dibujo
dibujará una sola línea. - Haga clic en el punto donde desea comenzar a dibujar.
- Haz clic de nuevo donde quieras completar la línea.
- La línea dibujada ahora debe estar resaltada y el icono Cierra la figura con el grosor indicado Ya está disponible.
- Haga clic en este icono o, si lo prefiere, haga clic en el icono de la flecha blanca

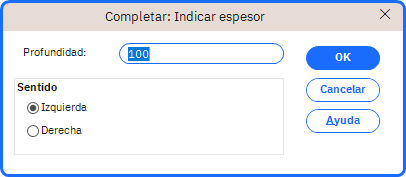

y aparecerá el siguiente cuadro de diálogo:
- En la ventana Completo: indicar espesor especifique la profundidad y la dirección de la pared.
- En este ejemplo, los 100 mm sugeridos están bien, pero la dirección debe cambiarse a Izquierda (que es en sentido contrario a las agujas del reloj) para que la pared interior quede al ras de la pared exterior.
Nota : La dirección se calcula en relación con el punto del cursor - Una vez seleccionado haga clic OK .
- Confirme los detalles en Propiedades de la pared interior y haga clic en OK.

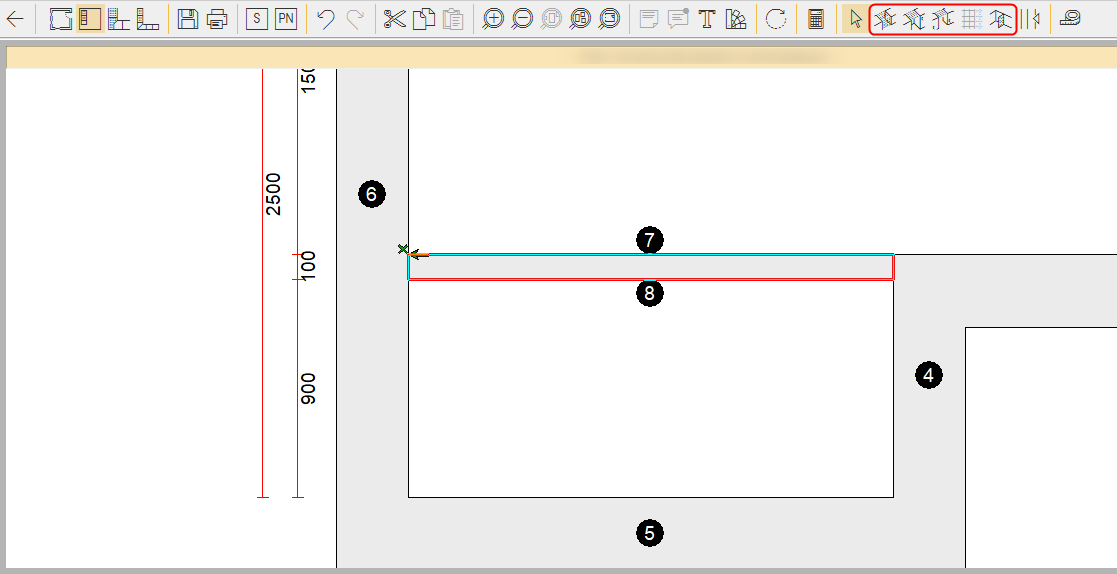

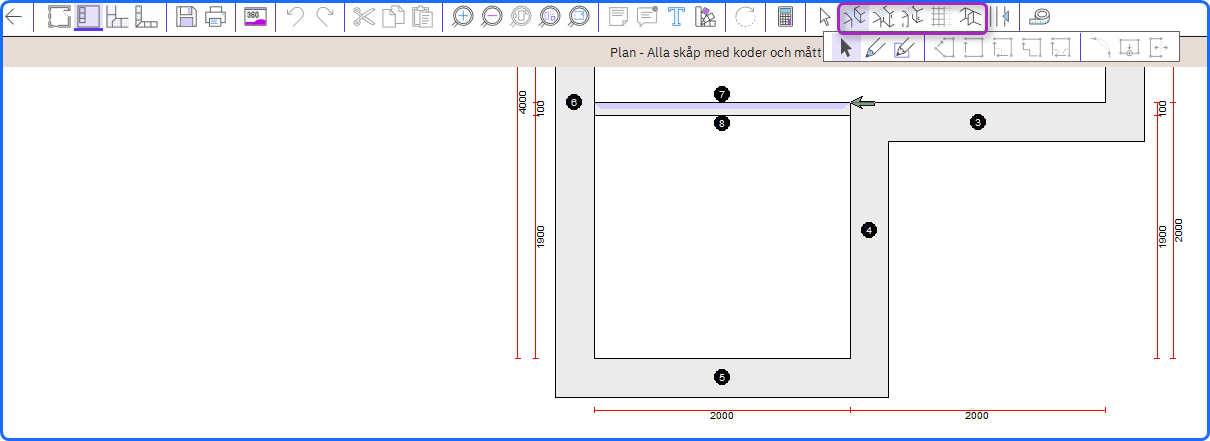

La pared ahora se ha dibujado con cuatro lados automáticamente al grosor indicado.
