Nachdem die Außenwände einer Alternative hinzugefügt wurden, kann das Werkzeug zum Zeichnen von Innenwänden zum Einfügen von Innenwänden oder Zwischenwänden verwendet werden. Zum Beispiel um eine Trennwand oder einen Hauswirtschaftsraum hinzuzufügen.
Auf alternativer Ebene, im Raumdefinitionsmodus oder Möblierungsmodus:
- Klicken Sie auf das Leichtbauwand zeichnen Symbol:
- Klicken Sie auf Zeichenwerkzeug:
Hinweis : Das Rechteck zeichnen Werkzeug kann auch benutzt werden:
Die Angabe der Länge und Breite jeder Wand ist jedoch einfacher, wenn Sie das Zeichenwerkzeug verwenden.
Die folgenden Anweisungen beziehen sich auf die Verwendung der Funktion Zeichenwerkzeug.
- Klicken Sie auf den Plan, wo die Innenwand beginnen soll. Der Startpunkt wird durch ein rotes Quadrat in einem schwarzen Kreis markiert.
Hinweis: Klicken Sie mit der linken Maustaste und halten Sie die Maustaste gedrückt, um die Maße entlang der Außenwand anzuzeigen, was eine genauere Platzierung ermöglicht. - Klicken Sie mit der linken Maustaste, um einen Startpunkt festzulegen, ziehen Sie die Maus anschließend mit gedrückter linker Maustaste und lassen Sie die Taste los, um die Wand zu zeichnen, dargestellt durch eine rote Linie und schraffierte Fläche.
Hinweis: Um genaue Maße anzugeben, zum Beispiel die Länge, klicken Sie mit der rechten Maustaste auf die hervorgehobene rote Linie und wählen Sie Eigenschaften aus. Über einen Rechtsklick und anschließende Auswahl von Werkzeug auswählen markieren Sie zuvor gezeichnete Linien:
- Wenn Sie fertig sind, klicken Sie auf das Symbol Das Objekt parallel zur gezeichneten Linie komplettieren Symbol oder klicken Sie auf das Symbol Modus wählen das automatisch das Fenster Parallel zur Bezugslinie komplettieren öffnet:
oder
- Im Fenster Parallel zur Bezugslinie komplettieren geben Sie die Dicke der Wand/ Wände unter dem Punkt Tiefe ein.
Richtung (Links = gegen den Uhrzeigersinn und Rechts = im Uhrzeigersinn) bestimmt, wie Winner die Figur schließt. Dies basiert darauf, wo sich der Mauszeiger befindet, und bestimmt, welche Seite der gezeichneten Wand die angegebene Tiefe der Wand hinzugefügt wird. - Klicken Sie OK.

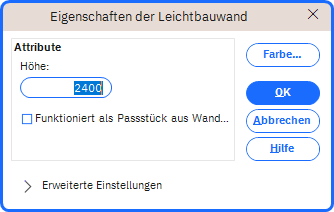

- Im Fenster Eigenschaften der Leichtbauwand können weitere Anpassungen vorgenommen werden, sehen Sie hierzu Artikel Eigenschaften von Leichtbauwänden. Klicken Sie auf Erweiterte Einstellungen, um alle Optionen zu sehen.
Hinweis: Wenn Sie die Option funktioniert als Passstück aus Wandmaterial auswählen, werden die Innenwände als Füllmaterial dargestellt, d. h. sie werden nicht nummeriert.
-
Klicken Sie auf OK.
