In diesem Artikel erfahren Sie, wie Sie eine einfache Dachgaube bauen können:

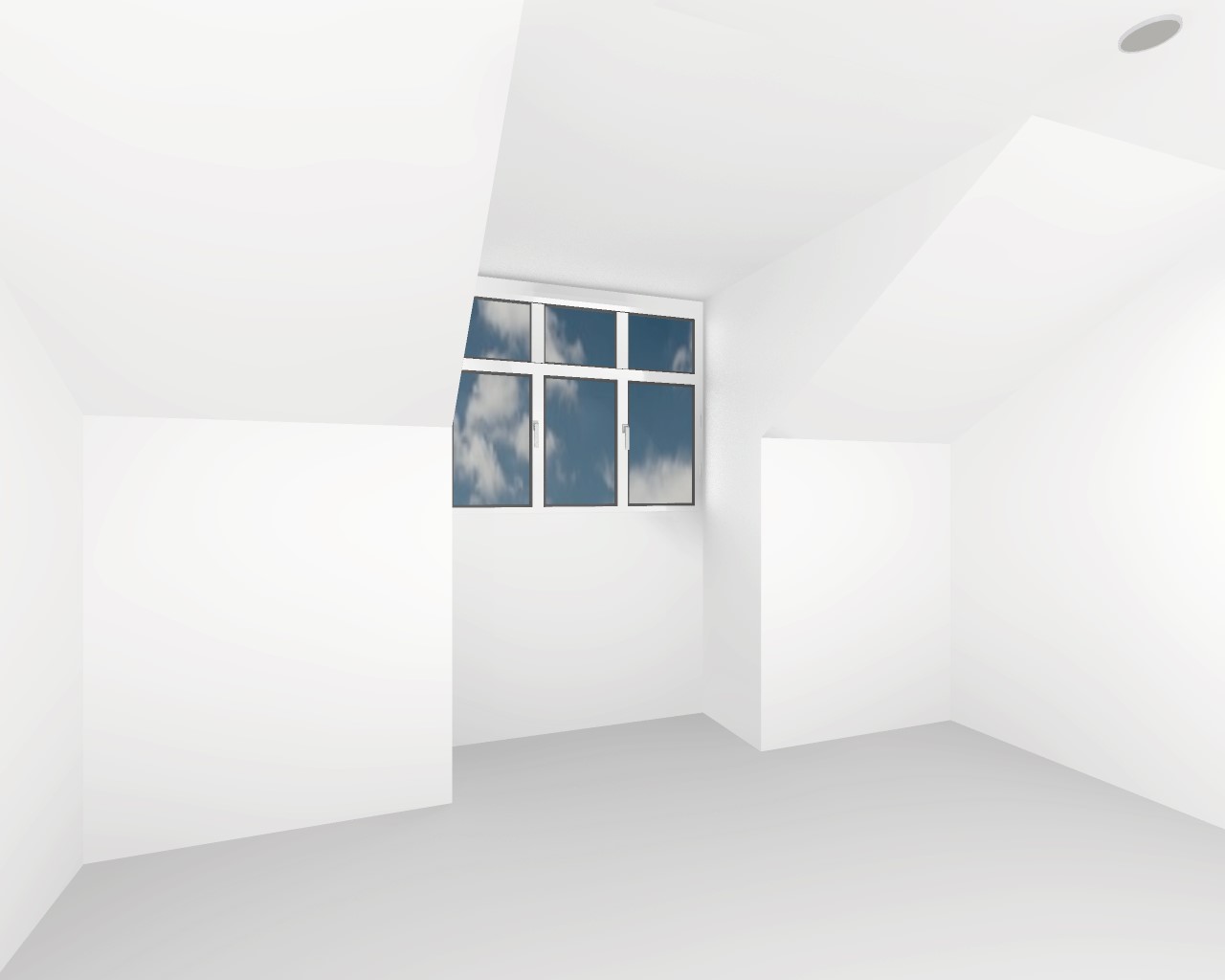

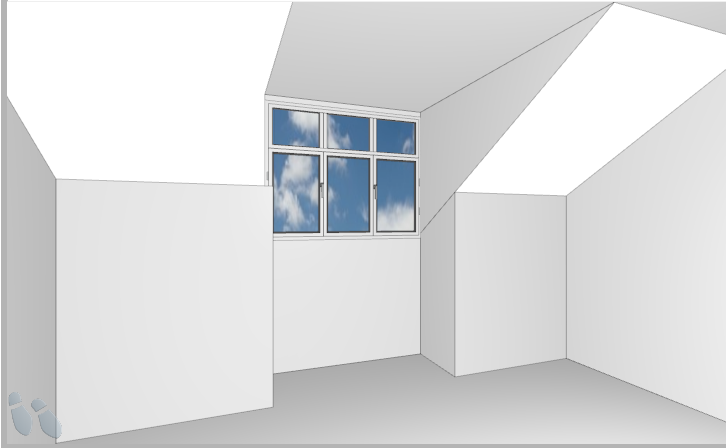

| Vor dem Rendern: | Nach dem Rendern: |
 |
 |
Hinweis: Wenn Sie eine komplexere Struktur benötigen, können diese mit einer Kombination aus schrägen Deckenformen und Innenwänden erstellt werden. Wenn Sie dabei Hilfe benötigen, wenden Sie sich bitte an Ihr lokales Support-Team und legen Sie Fotos oder eine Skizze vor, die zeigt, was Sie erreichen möchten.
Schritt 1 - Erstellen Sie die Dachschräge mit Öffnung
Im Raumdefinitions modus:
- Wählen Sie die Außenwand aus, an der die Gaube befestigt wird.
- Machen Sie einen Rechtsklick und wählen Sie Dachschräge einfügen.
- In dem Objekt wählen Fenster wählen Sie die passende Decke für die Form Ihres Ausschnitts aus und klicken Sie OK.
Hinweis: In unserem Beispiel haben wir die Dachschräge mit gerader Ausklinkung W005 009C verwendet. - Legen Sie Ihre Abmessungen im Objektparameter Fenster fest:
- Breite - Standardmäßig auf die Breite der ausgewählten Außenwand eingestellt, kann aber bei Bedarf geändert werden.
- Höhe - wie weit die Schräge die Wand herunterkommt.
- Tiefe - wie weit von der Außen wand die Schräge in den Raum ragt (seitliche Verschiebung).
- Höhe der Öffnung - Wenn Sie möchten, dass die Oberkante der Öffnung bündig mit der Decke abschließt (wie in unserem Beispiel), stellen Sie dies genauso ein wie die Höhe.
- Abstand von der Wand, links und Abstand von der Wand, rechts- Die Abstände vom linken und rechten Ende der Wand, gemessen, als ob Sie vor der ausgewählten Wand stehen würden. In unserem Beispiel haben wir sie gleich gemacht, da wir die Öffnung in der Mitte haben wollten. Diese Einstellungen könnten jedoch auch zum Versetzen des Fensters verwendet werden, falls gewünscht.
- Klicken Sie OK
Schritt 2 - Erstellen Sie die Säulen mit Leichtbauwänden
Im Raumdefinitions modus:
- Klicken Sie auf das Leichtbauwand zeichnen Symbol:
- Klicken Sie mit dem einzelnen ausgewählten Stift einmal und lassen Sie los, wo Sie mit dem Zeichnen der Innenwand beginnen möchten, und ziehen Sie dann die Linie heraus.
Hinweis: Um die Eingabe von genauen Maßen zu ermöglichen, klicken Sie mit der rechten Maustaste auf die gezeichnete Linie und wählen Sie Eigenschaften aus. Hier können Sie die genaue Wandlänge eingeben. - Klicken Sie mit der rechten Maustaste und wählen Sie Das Objekt parallel zur gezeichneten Linie komplettieren.
- In dem Parallel zur Bezugslinie komplettieren Fenster, geben Sie die zweite Innenwanddimension ein, um die Säule zu erstellen, und wählen Sie die Richtung, um die Figur zu schließen:
- Links = Gegen den Uhrzeigersinn aus Richtung des Cursorpfeils.
- Rechts = Im Uhrzeigersinn aus Richtung des Cursorpfeils.
Hinweis: Sie können eine schattierte Vorschau der Wand im Plan sehen.
- In den Eigenschaften der Leichtbauwand ist der Standard Höhen Wert die volle Raumhöhe. Ändern Sie dies nicht, da die Säule auf die Deckenschräge treffen muss, um eine nahtlose Verbindung zu bilden. Klicken Sie stattdessen einfach auf OK.
Wiederholen Sie Schritt 2 - Erstellen Sie die Säulen mit Leichtbauwänden um bei Bedarf ein zweites Standbein zu schaffen.
Schritt 3 - Fügen Sie ein Fenster hinzu
Siehe Hinzufügen eines Fensters zu einer Wand für Anweisungen zum Hinzufügen eines Fensters.
Hinweis: Nachdem Sie ein Fenster hinzugefügt haben, können Sie durch Drag und Drop das Fenster an der Wand neu positionieren. Sie können auch Rechtsklicken und Objekteigenschaften wählen, um Parameter wie Rahmen, Profil und Tiefe zu bearbeiten.
