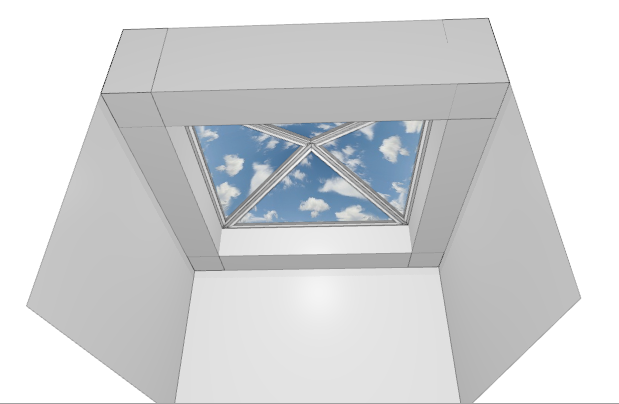

Den här artikeln tar dig igenom stegen för att skapa ett enkelt takfönster:
OBS!: Om du behöver en mer komplex struktur, kontakta ditt lokala Supportteam och förse dem med foton eller ett diagram över vad du vill uppnå.
Skapa ett takfönster
I Rumsdefinition läget:
- I Rumsegenskaper fönstret, ställ in Takhöjd till den önskade spetsen på takfönstret, där glastaket kommer till en punkt.
OBS! För mer information, se Hur man ändrar takhöjden. - Välj en yttervägg och sätt in en innervägg mot den. I Komplettera: ange tjocklek fönstret, ställ in Djupet av innerväggen för att simulera den platta ytan av taket; ett mindre djup är lika med ett större fönster och ett större djup är lika med en mindre fönster. Klicka på OK
OBS! För mer information, se Rita en innervägg. - I Innerväggsegenskaper fönstret, ställ in Höjd som skillnaden mellan önskad takhöjd och takfönstrets spets. Till exempel, om spetsen var 3000 mm hög och den önskade takhöjden var 2400 mm hög, skulle skillnaden vara 600 mm. Klicka sedan på Avancerade inställningar rullgardinsmenyn och ställ in Avstånd från golv till önskad takhöjd och klicka OK.
OBS! För mer information, se Innerväggsegenskaper. - Välj sedan innerväggens innerkant Högerklicka och välj Lägg till snedtaksobjekt.
OBS! Du kan behöva dra och släppa innerväggen på plats först. - I Välj objekt fönstret, välj W005 001 och klicka OK.
OBS! Detta snedtak låter dig ange höjd och djup, som båda krävs. - I Ställ in parametrar för objekt fönstret, ange måtten för ditt takfönster:
- Bredd = Skulle normalt matcha bredden på den valda innerväggskanten.
- Höjd = Ange värdet som är skillnaden mellan taket och spetsen. Detta värde bör matcha höjden på innerväggen du satte in tidigare.
- Djup = Hur långt från lutningen skjuter ut (sidoförskjutningen). Detta värde bör vara till toppen av taklyktan, där alla sluttningar kommer samman till en punkt.
- I Välj placering för objekt fönstret, i Distans fältet välj 0.
OBS! Du kan dra och släppa objektet för att flytta om det senare om det behövs. - Välj innervägg med snedtaket och högerklicka och Kopiera.
- Välj dem en i taget, klistra in den på de tre återstående ytterväggarna. I vårt exempel har alla samma längd, om du har olika långa ytterväggar måste du justera innerväggens längd och snedtaksobjektets bredd för att matcha ytterväggen de är fästa på.
- I Perspektiv fönstret, välj en av sluttningarnas ytor, Högerklicka och välj Lägg till objekt.
- I Välj objekt fönstret, välj ett lämpligt format fönster. I vårt exempel har vi använt Gavelfönster W006 004. Klicka på OK.
- I Ställ in parametrarför objekt fönstret, skriv in Bredd och Höjd av sluttningsytan och klicka OK. I Välj placering för objekt fönstret, se till att båda avståndsvärdena är 0 och klicka på OK.
OBS! Du bör kunna se dessa mått i Elevationsvyn. - Välj sedan fönstret du just har placerat Högerklicka och välj Egenskaper. I fönstrets Objektparametrar anger du Djup som 0 och klicka på OK.
OBS! Här kan användarna även justera andra inställningar, såsom bredden på fönsterkarmen och ramen. - Upprepa stegen 10 till 13 för de tre återstående sluttningsytorna.
